RB40035 П5П4П2 перекрещённый роликовый подшипник Перекрещённая роликовая обойма Подшипник для промышленного робота Пустотелый поворотный платформенный565020

В перекрещенных роликовых подшипниках цилиндрические ролики расположены перпендикулярно друг другу через разделительные направляющие на валиковой поверхности с V-образной канавкой под углом 90 °, поэтому они могут воспринимать радиальные нагрузки, осевые нагрузки и крутящие моменты в любом направлении.Размеры внутреннего и внешнего колец минимизированы, особенно у сверхтонких типов они приближены к пределу малых размеров, а также они обладают высокой жесткостью, поэтому они наиболее подходят для применения в шарнирных узлах промышленных роботов или вращающихся частях, на вращающихся рабочих столах токарных центров, для поворота манипуляторов, на точных вращающихся рабочих столах, в медицинских аппаратах, измерительных приборах, устройствах для производства интегральных схем.

В перекрещенных роликовых подшипниках, поскольку внутреннее или внешнее кольцо разделены, после установки роликов и разделительных направляющих они фиксируются с помощью перекрещенных колец, чтобы предотвратить их разделение друг от друга, поэтому операция установки перекрещенных колец проста.Поскольку ролики расположены перекрещивающимися, поэтому только одна группа перекрещенных колец может воспринимать нагрузки во всех направлениях. По сравнению с традиционными моделями жесткость увеличена в 3 - 4 раза.В то же время, поскольку внутренние или внешние кольца поперечно- роликовых подшипников разделены на две части, можно регулировать зазор подшипника, и даже при приложении предварительной нагрузки можно получить высокоточный вращательный движений.

1. Отличная точность вращения

Внутренняя структура поперечно- роликового подшипника расположена под углом 90° друг к другу в виде вертикального креста.

Между роликами установлен разделительный фиксатор или изолирующий блок, который предотвращает наклон роликов и их взаимное истирание, а также эффективно предотвращает увеличение крутящего момента вращения.Кроме того, не будет контакта или блокировки роликов;В то же время, поскольку внутреннее и внешнее кольца разделены на части, можно регулировать зазор, и даже при приложении предварительной нагрузки можно получить высокоточный вращательный движений.

2. Упрощенная эксплуатация и установка

Внешнее или внутреннее кольцо, разделенное на две части, фиксируется вместе после установки роликов и подшипникового сепаратора, поэтому установка очень проста.

3. Возможность воспринимать большие осевые и радиальные нагрузки

Поскольку ролики взаимно расположены перпендикулярно друг другу посредством сепараторных подшипников на скатной поверхности в форме V с углом 90°, такая конструкция позволяет поперечно-роликовым подшипникам воспринимать большие радиальные, осевые и крутящие нагрузки во всех направлениях.

4. Значительное сокращение места для установки

Размеры внутреннего и внешнего колец поперечно-роликовых подшипников минимизированы, особенно ультратонкая конструкция приближена к предельному минимуму размера, а высокая жесткость делает их наиболее подходящими для сочленений частей промышленных роботов или вращающихся частей, поворотных рабочих столов центров механической обработки, вращающихся узлов механизмов, точных поворотных рабочих столов, медицинских инструментов, измерительных приборов, а также широко используются в таких устройствах, как оборудование для производства интегральных схем.

5. Высокая скоростная способность

6. Уменьшение длины вала и стоимости механической обработки. Термическое расширение приводит к ограниченным изменениям геометрических размеров

7. Нилоновый разделитель, низкая инерция, низкий момент запуска, легкое управление угловым индексированием

8. Оптимизация предварительного натяжения, высокая жесткость и высокая точность работы направляющего ролика

9. Цементированный углеродистый сталь обеспечивает отличную ударную стойкость и сопротивление поверхностному износу

10. Простой, но хорошо смазанный

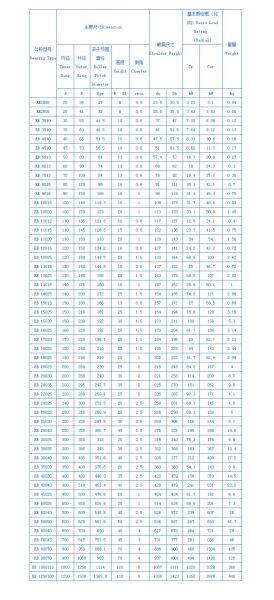

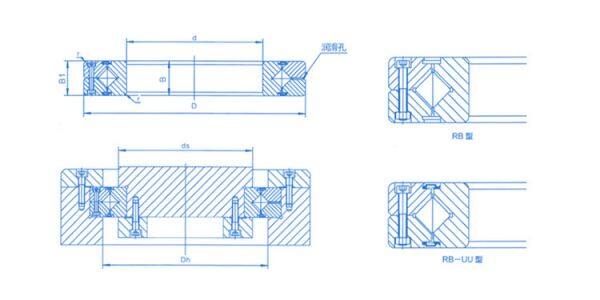

Модель серии RB (соответствующая модель THK - серия RB, соответствующая модель IKO - серия CRB) является базовой моделью поперечно-цилиндрических роликовых подшипников. Размеры внутреннего и наружного колец минимизированы в наибольшей степени. Его конструкция представляет собой разъемный наружный колец и цельное внутреннее кольцо. Подходит для деталей, требующих высокой точности вращения внутреннего кольца.
