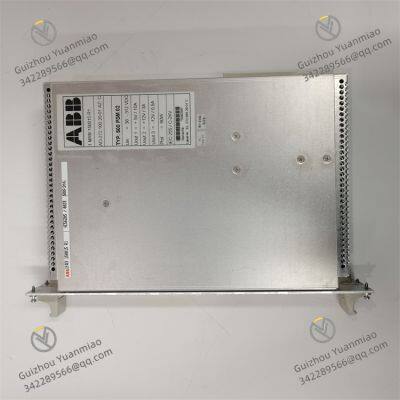

ABB 500PSM02 AD-272.100.20-01 AZ:C Module d'alimentation électrique

I. Positionnement et applications

• Appartenance à la série: Module d'alimentation de la PLC de la série ABB AC 500, fournissant une alimentation CC stable pour les racks du système AC 500 et servant de composant énergétique central dans l'architecture matérielle du système de contr?le.
• Fonctions principales:

• Alimente des appareils tels que les modules CPU, les modules d'entrée/sortie et les modules de communication dans le rack pour garantir le fonctionnement stable du système.

• Prend en charge la configuration d'alimentation redondante (nécessite deux modules d'alimentation), améliorant la fiabilité des systèmes de contr?le industriel. Il est adapté aux scénarios avec des exigences élevées en matière de continuité de l'alimentation, telles que les industries de l'énergie, de la chimie et de la métallurgie.

II. Paramètres techniques et caractéristiques

Spécifications d'entrée

• Plage de tension d'entrée:

• Version AC : 100–240 VAC (±10 %), 50/60 Hz (tension large adaptée aux réseaux électriques mondiaux).

• Version DC : 24–250 VDC (prend en charge une entrée DC à large plage, telles que les scénarios d'alimentation par batterie).

• Courant d'entrée: Selon la puissance de sortie, la valeur typique est de 1–5 A (pour une entrée AC).

• Protection contre les surtensions: Circuits de protection contre les surtensions et les sous-tensions intégrés peuvent résister aux fluctuations instantanées de tension (par exemple, les éclairs, les interférences du réseau électrique).

Spécifications de sortie

• Tension de sortie: 24 VDC (précision de régulation de tension de ±1 %), fournissant une alimentation stable pour les modules.

• Puissance de sortie: Valeur typique de 60 W (peut entra?ner 4–8 modules d'entrée/sortie, en fonction des besoins de la charge).

• Bruit de crête: ≤50 mV (garantit le fonctionnement stable des composants électroniques précis).

Caractéristiques électriques

• Efficacité: ≥85 % (conception à haute efficacité réduit les pertes d'énergie et la génération de chaleur).

• Isolation: Isolation électrique entre l'entrée et la sortie (tension d'isolation de 500 VAC) empêche les rétroactions d'interférence.

• Protection contre les courts-circuits: Prend en charge la protection contre les courts-circuits et les surcharges de sortie, avec récupération automatique après élimination de la panne.

III. Points forts fonctionnels et caractéristiques techniques

Gestion de l'alimentation et fiabilité

• Prise en charge de la configuration redondante: Peut être connecté en parallèle avec un autre module 500PSM02 pour réaliser une ? alimentation principale de secours ? grace à des modules redondants. Il bascule automatiquement en cas de panne de l'alimentation principale, garantissant le fonctionnement ininterrompu du système.

• Surveillance de l'état de l'alimentation: Surveillance en temps réel de la tension et du courant d'entrée/sortie, affichage de l'état de fonctionnement via les indicateurs LED du panneau du module (Alimentation, Panne), et prise en charge de l'alerte précoce en cas de panne.

Adaptabilité environnementale

• Température de fonctionnement: -25°C à +60°C (conception à large plage de température adaptée aux environnements difficiles des sites industriels).

• Niveau de protection: IP20 (à l'abri de la poussière lorsqu'il est monté sur un rack, nécessite une utilisation avec une armoire).

Installation et maintenance

• Méthode d'installation: Inséré directement dans la fente d'alimentation du rack du système AC 500, connecté aux autres modules via le bus de la carte mère.

• Prise en charge du hot-swap: Prend en charge le remplacement en direct (nécessite la configuration de l'autorisation de hot-swap dans les paramètres du système), réduisant les temps d'arrêt.

IV. Scénarios d'application typiques

V. Interfaces et exemples de cablage

Disposition des interfaces matérielles

• Interface d'entrée: Bloc de bornes à 2 broches (entrée AC : L, N ; entrée DC : +, -).

• Interface de sortie: Alimente les modules dans le rack via le bus de la carte mère, sans bornes de sortie externes supplémentaires.

• Indication de l'état: Panneau du module intégré avec des lumières LED :

• Alimentation (verte) : S'allume lorsque l'alimentation est normale ;

• Panne (rouge) : S'allume lorsque l'entrée est anormale ou surchargée.

Exemple de cablage d'alimentation redondante

VI. Comparaison avec des modules similaires (500PSM01, 500PSM10)

VII. Points essentiels de configuration et de débogage

Notes d'installation

• Assurez-vous que la tension d'entrée correspond aux spécifications du module (les versions AC/DC ne peuvent pas être mélangées), et distinguez les fils de phase/neutre (entrée AC) ou les p?les positif/négatif (entrée DC) lors du cablage.

• Pour les configurations redondantes, activez la fonction ? redondance de l'alimentation ? dans le logiciel Control Builder AC 500 et définissez les priorités de la principale de secours.

Dépannage des pannes

• Si la lumière de panne est allumée :

• Vérifiez si la tension d'entrée est dans la plage autorisée ;

• Confirmez si la charge totale des modules dans le rack dépasse la puissance de sortie (le courant peut être surveillé via le logiciel) ;

• Vérifiez s'il y a un court-circuit de sortie (par exemple, cablage incorrect des modules d'entrée/sortie).

Suggestions de maintenance

• Nettoyez régulièrement la poussière des trous de refroidissement du module pour éviter la protection contre la surchauffe due à une mauvaise dissipation de chaleur ;

• Pour les systèmes d'alimentation redondants, il est recommandé de réaliser des tests de basculement de la principale de secours annuellement pour garantir le bon fonctionnement du basculement.

VIII. Conclusion

• Haute fiabilité: Entrée de tension large, isolation électrique et protection contre les courts-circuits adaptés aux environnements complexes des réseaux électriques industriels ;

• Expansion flexible: Prise en charge de la configuration redondante pour répondre aux exigences de haute disponibilité ;

• Maintenance pratique: Conception de hot-swap et surveillance en temps réel de l'état réduisent les risques de temps d'arrêt du système.
