Accueil > Produits > ABB > ABB CI860K01 3BSE032444R1 Module d'interface de communication

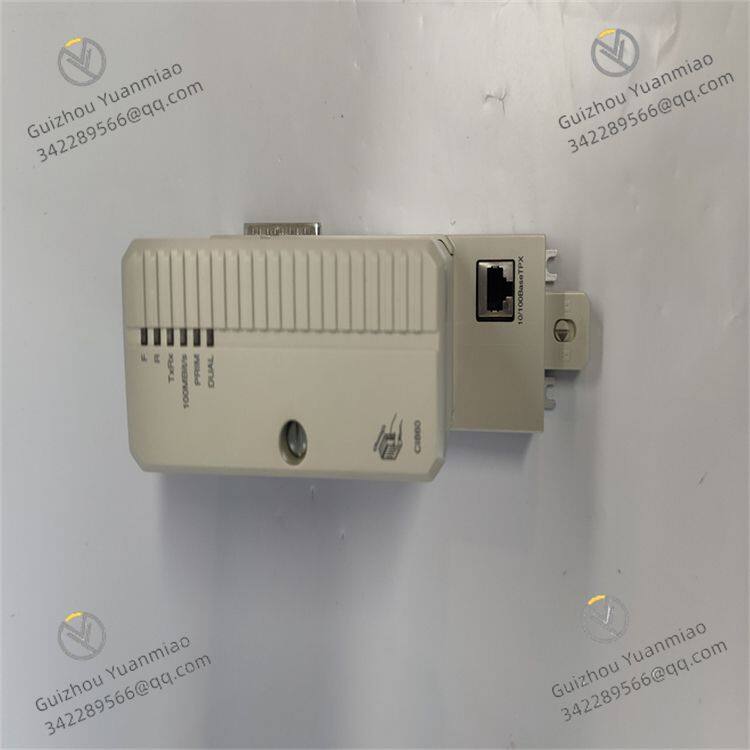

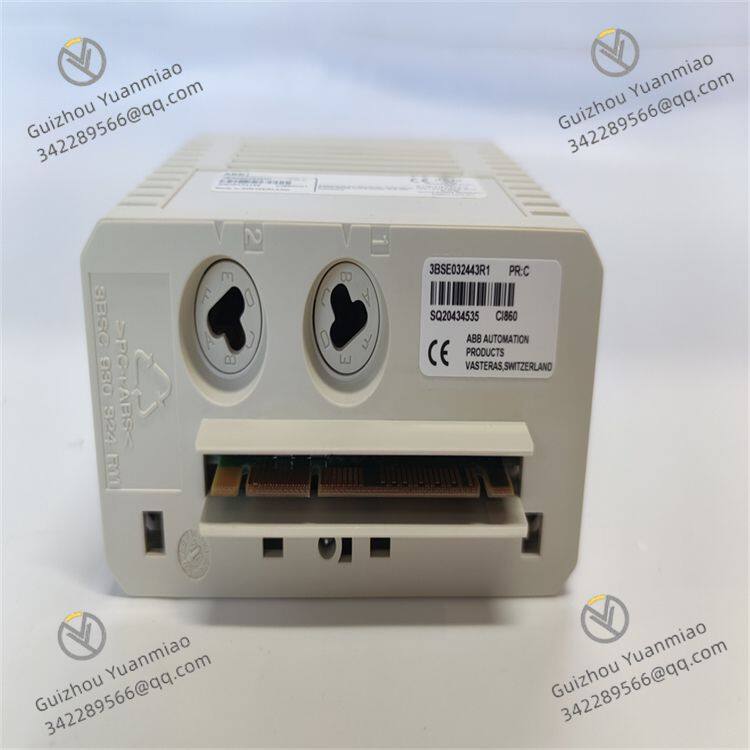

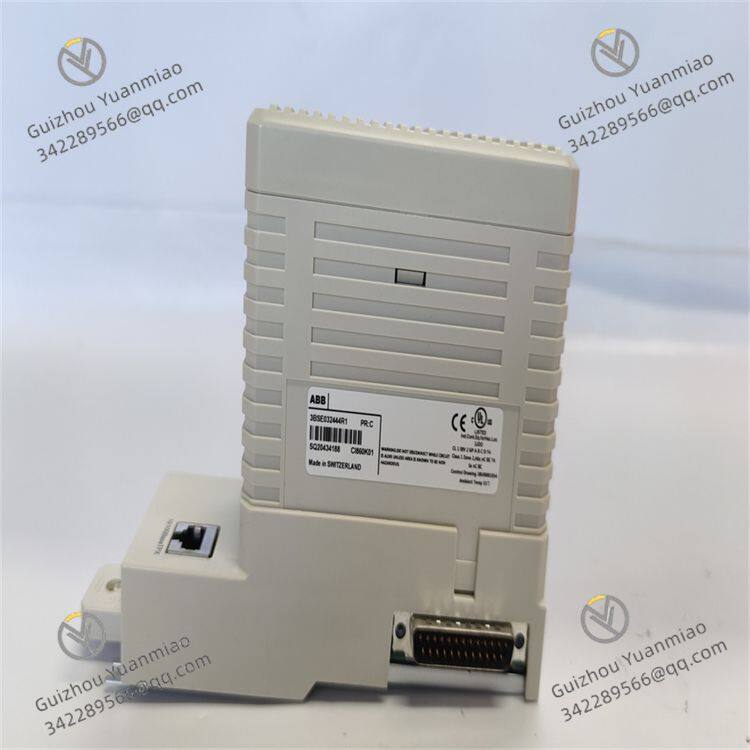

ABB CI860K01 3BSE032444R1 Module d'interface de communication

Prix FOB

Négociable / Piece

1 Piece(Min. Commande)

Conditions de paiementT/T PayPal Western Union

Demander un échantillon Demande personnalisée Demander des Catalogues Gratuits

Contactez-nous maintenant

Obtenir le prix le plus bas

Vous pourriez aimer

Détails du produit

Humidity

5% à 95% (sans condensation)

Operating temperature

-40°C à +85°C

Description du produit

ABB CI860K01 3BSE032444R1I. Informations de base

Appartenance à la série: Module d'interface de communication haute performance du système de contr?le ABB AC 800M.
Aper?u fonctionnel: Spécifiquement con?u pour l'Ethernet industriel et les réseaux de communication complexes, il prend en charge la communication parallèle multi-protocole et l'interaction de données haute vitesse. Il est adapté aux scénarios d'automatisation industrielle nécessitant une haute fiabilité et une forte réactivité (tels que la fabrication de haute technologie, le contr?le de processus, la gestion de l'énergie, etc.).

II. Fonctions clés et caractéristiques techniques1. Prise en charge des protocoles de communication

Protocoles Ethernet industriel:

EtherNet/IP: Compatible avec les systèmes Rockwell, il prend en charge le mode Producteur/Consommateur, avec des vitesses de transmission de 10/100/1000 Mbps, adapté aux réseaux de contr?le en temps réel haute vitesse.
Modbus TCP: Protocole Modbus basé sur Ethernet, utilisé pour connecter des dispositifs tiers tels que les systèmes SCADA et les instruments intelligents.
PROFINET IO (Configuration optionnelle): Prend en charge les normes Ethernet industrielles Siemens, permettant l'accès aux réseaux PROFINET en tant que ma?tre ou esclave.

Extension du protocole série:

2 interfaces RS-485/RS-232 prenant en charge des protocoles série tels que Modbus RTU/ASCII, DF1 et Modbus ASCII, adaptées aux dispositifs industriels traditionnels.

2. Interfaces de communication et conception matérielle

Types d'interfaces:

2 interfaces Ethernet Gigabit RJ45 (prenant en charge des configurations de réseau redondantes telles que les réseaux en anneau et les topologies en double étoile).
1 interface PROFIBUS DB9 (optionnelle) et 2 interfaces série D à neuf broches.

Caractéristiques physiques:

Conception d'isolation optoélectronique (tension d'isolation ≥2000VAC), avec une forte capacité anti-interférence électromagnétique, adaptée aux environnements industriels difficiles.
Montage sur rail standard de 35mm, prenant en charge le hot-swapping (nécessite une compatibilité avec le rack AC 800M) pour une maintenance pratique.

Indication d'état:

Plusieurs groupes d'indicateurs LED (POWER, LINK/ACT, ERROR, BUS STATUS, état du protocole) pour afficher en temps réel les connexions réseau, la transmission de données et les informations de panne.

3. Paramètres de performance

Capacité de traitement des données:

Prend en charge des cycles de rafra?chissement de données en temps réel ≤0,1ms, adapté au contr?le en boucle fermée haute vitesse (tel que le contr?le de mouvement et la collaboration robotique).

Capacité de n?uds:

≥200 dispositifs esclaves en mode ma?tre EtherNet/IP ; Modbus TCP prend en charge ≥500 connexions clientes.

Caractéristiques électriques:

Plage de température de fonctionnement : -40℃ à +85℃, humidité de 5% à 95% (sans condensation), répondant aux exigences d'environnement à large plage de température de niveau industriel.

III. Principe de fonctionnement et mécanisme de communication1. Logique de traitement des protocoles

Processus de communication EtherNet/IP:

établit des connexions avec les esclaves via le protocole CIP en mode ma?tre, utilisant le mode Producteur/Consommateur pour la transmission de données en temps réel ; en mode esclave, répond aux commandes du ma?tre et télécharge les données locales.

Processus de communication Modbus TCP:

Envoie des trames de protocole Modbus (telles que le code de fonction 0x03 pour la lecture de registres et 0x10 pour l'écriture de plusieurs registres) via Ethernet, prenant en charge la personnalisation du port TCP, la retransmission en cas de délai d'attente et les mécanismes de vérification de données.

Processus de communication PROFINET:

Gère les dispositifs esclaves dans le réseau PROFINET (tels que le Siemens ET 200SP) en tant que ma?tre, et accède aux systèmes ma?tres PROFINET tiers en tant qu'esclave.

2. Interaction avec le système AC 800M

Communication sur le bus de carte mère: Connexion haute vitesse avec le module CPU via le bus VME, mappage des données des dispositifs externes dans la zone d'image d'entrée/sortie du PLC, et prise en charge de la configuration des tables de mappage de données dans ABB Control Builder.
Mécanismes de redondance:

Prend en charge les réseaux en anneau Ethernet (tels que FastConnect, PRP/HSR), la redondance d'alimentation et la redondance de la liaison de communication, améliorant la fiabilité du système pour les scénarios critiques (tels que les systèmes pétrochimiques et électriques).

3. Diagnostic et tolérance aux pannes

Surveille en temps réel les pannes telles que la déconnexion du réseau, les erreurs de paquets et les délais d'attente des esclaves, alarme via LED et envoie des codes de panne au PLC (par exemple, le code d'erreur 0x30 indique la perte d'un esclave PROFINET).
Horloge de veille intégrée et mécanisme de récupération automatique, qui redémarre automatiquement la liaison de communication en cas d'anomalie, réduisant l'intervention manuelle.

IV. Scénarios d'application typiques

Intégration de la fabrication de haute technologie: Connecte des systèmes de servo et des robots industriels compatibles EtherNet/IP (tels que ABB, KUKA) pour réaliser le contr?le synchrone et l'interaction de données en temps réel pour plusieurs dispositifs.
Usine intelligente et transformation numérique: Fait office de passerelle Ethernet industrielle pour télécharger les données des dispositifs sur site vers le système MES via Modbus TCP, prenant en charge le protocole OPC UA pour la connexion avec les plates-formes cloud (telles que AWS IoT, Azure Digital Twins).
Construction de réseau multi-protocole hybride: Exécute simultanément EtherNet/IP, Modbus RTU et PROFINET, s'adaptant à la fois aux équipements anciens (tels que les convertisseurs de fréquence) et aux nouveaux capteurs intelligents, réduisant les co?ts de transformation.
Automatisation des processus et gestion de l'énergie: Connecte des modules d'I/O distribués via PROFINET pour collecter les données en temps réel des systèmes de surveillance de l'énergie et des équipements HVAC, prenant en charge l'optimisation de l'efficacité énergétique.

V. Comparaison avec des modules similaires (en prenant CI858K01 comme exemple)

Dimension de comparaison	CI860K01 (3BSE032444R1)	CI858K01 (3BSE018135R1)
Protocoles de communication	EtherNet/IP, Modbus TCP, PROFINET	EtherNet/IP, Modbus TCP, PROFINET (optionnel)
Vitesse du réseau	10/100/1000 Mbps (Ethernet)	10/100 Mbps (Ethernet)
Types d'interfaces	2× Ethernet Gigabit + 2× Série + 1× PROFINET	2× Ethernet 100M + 2× Série + 1× PROFINET (optionnel)
Capacité de traitement des données	Cycle de rafra?chissement ≤0,1ms, prend en charge une plus grande capacité de n?uds	Cycle de rafra?chissement ≤0,5ms
Scénarios d'application	Ethernet industriel haute vitesse, réseaux Gigabit, contr?le de taches critiques	Ethernet industriel 100M, mise en réseau hybride multi-protocole
Capacité de redondance	Prend en charge des protocoles de redondance avancés tels que PRP/HSR	Prend en charge les réseaux en anneau Ethernet, la redondance d'alimentation

VI. Conclusion

Le module CI860K01 est un composant clé du système ABB AC 800M pour la communication industrielle haute performance, avec les avantages clés suivants :

Compatibilité des protocoles améliorée: Prend en charge l'Ethernet Gigabit et les multi-protocoles parallèles (EtherNet/IP, PROFINET, Modbus TCP), s'adaptant aux besoins de tous les scénarios allant des dispositifs traditionnels à la fabrication intelligente.
Performances et fiabilité améliorées: Vitesse de transmission Gigabit, rafra?chissement de données sous-milliseconde et mécanismes de redondance avancés (tels que PRP/HSR) répondent aux exigences strictes de la fabrication de haute technologie et du contr?le de processus critique.
Prise en charge de la transformation numérique: En tant que passerelle de communication industrielle, il se connecte de manière transparente aux systèmes IT et aux plates-formes cloud, aidant les usines à réaliser l'intégration de données et la mise à niveau intelligente.
