Продается автоматическая машина для формирования и изгиба электрических коробок

Автоматическое оборудование для формовки и гиба электрических боксов, предназначенное для формовки панелей электрощитов и гиба кожухов для внутрисадового и наружного применения.

sales@superdamachine.com

1. Технические параметры линии производства стальных кожухов

Технологический процесс линий производства металлических корпусов

Разматывающее устройство → Выправление → Сервонапитатель → Гидравлическое устройство для образования прорези → Направляющее устройство → Рулонно-профильная машина → Гидравлический перфоратор → Гибка корпуса (опционально) → Срезной механизм (включая нож) → Стеллаж готовой продукции

Рулонно-профильная машина для стальных корпусов список

Размоточный станок, Выравнивающий станок

1. Тип: Ручное расширение

2. Параметры

1) Пассивный разгруз

2) Масса катушки: < 2 т

3) Внутренний диаметр катушки: φ450 мм - φ530 мм

4) Максимальная ширина: 400 мм

5) Толщина: 0.4 - 1.6 мм

6) Ролики выравнивающего станка: 9 шт.

8) Мощность: 1.5 кВт

Сервоприводный подающий механизм

3.1 Максимальная ширина подачи: 400 мм
3.2 Толщина подаваемого материала: 0.4 - 1.6 мм

3.3 Электродвигатель: 1.3 кВт (Yaskawa)

Гидравлическая система перфорации

3.1 Функция: Гидравлическая перфорация (Штамп 1 комплект)
3.2 Конструкция: задание длины, автоматическая измерение длины, автоматическое позиционирование, остановка при достижении заданного расстояния, гидравлический цилиндр приводит штамп, автоматическая остановка после перфорации.
3.3 Рабочее давление гидравлической системы: 16 МПа
3.4 Гидравлическая станция: 18.5 кВт (Гидравлическая перфорация и резка используют одну станцию)

A. Гидравлический сверло для щели панели.

B. Гидравлический сверло для сквозного отверстия.

C. Гидравлический сверло для вентиляционного отверстия.

?

Проводное устройство

?

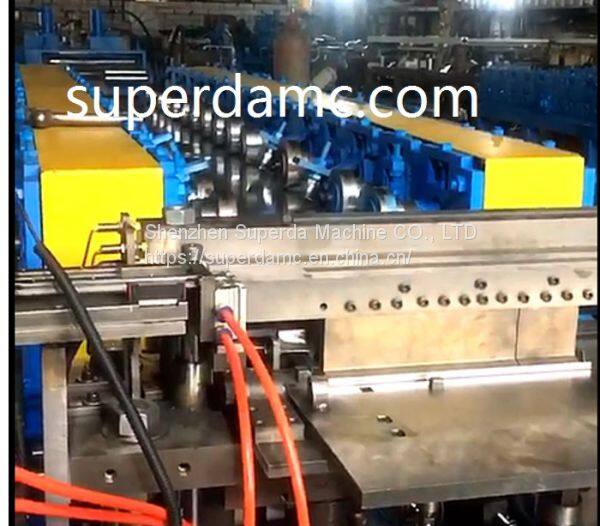

Основные формовочные машины (ширина кожуха панели регулируется)

5.1 Формовочный вал: 16 станций. Добавлен ролик для шлифования, чтобы исключить царапины на поверхности профиля.

5.2 Боковая панель: толщина 18 мм, сталь А3, усиленная.

5.3 Скорость прокатки: 6 - 12 м/мин.

5.4 Материал валов: GCr15. Всеобъемное закаление, твердость HRC56 - 62.

5.5 Мощность мотора: 7,5 кВт.

5.6 Основной вал: диаметр 75 мм, сталь 45#.

5.7 Основание оборудования: стальной профиль типа H, 45#, сварной из листовой стали.

5.8 Передача: цепная передача.

5.9 Безопасность: на всех панелях установлены кнопки экстренной остановки, что позволяет легко реагировать на чрезвычайные ситуации и обеспечивает безопасность оборудования и оператора. Все остальные механизмы, такие как цепная передача, где есть риск травмирования персонала, закрыты защитными кожухами, что гарантирует безопасность рабочих.
