machine press

Specifications

hydraulic cnc synchronized press  machinery

1Over 30 years manufacture experience
2:1 year warranty
3Good Quality with ISO
4Competitive Price

Model: WF67K  100T/3200

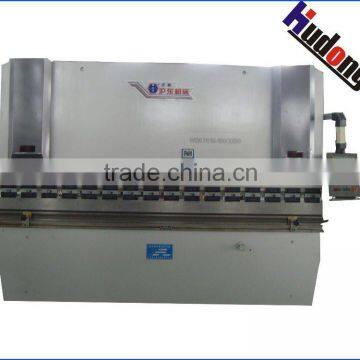

CNC Hydraulic Press Brake

Type: Hydraulic with Grating ruler synchronized

Major parameters:

Bending force:  100 Ton;

Bending length:  3200 mm;

CNC controller: Italy ESAS540 (Standard)

Optional controller: Delem DA65W, Cybelec 880S

With hydraulic crowing table (V) controlled by CNC system

Axes: 4+1 (Y1,Y2,X,R+V)

Other parameters:

Throat depth: 320mm

Stroke: 200 mm

Worktable height: 800mm

Worktable width: 70mm

Distance between housing: 2700 mm

Approach speed: 120mm/sec

Working speed: 10mm/sec

Return speed: 110mm/sec;

Back gauge range: 600mm

Positioning speed of X-axis: 200mm/sec

Positioning accuracy of X-axis: ±0.05mm

R-axis range: 200mm(Max.)

Positioning speed of R-axis: 180-200mm/sec

Positioning accuracy of R-axis: ±1.0mm

Main motor: 7.5 KW

Main Equipments:

Hydraulic system: Germany HOERBIGER/BOSCH;

Pump: Germany HOERBIGER/BOSCH;

Grating ruler: Italy GIVI

Servo Motor and diver: Japan YASKAWA

Electrics: TE / OMROM

O-rings: Germany FLETZ / Japan VALQUA;

Pipe Conectors: Germay EMB;

Ball screw: TAIWAN HIWIN

Line guide rail: TAIWAN HIWIN

Foot Switch: Korea KACON

Other standard equipments:

Segmented upper punch die 1set
Lower die in one piece

Quick clampings 1set
Stop fingers 2
Front supporting arms 2
Emergency stop button;

Back, left and right safty fence

Foundation bolts 1set

Toolings 1set (screw driver and spanner)

Manuals and diagram 1book

Overall Dimension and Weight:

Length 3200 mm

Width 1580 mm

Height 2400 mm

Weight (Approx.) 8500 kg

Overall structure

4.1 Using UG (finite element) analysis, through computer aid design, with nice appearance.

4.2 The entire machine is fully steel welded structure, with excellent rigidity and stability.

4.3 Using German technology to eliminate internal stress.

4.4 Entire frame using striking grit to get rid of rust and spout anticorrosive paint.

5) Characteristic and feature

5.1 Assisting blade pedestal on worktable is convenient for micro adjustment.

5.2 Rolling material support ball is provided on worktable, convenient operation.

5.3 Using stepless adjusting structure to regulate the gap of blades, adapt to different thickness and materials.

5.4 The adoption of four-side edge shearing blade prolongs the service life of blade.

5.5 Regulating shearing process not only increases the production efficiency but also achieve the function of segment shearing.

5.6 It is provided with counting function for shearing to decrease the numerous artifical counting.
