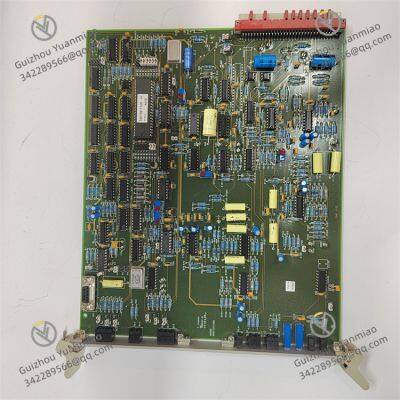

ALSTOM N897163510Q N897163050Q MODEM N897163100U Unidad de interfaz de comunicación

Precio FOB

Negociable / Piece

1 Piece(Min. Pedido)

Términos de pagoT/T PayPal Western Union

Solicitar muestra Solicitud personalizada Solicitar Catálogos Gratuitos

Contáctenos ahora

Obtener el precio más bajo

Podría Gustarte

Detalles del producto

Temperature	-40°C~+70°C		Dimensions	150mm×100mm×90mm
Humidity	5%~95% HR (sin condensación)

Descripción del producto

ALSTOM N897163510Q N897163050Q MODEM N897163100U

I. Descripción general

Los módulos de control o unidades de interfaz de comunicación de nueva generación ALSTOM N897163510Q son desarrollados por ALSTOM para el sector de transporte ferroviario, y se aplican típicamente a sistemas de control de red de trenes (TCMS), control de convertidores de tracción o monitoreo del estado de equipos a bordo. Como productos de la misma serie, son compatibles en la arquitectura de hardware y pueden lograr de forma colaborativa funciones de interacción de datos, control en tiempo real y diagnóstico de fallas. Los módulos están dise?ados de conformidad con estándares de montaje en vehículos, como EN 50155, adaptándose a ambientes de amplia temperatura (-40℃~+70℃), fuerte vibración (EN 61373 Clase 1A) e interferencia electromagnética, y soportando el intercambio en caliente y la configuración redundante para mejorar la confiabilidad del sistema.

II. Parámetros técnicos

Categoría de parámetros	Especificaciones de N897163510Q	Especificaciones de N897163050Q
Entrada de potencia	DC 110V±20% (estándar de montaje en vehículo), consumo de potencia típico: ≤40W sin carga, ≤80W con carga máxima	DC 74V±20% (estándar de montaje en vehículo), consumo de potencia típico: ≤35W sin carga, ≤70W con carga máxima
Interfaces de comunicación	- 2× MVB (1.5Mbps, soporta Maestro/Espía) - 2× Ethernet (10/100/1000Mbps, soporta EtherCAT) - 4× RS-485 (Modbus RTU)	- 1× MVB (1.5Mbps, modo Espía) - 1× Ethernet (10/100Mbps, soporta Profinet) - 2× RS-485 (Modbus RTU)
Canales de E/S	- Entradas analógicas: 8 canales (precisión de 16 bits, 0-10V/4-20mA) - Salidas analógicas: 6 canales (precisión de 12 bits, 0-5V/4-20mA) - Entradas digitales: 16 canales (aislados ópticamente, 24V DC) - Salidas digitales: 12 canales (salida híbrida de relé/transistor, carga máxima 2A)	- Entradas analógicas: 4 canales (precisión de 16 bits, 0-10V/4-20mA) - Salidas analógicas: 2 canales (precisión de 12 bits, 0-5V/4-20mA) - Entradas digitales: 8 canales (aislados ópticamente, 24V DC) - Salidas digitales: 6 canales (salida de transistor, carga máxima 1A)
Entorno de funcionamiento	- Temperatura: -40℃~+70℃ - Humedad: 5%~95% HR (sin condensación) - Vibración: EN 61373 Clase 1A - Nivel de protección: IP54	- Temperatura: -40℃~+70℃ - Humedad: 5%~95% HR (sin condensación) - Vibración: EN 61373 Clase 1A - Nivel de protección: IP54
Características físicas	Montaje en raíl DIN, dimensiones 150mm×100mm×90mm, peso ≤1.5kg, soporta intercambio en caliente	Montaje en raíl DIN, dimensiones 100mm×100mm×80mm, peso ≤1.0kg, soporta intercambio en caliente

III. Principio de funcionamientoArquitectura de adquisición y procesamiento de datos

Adquisición en tiempo real de se?ales de sensores (como la corriente del motor de tracción, la temperatura del rodamiento, la tensión de la red) a través de canales analógicos, y recepción de se?ales de interruptores (como el estado del disyuntor, las órdenes del conductor) a través de canales digitales, que se almacenan en caché de alta velocidad después de la conversión A/D.
Un procesador de doble núcleo incorporado (como ARM Cortex - A53 + FPGA) permite el cálculo en paralelo: la CPU gestiona el control lógico y el análisis de protocolos, mientras que el FPGA se encarga de la muestreo de alta frecuencia (hasta 50kHz) y el filtrado en tiempo real para mejorar la capacidad de anti - interferencia.

Comunicación de red y colaboración del sistema

Como nodos de red de tren, los N897163510Q pueden servir como estación maestra o esclava MVB para intercambiar datos con la unidad de control principal del tren (VCU) y la unidad de control del convertidor (DCU); el N897163050Q actúa típicamente como estación esclava responsable de la agregación de datos de equipos regionales.
Las interfaces Ethernet soportan protocolos industriales (como EtherCAT, Profinet) para permitir la comunicación remota con sistemas de monitoreo en tierra, cargando datos en tiempo real (como la velocidad de funcionamiento, el consumo de energía) y registros de fallas.

Lógica de control y regulación en bucle cerrado

Generar se?ales de salida a través de algoritmos preestablecidos (como control PID) basados en los datos recopilados y las órdenes del equipo superior (como solicitudes de tracción/frenado) para accionar actuadores como convertidores y válvulas solenoides.
Soporte de control redundante: cuando el módulo principal falla, el N897163050Q puede cambiar al modo de reserva para mantener las funciones básicas de control (como el frenado de emergencia).

Mecanismos de protección de seguridad

El extremo de alimentación integra circuitos de filtrado EMI y protección contra sobretensiones para suprimir las fluctuaciones de la alimentación en vehículo (como picos de tensión al arrancar);
Los canales de se?al utilizan aislamiento óptico (cantidades digitales) y amplificadores de aislamiento (cantidades analógicas) para reducir la interferencia electromagnética;
Un temporizador watchdog incorporado y un sensor de temperatura activan el restablecimiento o el apagado de protección cuando se detectan anomalías en el programa o sobrecalentamiento del chip (>85℃), y emiten una alarma a través de indicadores LED (como parpadeo rojo) y códigos de falla (como "E12" para tiempo de espera de comunicación).

IV. Fallas comunes y soluciones

Fenómeno de falla	Posibles causas	Soluciones
Indicador de alimentación apagado	1. Voltaje de entrada fuera de rango 2. Fusible de alimentación fundido 3. Da?o en el chip de alimentación interno	1. Utilizar un multímetro para detectar el voltaje de entrada (confirmar 110V para N897163510Q y 74V para N897163050Q) 2. Reemplazar con un fusible de la misma especificación (se requiere apagar la alimentación) 3. Contactar al servicio de posventa de ALSTOM para reemplazar el módulo de alimentación
Interrupción de comunicación MVB	1. Mal aterramiento de la pantalla del cable de comunicación 2. Resistencia terminal faltante (modo maestro) 3. Fallo del chip de interfaz	1. Verificar si la pantalla del cable está aterrada de acuerdo con los estándares EN 50155 2. Instalar resistencias terminales de 120Ω en ambos extremos de la red MVB 3. Utilizar un osciloscopio para detectar las formas de onda MVB y reemplazar la placa de circuito de interfaz si es anormal
Fluctuación del valor de entrada analógica	1. Cable de se?al de sensor no trenzado y sin pantalla 2. Parámetros de filtrado del canal de entrada anormales 3. Interferencia de bucle de tierra	1. Re - cablear de acuerdo con los estándares (los cables de se?al deben estar trenzados + blindados, lejos de los cables de alimentación) 2. Ajustar la constante de tiempo de filtrado a través del software de configuración (por ejemplo, aumentar de 1ms a 5ms) 3. Verificar si el aterramiento del sistema cumple con los estándares EN 50121
Sin respuesta de salida digital	1. Corriente de carga que supera el valor nominal (N897163050Q máximo 1A) 2. Punto de ruptura del transistor de salida 3. Error en la lógica de control (como una anomalía en el programa PLC)	1. Utilizar un amperímetro de pinza para detectar la corriente de carga y reemplazar con un módulo de accionamiento de mayor potencia si se supera 2. Desconectar la carga, utilizar un multímetro para detectar la continuidad de salida y reemplazar el transistor da?ado 3. Descargar el firmware más reciente y restablecer los parámetros de control (consultar el manual de depuración de ALSTOM)
El dispositivo reporta con frecuencia la falla de sobrecalentamiento E07	1. Polvo bloqueando los agujeros de refrigeración de la carcasa 2. Temperatura ambiental superior a 70℃ 3. Mal contacto entre el disipador de calor interno y el chip	1. Limpiar los agujeros de refrigeración con aire comprimido (se requiere apagar la alimentación) 2. A?adir refrigeración por aire forzado o ajustar la posición de instalación 3. Desmontar el módulo (se requiere personal profesional), volver a aplicar pasta térmica y fijar el disipador de calor
Desconexión de estación esclava en modo maestro N897163510Q	1. Direcciones de estación esclava duplicadas 2. Velocidad de baudios de maestro - esclavo no coincidente 3. Topología de red que supera el número máximo de nodos (MVB máximo 32 nodos)	1. Verificar las direcciones de estación esclava a través de herramientas de configuración (por ejemplo, la dirección de N897163050Q debe ser única) 2. Asegurarse de que la velocidad de baudios MVB de maestro y esclavo sea de 1.5Mbps 3. Dividir la red o reemplazar con una puerta de enlace MVB de mayor capacidad
