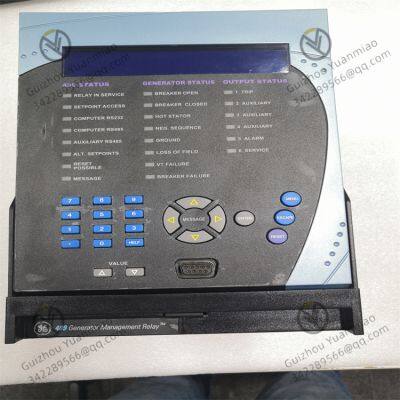

GE 489-P1-HI-A1-E relé de gestión de motor multifuncional

GE  489-P1-HI-A1-E  relé de gestión de motores multifuncional

I. Especificaciones básicasInterpretación del modelo

• 489: Número de serie del producto (serie SR489)

• P1: Entrada secundaria del Transformador de Corriente (CT) es 1A (5A opcional)

• HI: Fuente de alimentación de control con entrada de amplio rango (DC 90-300V o AC 70-265V)

• A1: Salida analógica es 4-20mA (otras configuraciones opcionales)

• E: Pantalla frontal mejorada

•


II. Parámetros de potencia

• Fuente de alimentación de control:

• Corriente Alterna (AC): 70-265V, 48-62Hz

• Corriente Directa (DC): 90-300V

• Consumo de potencia: Valor típico ≤10VA (AC) o ≤12W (DC)

• Fuente de alimentación de respaldo: Supercondensador opcional para garantizar la retención de datos durante cortes de energía

•


III. Interfaces de entrada/salidaEntrada de corriente

• Soporta entradas CT de corriente trifásica (1A o 5A secundario)

• Entrada CT neutra configurable para detección de fallas a tierra

Entrada de voltaje

• Entrada opcional de Transformador de Voltaje (VT), que soporta la medición de voltaje de línea o voltaje de fase

Entrada de temperatura

• Soporta hasta 12 entradas RTD (PT100) para monitoreo de la temperatura de devanados

Entradas digitales

• 5 entradas digitales programables, que soportan se?ales de contacto seco o húmedo

Salidas de relé

• 4 salidas de relé programables (disparo principal, alarma, reserva, etc.)

• Clasificación de contacto: 5A @ 250VAC/30VDC

Salida analógica

• 1 salida analógica de 4-20mA, configurable para parámetros como corriente y temperatura

•


IV. Funciones de protecciónProtecciones básicas

• Protección contra sobrecarga (8 curvas estándar + FlexCurve personalizada)

• Protección contra cortocircuito (tiempo fijo/tiempo inverso)

• Protección contra falta de fase/desequilibrio (detección de corriente de secuencia negativa)

• Protección contra fallas a tierra (detección de corriente de secuencia cero)

Protecciones avanzadas

• Protección contra bloqueo de rotor/estator

• Protección contra sobrevoltaje/bajo voltaje

• Protección de secuencia de fase (previene la inversión del motor)

• Protección contra sobrecarga térmica (modelo I2t + verificación de temperatura RTD)

Funciones especiales

• Alarma previa al disparo (emite una advertencia temprana antes de las fallas)

• Protección contra tiempo excesivo de arranque del motor

• Detección de fallas mecánicas (vibración/torque anormal)

•


V. Funciones de medición y monitoreoMedición de parámetros eléctricos

• Corriente trifásica, voltaje, frecuencia

• Potencia activa, potencia reactiva, potencia aparente

• Factor de potencia, energía acumulada

Monitoreo de temperatura

• 12 entradas RTD para monitoreo en tiempo real de las temperaturas de devanados y cojinetes del motor

Monitoreo de estado

• Capacidad térmica del motor (%)

• Conteo acumulado de arranques

• Tiempo de operación acumulado

• Registros de fallas (almacena los últimos 1.000 eventos)

•


VI. Funciones de comunicaciónInterfaces de comunicación

• RS485 (configuración estándar)

• Interfaz Ethernet opcional (Modbus TCP/IP)

Protocolos de comunicación

• Modbus RTU (por defecto)

• Modbus TCP/IP (opcional)

• DeviceNet (opcional)

Velocidades de comunicación

• RS485: Hasta 115.2kbps

• Ethernet: 10/100Mbps auto - negociación

•


VII. Pantalla y configuraciónPantalla frontal

• Pantalla LCD de 40 caracteres × 2 líneas

• 7 indicadores LED (operación, alarma, disparo, etc.)

Métodos de configuración

• Configuración local: A través del teclado de 12 teclas de la pantalla frontal

• Configuración remota: A través de la interfaz de comunicación y el software del host (por ejemplo, Multilin Enervista)

•


VIII. Características físicas

• Dimensiones: 177.8mm × 127mm × 127mm (alto × ancho × profundidad)

• Peso: Aproximadamente 1.8kg

• Método de montaje: Montaje en raíl DIN estándar o montaje en panel

• Nivel de protección: Pantalla frontal IP54, posterior IP20

IX. Parámetros ambientales

• Temperatura de funcionamiento: -25°C a +60°C (temperatura de almacenamiento: -40°C a +85°C)

• Humedad relativa: 5% a 95% (sin condensación)

• Resistencia a vibraciones: Cumplimiento con IEC 60068-2-6 (10-57Hz, amplitud de 0.15mm)

• Resistencia a impactos: Cumplimiento con IEC 60068-2-27 (15g, duración de 11ms)

•


X. Certificaciones y cumplimiento

• Certificaciones de seguridad: UL, CSA, CE

• Compatibilidad Electromagnética (EMC): Cumplimiento con IEC 61000-6-2 (ambiente industrial)

• Certificación de calidad: ISO 9001

XI. Escenarios de aplicación típicos

• Protección de motores industriales: Ventiladores, bombas, compresores, transportadores, etc.

• Sistemas de energía: Control de equipos auxiliares de subestaciones

• Minería y metalurgia: Monitoreo de motores en ambientes hostiles

• Química y petroquímica: Protección de motores en ambientes corrosivos

• Tratamiento de agua: Control inteligente y ahorro de energía de motores de bombas de agua

•


XII. Diferencias con otros modelosComparación con 489-P5-HI-A20-E:

• Entrada secundaria CT: P1 es 1A, P5 es 5A

• Salida analógica: A1 tiene 1 salida analógica de 4-20mA, A20 tiene 2 salidas analógicas de 4-20mA

• Pantalla: E es una LCD mejorada, los modelos estándar tienen una LCD normal
