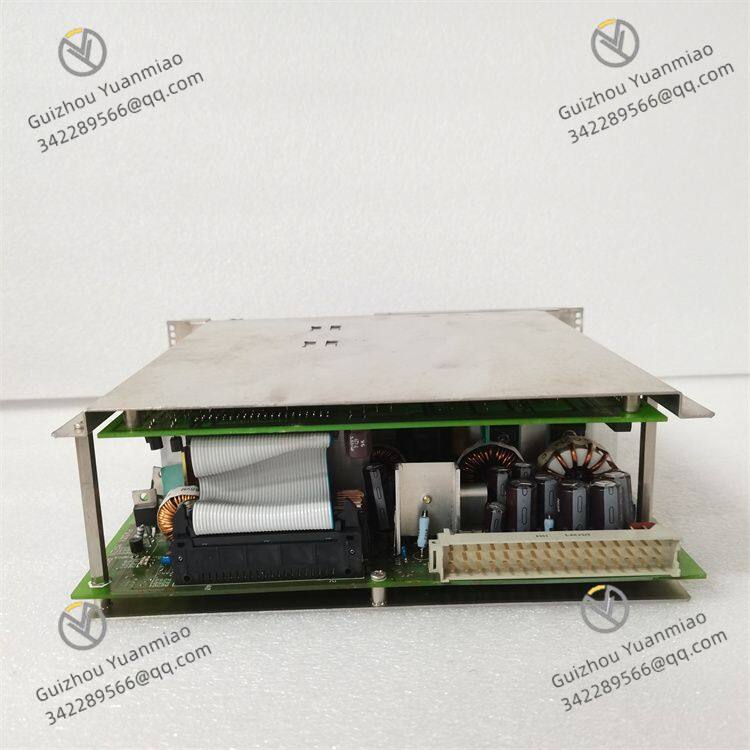

Yokogawa PW301 Módulo de potencia

Admite configuración redundante con conmutación en caliente. El módulo de respaldo se activa automáticamente cuando la fuente de alimentación principal falla, con un tiempo de conmutación corto (nivel de milisegundos) para garantizar el funcionamiento continuo del sistema.

Adopta un dise?o de baja ondulación y bajo ruido, con alta estabilidad de voltaje de salida, adecuado para equipos de precisión sensibles a la calidad de la energía.

Protección contra sobrecarga: Monitorea en tiempo real la potencia de la carga, limitando automáticamente la corriente o cortando la energía cuando se supera el valor nominal para prevenir da?os en el equipo.

Protección contra cortocircuito: Corta inmediatamente la salida cuando detecta un cortocircuito de salida para evitar quemar el módulo de alimentación y el equipo posterior.

Protección contra sobretemperatura: Equipado con un sensor de temperatura de alta precisión, derrata automáticamente la operación o emite una alarma cuando se sobrecalienta para prevenir el envejecimiento de los componentes.

Protección contra sobretensión/undertensión: Se adapta a las fluctuaciones de la red eléctrica, protegiendo los circuitos internos durante voltajes de entrada anormales.

Admite entrada de ancho voltaje de CA 85 - 264V (compatible con redes eléctricas globales) o entrada de CC como CC 24V/48V (opcional para modelos específicos).

La eficiencia de conversión supera el 90%, reduciendo la pérdida de energía y los requisitos de disipación de calor, adecuado para funcionamiento a plena carga a largo plazo.

Equipado con indicadores LED de múltiples estados (energía normal, falla, estado de redundancia, etc.) para mostrar intuitivamente el estado de funcionamiento.

Admite interfaces de comunicación como RS - 485 y Modbus, permitiendo la carga de estado de energía (voltaje, corriente, temperatura, información de falla) a sistemas PLC o DCS para monitoreo remoto y alerta temprana.

Admite instalación en bastidor de 19 pulgadas o instalación en raíl DIN, adaptándose a gabinetes de control industrial estándar para una instalación y mantenimiento convenientes.

Amplio rango de temperatura de funcionamiento (-20℃~+60℃ para algunos modelos), adaptándose a entornos industriales hostiles, con un dise?o anti - polvo incorporado para extender la vida útil.

El tipo de entrada de CA convierte CA a CC a través de un puente rectificador, eliminando interferencias a través de filtrado EMI; el tipo de entrada de CC directamente estabiliza y filtra el voltaje de entrada para garantizar una entrada estable.

Adopta tecnología PWM (Modulación por Ancho de Pulso), convirtiendo el voltaje de CC en pulsos de alta frecuencia (típicamente más de 100kHz) a través de transistores conmutadores MOSFET o IGBT. Después de reducción/aumento de tensión por un transformador de alta frecuencia, se obtiene una salida de CC suave a través de rectificación de diodo Schottky y circuito de filtro LC.

El voltaje de salida se muestra por división de voltaje resistiva, se compara con el voltaje de referencia, y la se?al de error ajusta el ciclo de trabajo del transistor conmutador a través de un controlador PI para lograr una estabilización precisa del voltaje de salida (precisión de hasta ±1%).

Control de redundancia: Cuando múltiples módulos PW301 se conectan en paralelo, se logra "compartición de corriente principal - respaldo" a través de diodos redundantes o un controlador dedicado, permitiendo que el módulo de respaldo asuma sin problemas cuando el módulo principal falla.

Lógica de protección: Sensores (corriente, temperatura, voltaje) monitorean en tiempo real el estado. En caso de anomalías, el chip de control activa el circuito de protección para cortar la salida y enviar se?ales de alarma a través de interfaces de comunicación.

Microprocesador incorporado calcula en tiempo real la eficiencia de potencia, la tasa de carga y las tendencias de temperatura, admitiendo configuración de parámetros (como umbral de voltaje de salida, tiempo de retardo de alarma, etc.) a través de interfaces de comunicación para mejorar la flexibilidad de gestión del sistema.
