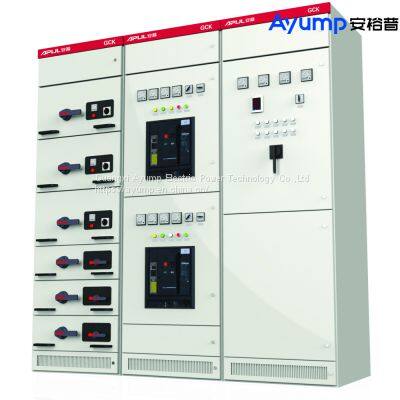

Щит распределения электроэнергии GCK

GCK электрораспределительный ящик

Ⅰ.Применение

Продвинутая конструкция, красивый внешний вид, высокие электрические характеристики, высокий класс защиты, высокая безопасность и удобство в обслуживании и т.д. Это идеальное распределительное устройство для низковольтной электроснабжающей системы в таких отраслях, как металлургия, нефтегазовая промышленность, химическая промышленность, электроэнергетика, машиностроение и легкая текстильная промышленность и т.д. Он был признан рекомендованным продуктом для реформирования двух сетей и входит в девятую партию энергосберегающих продуктов нашей страны.

Ⅱ.Условия окружающей среды?

1. Высота над уровнем моря должна быть не более 2000 метров.

2. Температура окружающего воздуха должна быть не выше +40℃. Средняя температура должна быть не выше +35℃, а температура окружающего воздуха должна быть не ниже -5℃ в течение 24 часов.

3. Атмосферные условия: воздух должен быть чистым. Относительная влажность должна быть не выше 50% при температуре +40℃. При более низких температурах допускается более высокая относительная влажность. Например, 90% при температуре +20℃.

4. Место, где нет опасности пожара и взрыва, сильного загрязнения, химической коррозии или сильных вибраций.

5. Вертикальность должна быть не более 5°.

6. Во время транспортировки или хранения центр управления должен соответствовать следующим температурам: -25℃ ? + 55℃, но в течение короткого времени (не более 24 часов) температура может быть не выше 70℃.

Ⅲ.Технические характеристики?

?Номинальное напряжение изоляции: 660В, 1000В.?2. Номинальное рабочее напряжение: 380В, 660В,
3. Номинальное напряжение вспомогательной цепи: переменный ток 220В, 380В, постоянный ток 110В, 220В,
4. Номинальная частота: 50 Гц~ (60) Гц;
5. Номинальный ток: для горизонтальной шинопровода не более 3150 А; для вертикальной шинопровода 630 А, 800 А
6. Номинальное кратковременное допустимое токовое значение 105 кА/1 с, для нейтральной шинопровода 30 кА/1 с.
7. Номинальный пиковый ток: 105 кА/0,1 с, 50 кА/0,1 с;
8. Разрывная способность функциональной единицы (выдвижной ячейки): 50 кА (эффективное значение);
9. Степень защиты крышки: IP30, IP40.
10. Шинные шины: настройка: трехфазная четырехпроводная система, трехфазная пятипроводная система:
11. Режим работы: локальный, удаленный и автоматический.

12. Габариты шкафа: высота×ширина×глубина (мм) 2200×1000/800 / 600×1000/800
