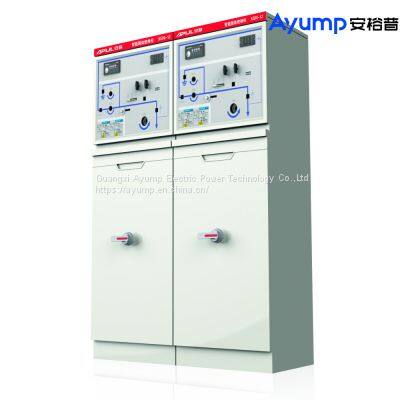

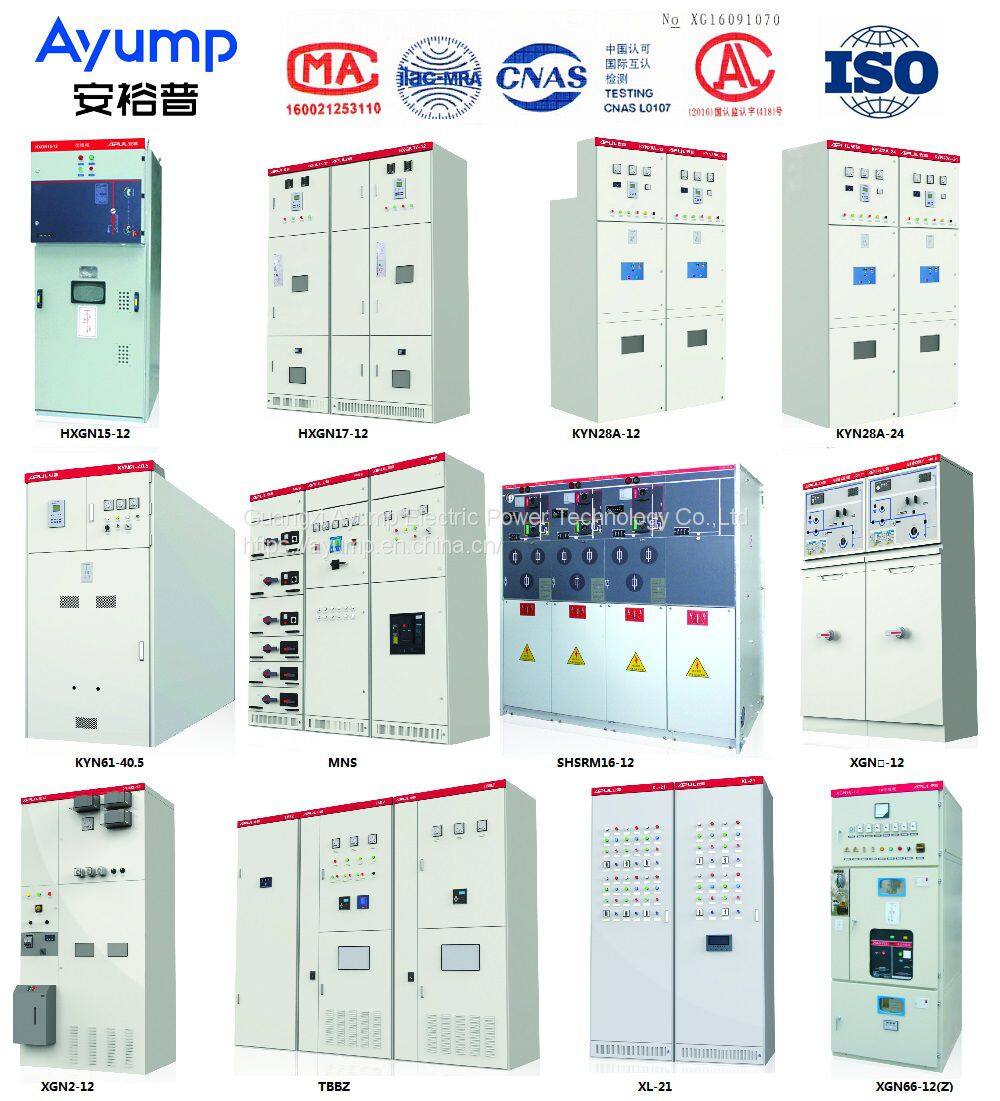

XGN-12 SF6 Металлический герметичный газоизолированный распределительный щит/шкаф газоизолированного распределительного устройства

XGN-12 SF6?Metal-Clad Enclosed Gas Insulated switchgear/GIS?switchgear cabinet

?

Ⅰ.Обзор

Щитовая панель XGN-12 подходит для однобузельных систем с напряжением 10 КВ трехфазной переменной тока частотой 50 Гц для приема и распределения электроэнергии. Щитовая панель представляет собой новое поколение маломощной аппаратуры, используемой в городских и сельских районах. Она отличается малым объемом, низкой стоимостью, безопасностью и надежностью, простотой в эксплуатации и соответствует требованиям рынка электроэнергии, реформы городских и сельских электросетей, а также компактных подстанций.

Этот распределительный щит имеет металлическую корпусную конструкцию. В соответствии с национальным стандартом ГБ3906 и международным стандартом IEC298, степень защиты IP2X. Металлическая корпусная конструкция эффективно предотвращает короткое замыкание, вызванное вторжениями.

При воздушном расстоянии изоляции между полюсами или между полюсом и землей ≤125 мм применяются керамические опорные изоляторы (≥8000 Н). Все это обеспечивает более высокую прочность изоляции и стабильность.

Выключатели, верхние и нижние изоляционные выключатели, заземляющие выключатели и блокировки между дверями работают в принудительном механическом замковом режиме, чтобы соответствовать требованиям "пятизащиты".

Ⅱ. Условия окружающей среды

1. Температура окружающей среды: от -45℃ до +45℃;

2. Высота над уровнем моря ≤4000 м;
3. Влажность: Относительная влажность: среднесуточное значение не превышает 95%, среднемесячное значение не превышает 90%;
4. Интенсивность: не более 8°, горизонтальное ускорение ≤0,4g, вертикальное ускорение ≤0,5g;

5. Степень защиты: герметизация живых частей IP67, трубка предохранителя IP67, корпус коммутационного аппарата IP3X;

6. Места, свободные от пожаров, опасности взрыва, сильного загрязнения, химической коррозии и сильных вибраций.

7. Особые условия эксплуатации: в случае, если коммутационный аппарат работает не в нормальных условиях эксплуатации, пользователь должен проконсультироваться с производителем.

Ⅲ.Технические характеристики?

Ⅳ.Особенности?

1. XGN-12 использует газ SF6 в качестве средства тушения дуги и изоляции.
2. Это полностью герметичная и изолированная система с нержавеющей стальной емкостью, содержащей все токоведущие части и коммутационные функции. Герметичная стальная емкость, заполненная газом SF6 под давлением 1,4 бар, может достигать уровня защиты IP67. Весь коммутаторный аппарат работает в постоянных атмосферных условиях, что обеспечивает высокий уровень надежности, а также безопасность персонала и практически не требующий обслуживания систему.
3. Ручатели коммутационных аппаратов оснащены надежными устройствами сброса давления для обеспечения безопасности, что гарантирует безопасность персонала даже в экстремальных условиях.
4. Он имеет фиксированную и расширяемую комбинацию блоков.
5. Входные и выходные соединения обычно расположены спереди коммутационного аппарата, но также можно предусмотреть боковые выходные соединения или боковые расширения.
6. Он легко монтируется и подходит для установки в узких местах в неблагоприятных условиях окружающей среды.
7. По запросу клиента можно снабдить его электродвигателем, блоком дистанционного управления и мониторинга.
