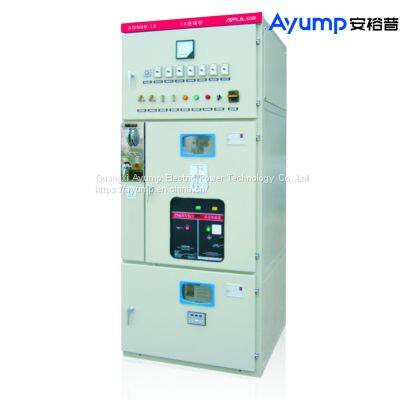

Комплект выключателей XGN66-12 подходит для систем с одиночной шиной и напряжением от 3 до 12 кВ.

Шкаф распределительной аппаратуры XGN66-12 подходит для систем с одиночной шиной с напряжением от 3 до 12 кВ

Ⅰ.Обзор

Трехфазная переменная токовая система с частотой 50 Гц для приема и распределения электроэнергии. Это новое поколение маломощной электрооборудования, используемое в городских и сельских районах. Он отличается высоким качеством, небольшим размером, разумной конструкцией, безопасностью и надежностью, простотой в эксплуатации и обслуживании, и соответствует требованиям энергетического рынка, реформы городских и сельских электросетей и компактных подстанций.

.

Описание конструкции

Руководящая аппаратура имеет коробчатую металлическую герметичную конструкцию с неподвижными элементами, а шкаф состоит из профилей и профилей G, собранных с помощью нескольких соединительных деталей. Он разделен на четыре отсека, а именно отсек шин, отсек выключателя, отсек учета электроэнергии и отсек кабелей. Обработка деталей должна производиться на ЧПУ перфорационной станке, ЧПУ гибочном станке и точных станках, установленных в центре ЧПУ, что обеспечивает высокую точность формы, положения и размеров, быструю и точную изготовление, гибкость комбинирования различных вариантов, что позволяет удовлетворить различные потребности клиентов.

II. Условия окружающей среды

1. Верхний предел температуры воздуха около +40℃, нижний предел -10℃

2. Высота над уровнем моря: не более 1000 м

3. Влажность: относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%

Давление насыщенного пара: суточное среднее значение не более 2,2 × 10 МПа, месячное среднее значение не более 1,8 × 10 МПа;

4. Сила землетрясения не должна превышать 8 баллов;

5. Окружающий воздух не должен быть заметно загрязнен коррозионными, горючими газами, водяным паром и т. д.;

6. Отсутствие периодических и сильных вибраций.

При условии использования выключателей, превышающем вышеуказанные положения, решение принимается пользователем и производителем.

Ⅲ. Технические характеристики

IV.Особенности

1. Щитка имеет сборный конструктив, без сварных соединений, высокую механическую прочность и эстетичный внешний вид.

2. В задней верхней части расположен роторный выключатель GN30-12, а в нижней - выключатель GN19-12C. Механическое блокировочное устройство, работающее в соответствии с процедурами, обеспечивает надежную защиту безопасности для обслуживающего персонала и оборудования.

3. Используется моноблочный главный выключатель, варианты такие, как ZN63-12 (VS1-12) и VD4-12.

4. Для взаимоблокировки главных выключателей, разъединителей и двери шкафа применяется принудительный механический способ блокировки, чтобы обеспечить функцию пятизащитной взаимоблокировки, позволяющую произвольно комбинироваться с кольцевым распределительным устройством.`пятизащитная `функция взаимоблокировки, обеспечивающая произвольную комбинацию с кольцевым распределительным устройством.

?

??
