Подстанция низкого напряжения на стойках - американский тип

?Падовый вторичный подстанционный пункт - американского типа

I.Обзор

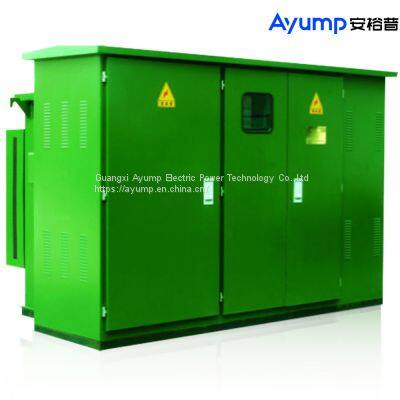

В американском типе падового вторичного подстанционного пункта сталь трансформатора, обмотки, среднеколлекторный нагрузочный выключатель и предохранительный выключатель все закрыты в одном отсеке. Преимущество этого типа подстанции заключается в очень компактной конструкции, упрощенной структуре, простоте монтажа и гибкости эксплуатации, что позволяет применять его как в помещении, так и на открытом воздухе.

У нас есть три типа: ZGS13-400KVA; ZGS13-500KVA; ZGS13-630KVA

II. Условия окружающей среды

1. Высота над уровнем моря: более 1000 м;

2. Температура окружающей среды: выше +40℃ и ниже -25℃; среднесуточная амплитуда температур превышает 35℃; среднегодовая амплитуда температур превышает 20℃;

3. Скорость ветра более 35 м/с;

4. Место установки не имеет опасности взрыва, химической коррозии и сильных вибраций;

5. Режим охлаждения: воздушное самоохлаждение (AN).

Ⅲ.Технические характеристики

Номинальная мощность

кВА

100~1250

Максимальное рабочее напряжение

кВ

12 (сторона высокого напряжения)

Номинальная частота

Гц

50

Номинальная мощность

кВА

50-1600

Прочность на промышленную частоту на 1 мин

кВ

35

Прочность на молниеносный импульс

кВ

75

Метод охлаждения

ONAN

Ток срыва высоковольтной резервной предохранительной вставки

Ка

50

Ток срыва вставной предохранительной вставки

Ка

2.5

Температура окружающей среды

℃

-35~+45

Допустимый температурный подъем для катушки

℃

65

Регулировка напряжения холостого хода

±5% (или) ±2×2.5%

Уровень шума

Дб

50

Класс защиты по стандарту IP

IP43

Ⅳ.Особенности

1. Низкий уровень шума, низкие потери, высокая надежность.

2. Малый размер и компактная конструкция для удобства монтажа.

3. Полностью экранированная и изолированная конструкция, двойная защита предохранителями, предохранители являются двойносточувительными (температурно-чувствительными, токочувствительными).

4. Подходит для кольцевых магистральных и конечных электросетей распределения электроэнергии.

5. Для входящего провода используется конструкция кабельного соединения, которая имеет характеристики разъединителя, легко и гибко в эксплуатации.

6. Для трансформаторов применяется трехфазная трехстолбцовая структура, а для сердечника используется технология ступенчатых швов (Step-lap), поэтому трансформатор имеет низкий уровень шума и низкие потери, а также хорошие антикоротковольтные и перегрузочные характеристики.

7. Используется изоляционное масло с высокой температурой вспышки. Поверхность трансформатора обработана таким образом, что он обладает способностью противогрибковости, влагостойкости и стойкости к солевым туманам.
