YB Европейский префабрированный подстанция

YB Высоковольтная/Низковольтная Предмонтированная Подстанция

Ⅰ.Обзор

YBD-12/0.4-D Высоковольтная/Низковольтная Предмонтированная Подстанция (далее - камерная подстанция или Европейская камерная подстанция) - это компактное распределительное устройство, объединяющее в себе высоковольтные электротехнические устройства, трансформатор и низковольтные электротехнические устройства. Она широко применяется в зданиях городских и сельских районов, жилых комплексах, высокотехнологичных зонах развития, небольших и средних предприятиях, горнодобывающих районах, нефтяных месторождениях, временных строительных площадках и т.д., используется для приема и распределения электроэнергии в распределительных системах электроснабжения.

II. Модель и описание

YB-Предварительно собранная подстанция

￡-конструктивные особенности: M: форма М:В ; P: треугольная форма

-12-номинальное напряжение высоковольтной стороны (кВ)

0.4-номинальное напряжение низковольтной стороны (кВ)

￡-мощность трансформатора (кВА)

Ⅲ. Условия окружающей среды

1.Температура окружающей среды: для наружного оборудования: от -15℃ до +55℃, для внутреннего оборудования: от -15℃ до +45℃; среднее значение в течение 24 часов не должно превышать +35°C;
2.Солнечная радиация: ≤ 1000 Вт/м;
3.Относительная влажность: средняя суточная относительная влажность не более 90% (+25 ℃), средняя месячная относительная влажность не более 90%, при температуре конденсации возможно конденсация;

4.Высота над уровнем моря: ≤1000 м.

5.Сила землетрясения: не более 8 баллов.

6.Вибрация: горизонтальное ускорение 0,5g, вертикальное ускорение 0,2g;

7.Грозовые дни: частое молниеносное воздействие (Td > 60);

8.Толщина льда: ≤ 10 мм;

9.Скорость ветра: средняя скорость ветра 3,0 м/с, максимальная скорость ветра не превышает 35 м/с.

10.Среднесуточное относительное давление водяного пара ≤ 2,2 КПа, среднемесячное относительное давление водяного пара ≤ 1,8 КПа;

11.Сеизмическое горизонтальное ускорение: не более 0,4 м/с2, вертикальное ускорение: не более 0,2 м/с2.

12.Место установки не должно содержать проводящих, пыльных, опасных, коррозионно-активных, воспламеняющихся и взрывоопасных веществ, вредных для металлов и изоляторов.

14.Специальные условия эксплуатации должны быть согласованы производителем и пользователем и скорректированы в соответствии с нормами.

Ⅳ.Технические характеристики

Номинальный ток главной шины

А

630 1250 1600

Номинальный ток кратковременного выдерживания / длительность

кА/с

20/4 25/3 31.5/4

Номинальный пиковый ток выдерживания

кА

50 63 80

Напряжение промышленной частоты на выдержку в течение 1 мин (относительно земли/между разомкнутыми контактами)

кВ

32/36 42/48 65/79 95/115

Напряжение ударного перенапряжения молнии (относительно земли/между разомкнутыми контактами)

kV

60/70 75/85 125/145 185/215

Номинальный ток разрыва короткого замыкания

кА

20 25 31.5

Ток кратковременной выдержки заземленной петли / длительность

кА/с

20/2 20/4

Номинальный ток включения короткого замыкания главной петли

кА

50 63 80

Номинальный ток разрыва активной нагрузки

А

630

Номинальный ток разрыва замкнутой петли

A

630

Номинальный ток передачи

A

1700

Механический ресурс

раз

3000 5000 10000

?

?

?

?

Блок НН

Номинальная частота

Гц

50

Номинальное напряжение

кВ

0.4/0.23

Номинальное напряжение изоляции

V

690

Номинальный ток главного контура

A

100~3200

Номинальный ток кратковременной выдержки

кА/с

30/1 50/1 100/1

Номинальный пиковый ток выдержки

кА

63 105 176

Напряжение промышленной частоты на 5 с

кВ

2.5 3.75

?

?

?

?

?

?

Трансформаторная установка

Номинальная частота

Гц

50

Номинальное напряжение

кВ

7.2 12 24 40.5/0.4

Номинальная мощность

кВА

30~1600

Напряжение промышленной частоты на 1 мин

кВ

25/20 35/28 55/50 85/75

Напряжение перенапряжения молниенного импульса

кВ

60 75 125 170

Напряжение импеданса

%

4~6

Диапазон отбора

...

±×2.5% ±×5%

Группа соединения

...

Y,yn0 D,yn11

Тип

...

Масляный тип, сухой тип

?

Корпус шкафа

IP-код высоковольтной и низковольтной камер

...

IP33D

IP-код камеры трансформатора

...

IP23D

Уровень шума (масляный тип/сухой тип)

дБ

≤50/55

Ⅳ.Особенности

Основные особенности предварительно монтируемой трансформаторной подстанции

Напряжение системы: 12 кВ (возможно 24 кВ, 36 кВ); номинальный ток высокого напряжения: 630 А и более;

Комплектация трехмерным трансформатором, снижение потерь, повышение класса мощности до 11-го;

Комплектация трехмерным трансформатором, повышение класса термостойкости изоляции до класса H, возможность длительной работы при температуре 180 градусов;

Комплектация трехмерным трансформатором, уменьшение объема шкафа на 1/4 - 1/5;

Проектирование и изготовление кольцевой сети или узла потребителя в соответствии с требованиями пользователя;

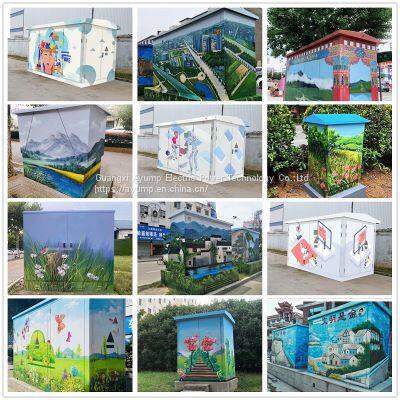

Проектирование шкафа в конфигурации из стальных листов, сложной конфигурации или конфигурации садового ландшафта в соответствии с требованиями пользователя;

Установка автозапчастей, реализация трех дистанционных функций (дистанционное управление, дистанционный мониторинг и дистанционная защита), дистанционный контроль данных, противоугонная защита и управление тарифами электроэнергии;

Полностью комплектный, интеллектуальный, занимает небольшую площадь, требует небольших инвестиций, проект имеет короткие сроки, приближен к центру нагрузки, энергосберегающий, с низкими потерями, удобный в монтаже, подходит для установки.

Ⅴ.Структура

Характеристики конструкции предфабрированной трансформаторной подстанции

1.Малый объем, удобная установка и обслуживание, низкий уровень шума, низкие потери, полная защита.

2.Есть три формы ограждения: стандартный тип, усиленный тип и интегрированный тип в зависимости от низковольтных потребностей и требований электропитания.

3.Этот продукт представляет собой новейшее решение, основанное на иностранной передовой технологии, с учетом внутренних условий и разработан в соответствии с ними. Он называется локализованным американским шкафом.

4.Кольцевая сеть электропитания, система двойного электропитания или система электропитания конечных узлов, подстанция, распределение электроэнергии, учет электроэнергии, компенсация, контроль и защитные устройства.

??
