Meanwell 60W Moistureproof Adaptor 36v European 2P

OUTPUT

MODEL

OWA-60E-36

DC VOLTAGE

36V

RATED CURRENT

1.67A

RATED POWER

60.12W

RIPPLE & NOISE (max.) Note.2

200mVp-p

VOLTAGE TOLERANCE        Note.3

±2.0%

LINE REGULATION

±1.0%

LOAD REGULATION

±1.0%

SETUP, RISE TIME Note.4

500ms, 80ms/230VAC 1000ms, 80ms/115VAC at 95% load

HOLD UP TIME (Typ.)

10ms at full load 115VAC / 230VAC

INPUT

VOLTAGE RANGE

90 ~ 264VAC     127 ~ 370VDC

FREQUENCY RANGE

47 ~ 63Hz

EFFICIENCY (Typ.)

90%

AC CURRENT (Typ.)

1.2A / 115VAC 0.7A / 230VAC

INRUSH CURRENT (Typ.)

COLD START 65A(twidth=750 s measured at 50% Ipeak) at 230VAC

LEAKAGE CURRENT

<0.25mA / 240VAC

PROTECTION

OVERLOAD

105 ~ 115%

Protection type : Hiccup mode, recovers automatically after fault condition is removed

SHORT CIRCUIT

Hiccup mode, recovers automatically after fault condition is removed

OVER VOLTAGE

41 ~ 50V

Protection type : Shut down o/p voltage, re-power on to recover

OVER TEMPERATURE

Shut down o/p voltage, re-power on to recover

ENVIRONMENT

WORKING TEMP.

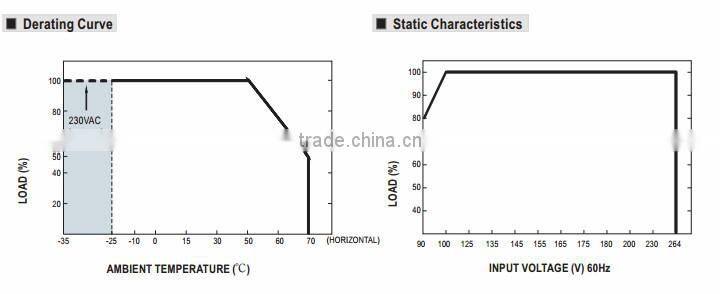

-35 ~ +70℃ (Refer to "Derating Curve")

WORKING HUMIDITY

20~90% RH non-condensing

STORAGE TEMP., HUMIDITY

-40 ~ +80℃ , 10 ~ 95% RH

TEMP. COEFFICIENT

±0.03%/ ℃(0 ~ 50℃ )

VIBRATION

10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes

SAFETY&EMC (Note. 8)

SAFETY STANDARDS

EN61558-1,-2-16 listed; EN60335-1 listed(except for OWA-60E-48,54); IP67 approved for power body

WITHSTAND VOLTAGE

I/P-O/P:3.75KVAC

ISOLATION RESISTANCE

I/P-O/P:100M Ohms / 500VDC / 25 / 70% RH

EMC EMISSION

Compliance to EN55022 (CISPR22) Class B, EN55014-1, EN61000-3-2 class A,EN61000-3-3

OTHERS

MTBF

292.8K hrs min. MIL-HDBK-217F (25 )

DIMENSION

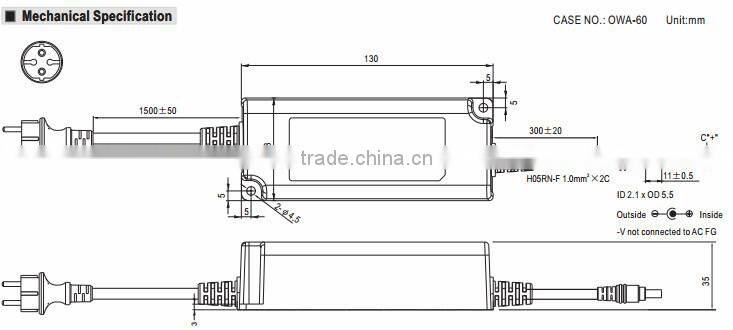

130*53*35mm

PACKING

0.41Kg; 16pcs/6.8Kg/0.85CUFT

NOTE

1.All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of  ambient temperature.

2.Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.

3.Tolerance: includes set up tolerance, line regulation and load regulation.

4.Length of set up time is measured at cold first start.Turing ON/OFF the power supply may lead to increase of the set up time.
