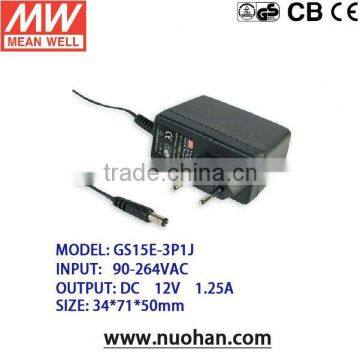

Meanwell 12v 1.25a adaptor/12~15W AC-DC Single Output Wall-mounted type/12~15W switching power supply Quality Choice

ORDER NO.

GS15E-P1J

OUTPUT

SAFETY MODEL NO.

GPSU15E-3

DC VOLTAGE

12V

RATED CURRENT

1.25A

RATED  POWER

15W

CURRENT RANGE

0 ~ 1.25A

RIPPLE & NOISE (max.)

80mVp-p

VOLTAGE ADJ. RANGE

11~ 13V

Fixed

VOLTAGE TOLERANCE

±3.0%,

LINE REGULATION

±0.5%

LOAD REGULATION

±3.0%

SETUP, RISE, HOLD UP TIME

3000ms, 50ms, 16ms  at full load

INPUT

VOLTAGE RANGE

90 ~ 264VAC  127~ 370VDC

FREQUENCY RANGE

47 ~ 63Hz

EFFICIENCY (Typ.)

80%

AC CURRENT (Typ.)

0.5A / 100VAC

INRUSH CURRENT (Typ.)

50A / 230VAC

LEAKAGE CURRENT

0.25mA / 240VAC

PROTECTION

OVERLOAD

105 ~ 250% rated output power

Protection type Hiccup mode, recovers automatically after

fault condition is removed

OVER VOLTAGE

>120% rated output voltage

Protection type : Clamp by zener diode

ENVIRONMENT

WORKING TEMP.

0~+50°C (Refer to derating curve)

WORKING HUMIDITY

20~90% RH non-condensing

STORAGETEMP.,HUMIDITY

-20~+85°C, 10~95%RH

TEMP. COEFFICIENT

±0.03%/°C (0~50°C)

VIBRATION

10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along

 X, Y, Z axes

SAFETY

SAFETY STANDARDS

EN60950-1 approved

WITHSTAND VOLTAGE

I/P-O/P:3KVAC

ISOLATION  RESISTANCE

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25°C/ 70% RH

EMC EMISSION

Compliance to EN55022, EN61000-3-2,3, FCC part 15 Class B

EMC IMMUNITY

Compliance to EN61000-4-2,3,4,5,6,8,11, light industry level, criteria A

OTHERS

MTBF

500Khrs min.      MIL-HDBK-217F (25°C)

DIMENSION

34*71*50mm (L*W*H)

PACKING

180g ; 60pcs / 12Kg / CARTON

CONNECTOR

PLUG

Standard type P1J: 2.1 * 5.5 * 11mm, turning fork type center positive ;

 for stock other type available by customer requested

CABLE

Standard type 18Awg UL11856ft for 3.3v output only for stock other type

available

by customer requested

NOTE

1. All parameters are specially at 230VAC input, rated load and 25°C70%RH ambient.

2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.

3. Tolerance : includes set up tolerance, line regulation and load regulation.

4. The power supply is considered a component which will be installed into a final equipment.

The final equipment must be re-confirmed that it still meets EMC directives.

5.Line regulation is measured from low line to high line at rated load

6..Load regulation is measured from 0% to 100% rated load

7.DC voltage:The output voltage set at point measure by plug terminal &50%load.

8.Efficiency is measured at 115VAC.
