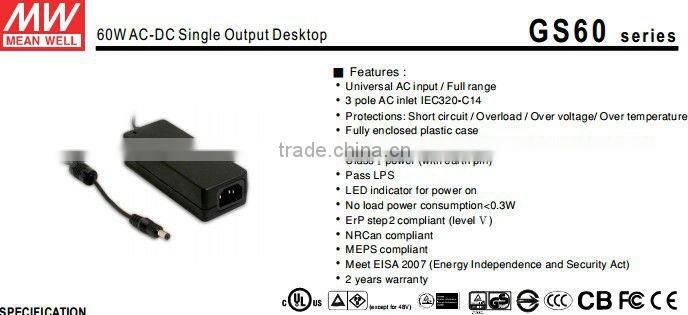

Mean Well GS60A05-P1J 60w 5v Adaptor 60W Desktop Power Supply

ORDER NO.

GS60A05-P1J

OUTPUT

SAFETY MODEL NO

GS60A05

DC  VOLTAGE

5V

RATED CURRENT

6A

RATED  POWER

30W

CURRENT RANGE

0 ~ 6A

RIPPLE & NOISE (max.)

100mVp-p

VOLTAGE TOLERANCE

±5.0%,

LINE REGULATION

±1.0%

LOAD REGULATION

±5.0%

SETUP, RISE,

1000ms, 30ms / 230VAC  1000ms, 30ms / 115VAC at full load

HOLD UP TIME (Typ.)

50ms / 230VAC 15ms / 115VAC at full load

INPUT

VOLTAGE RANGE

90 ~ 264VAC  135~ 370VDC

FREQUENCY RANGE

47 ~ 63Hz

EFFICIENCY (Typ.)

81%

AC CURRENT (Typ.)

1.4A / 115VAC 1A / 230VAC

INRUSH CURRENT (Typ.)

65A / 230VAC

LEAKAGE CURRENT

0.75mA / 240VAC

PROTECTION

OVERLOAD

105 ~ 150% rated output power

Protection type Hiccup mode, recovers automatically after fault

condition is removed

OVER VOLTAGE

5.25 ~ 6.75V

Protection type :Shut down o/p voltage, re-power on to recover

OVER TEMPERATURE

RTH2 > 70°C

Protection type : Shut down o/p voltage, re-power on to recover

ENVIRONMENT

WORKING TEMP.

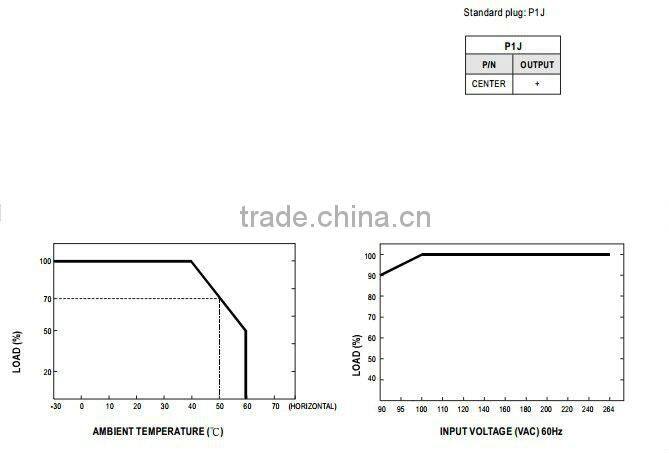

-30~+60°C (Refer to derating curve)

WORKING HUMIDITY

20~90% RH non-condensing

STORAGETEMP.,HUMIDITY

-40~+85°C, 10~95%RH

TEMP. COEFFICIENT

±0.03%/°C (0~50°C)

VIBRATION

10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes

SAFETY

SAFETY STANDARDS

UL60950-1, TUV EN60950-1, BSMI CNS14336, CCC GB4943, approved

WITHSTAND VOLTAGE

I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC

EMC EMISSION

Compliance to EN55022 class B, EN610002,3, FCC PART 15 / CISPR22

class B, CNS13438 class B, GB9254, GB17625.1

EMC IMMUNITY

Compliance to EN61000-4-2,3,4,5,6,11, light industry level criteria A

ISOLATION  RESISTANCE

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25°C/ 70% RH

OTHERS

MTBF

711Khrs min.      MIL-HDBK-217F (25°C)

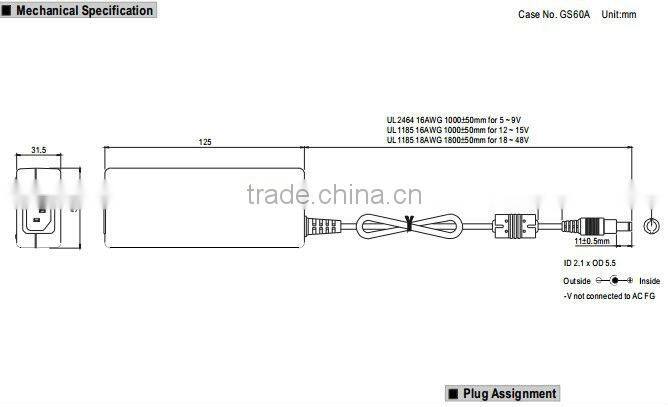

DIMENSION

125*50*31.5mm (L*W*H)

PACKING

0.305Kg; 40pcs/13.02Kg/1.05CUFT

CONNECTOR

PLUG

Standard type P1J:2.1 * 5.5 *11mm, tuning fork type,center positive

for stock other type available by customer requested

CABLE

See page 2 other type available by customer requested

NOTE

1. All parameters are specially at 230VAC input, rated load and 25°C70%RH ambient.

2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.

3. Tolerance : includes set up tolerance, line regulation and load regulation.

4. The power supply is considered a component which will be installed into a final equipment. The final

equipment must be re-confirmed that it still meets EMC directives.

5.Line regulation is measured from low line to high line at rated load

6..Load regulation is measured from 0% to 100% rated load

7.DC voltage:The output voltage set at point measure by plug terminal &50%load.

8.Efficiency is measured at 230VAC.
