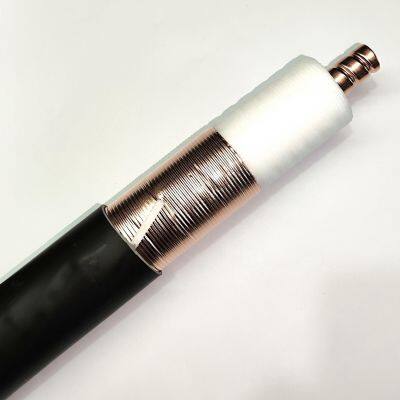

1-5/8" Радиационный кабель HLRHTCYZ-50-42H 1-5/8" Течучий кабель

1-5/8" Радиационная кабельная линия HLRHTCYZ-50-42H 1-5/8" Течущая кабельная линия

•


• ?

• Течущая кабельная линия функционирует как распределенная антенна для обеспечения связи в тоннелях, шахтах

• ? ? ? ?и крупных зданий и комплексов зданий и представляет собой решение для любого применения в ограниченных зонах.

• Щели в медном внешнем проводнике позволяют контролируемой части внутренней радиочастотной энергии

? ? ? радиационно распространяться в окружающую среду. Наоборот, сигнал, переданный вблизи кабеля, будет входить в щели и распространяться вдоль кабеля.

• Эта течевая кабельная линия использует низкотекучий целлюлозный пенополиэтиленовый диэлектрик и гофрированный медный фольгированный внешний проводник, которые обеспечивают превосходные электрические характеристики вместе с хорошими гибкими свойствами.

Технические характеристики

Размеры и материалы конструкции?

1.Внутренний проводник ------ спиральная медная трубка ------------------------------------------ 18,00 мм

2.Изоляция -------------- физически вспененный полиэтилен ----------------------------------- 42,80 мм

3.Внешний проводник ------ перекрывающаяся медная фольга --------------------------------------- 43,80 мм

4.Оболочка ------------------черный ПЭ или низко дымистый безгалогенный огнезащитный ---------------- 48,00 мм

МЕХАНИЧЕСКИЕ И ЭКОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Минимальный радиус изгиба ------------------------------------- 500 мм

2. Радиус многократного изгиба (15 раз) ---------------------- 700 мм

3. Изгибающий момент ----------------------------------------------- 16,0 Н·м

4. Масса --------------------------------------------------------- 730/890 г/м

5. Рекомендуемое расстояние между зажимами ------------------------------ 1,0 - 1,3 мм

6. Минимальное расстояние до стены ------------------------------------ 80 мм

7. Сила растяжения --------------------------------------------------- 3000 Н

8. Температура хранения ---------------------------------------- ﹣55 ℃ ~ ﹢85 ℃ (PE) ﹣30 ℃ ~ ﹢80 ℃ (LSZH)

9. Температура установки ------------------------------------- ﹣40 ℃ ~ ﹢60 ℃ (PE) ﹣20 ℃ ~ ﹢60 ℃ (LSZH)

10. Температура эксплуатации-------------------------------------от -55 °C до +85 °C (PE)от -30 °C до +80 °C (LSZH)

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Электрическая емкость----------------------------------------75 пФ/м

2. Импеданс-----------------------------------------50±2 Ом

3. Скорость распространения волны---------------------------------------------89%

4. Сопротивление изоляции------------------------------＞10000 МОм?км

5. Противодавление оболочки---------------------------------------10 кВ

6. Напряжение изоляции--------------------------------15.0 кВ

7. Сопротивление внутреннего проводника постоянному току------------------1.5 Ом/км

8. Сопротивление внешнего проводника постоянному току-----------------2.0 Ом/км

9. Рабочая частота-----------------------------30~2700 МГц

10. Оптимальная рабочая частота----------------700~2700 МГц

11. Зоны задержания--------------------------------------1085~1150 МГц и 2170~2300 МГц

12. КСВВ

? ? ? ? 75~150 МГц-----------------------------------≤1.3

? ? ? ? 300~500 МГц---------------------------------≤1.3

? ? ? ? 800~960 МГц---------------------------------≤1.3? ? ? ?

? ? ? ? 1700~2025 МГц------------------------------≤1.3

? ? ? ? 2110~2170 МГц------------------------------≤1.3

? ? ? ? 2300~2400 МГц------------------- ----------≤1.3

? ? ? ? 2500~2700 MHz------------------------------≤1.3

13.АТТЕНУАЦИЯ и ПОТЕРИ СВЯЗИ

Частота (МГц)? ? ? ? Аттенуация (дБ/100 м. 20℃.±5%)? ? Потери связи (дБ. 2 м. 50%/95%.±5 дБ?)

? ? ? ?75МГц----------------------------------0.6----------------------------------------------62/73

? ? ? ?100МГц---------------------------------0.7----------------------------------------------60/68

? ? ? ?150МГц---------------------------------0.9----------------------------------------------63/73

? ? ? ?350МГц---------------------------------1.3----------------------------------------------75/90

? ? ? ?450MHz---------------------------------1.5----------------------------------------------78/79

? ? ? ?800MHz---------------------------------2.2----------------------------------------------70/73

? ? ? ?900MHz---------------------------------2.4----------------------------------------------69/72

? ? ? ?960MHz---------------------------------2.5----------------------------------------------67/71

? ? ? ?1800MHz---------------------------------3.6----------------------------------------------64/68

? ? ? ?1900MHz--------------------------------3.9----------------------------------------------63/68

? ? ? ?2000MHz--------------------------------4.1----------------------------------------------63/67

? ? ? ?2100MHz--------------------------------4.4----------------------------------------------63/68

? ? ? ?2400MHz--------------------------------5.2----------------------------------------------62/68

? ? ? ?2600MHz--------------------------------5.6----------------------------------------------62/66

? ? ? ?2620MHz--------------------------------5.8----------------------------------------------61/65

? ? ? ?2700MHz--------------------------------6.3----------------------------------------------60/64
