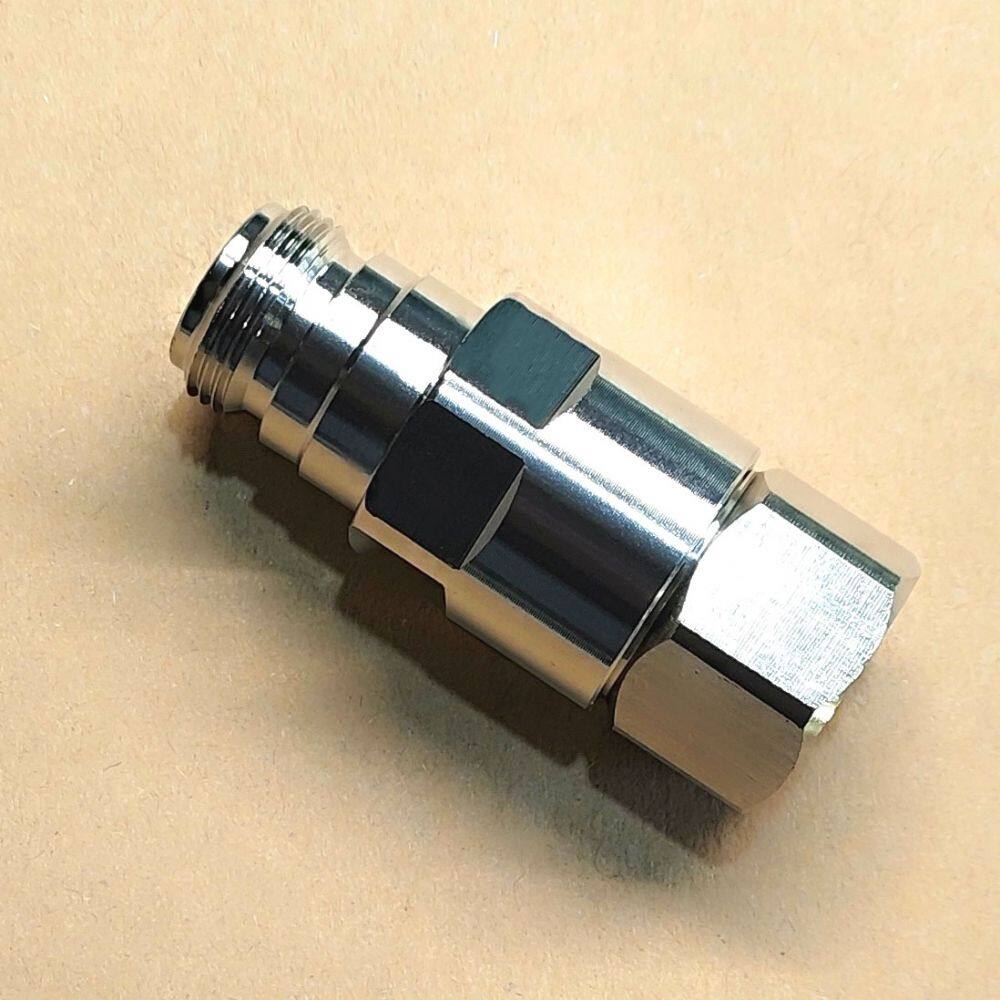

Женский разъем N для излучающего кабеля 1/2"

N-соединитель женского типа для радиационного кабеля диаметром 1/2"

Эти высокопроизводительные коаксиальные кабельные соединители специально разработаны для обеспечения наиболее качественного интерфейса между соединителем и кабелем. Соединители представляют собой отличное решение для пользователей, поскольку позволяют быстро, легко и надежно устанавливать их в любом месте. Они крепятся к подготовленному кабелю одним целым, что гарантирует безошибочную установку. Все соединители полностью проверены на соответствие механическим и электрическим спецификациям. Они доступны в самых популярных размерах кабелей с интерфейсами типа N и DIN.

ОСОБЕННОСТИ / ПРЕИМУЩЕСТВА

1. Быстрая и простая установка

2. Лучший показатель ПИМ в своем классе

3. Низкий КСВ

4. Полностью водонепроницаемый - гарантирует безопасную и долгосрочную работу в самых суровых условиях.

5. Соответствует стандартам RoHS (ЕС) и CRoHS (Китай).

Материал и покрытие

1.Внутренний проводящий контакт..............................................................................Латунь / Серебряное покрытие

2.Внутренний проводящий разъем.......................................................................Оловянный бронза / Серебряное покрытие

3.Изделие из изоляционного материала.....................................................................ПТФЭ/ТПХ

4.Корпус и внешний проводник.....................................................................Латунь / Покрытие триметаллом

Электрические характеристики

1.Характеристическое сопротивление..................................................................50 Ом

2.Диапазон частот....................................................................................Постоянный ток~6 ГГц

3.Сопротивление изоляции.............................................................................≥5000 МОм

4.Напряжение электрической прочности.............................................2500 В действующего значения

5.Рабочее напряжение...........................................................................1500 В действующего значения

6.Сопротивление центрального контакта...........................................≤1.0 мОм

7.Сопротивление внешнего контакта...............................................≤0.25 мОм

8.Вставной убыток.....................................................................................≤0.12 дБ

9.ВЧКС.....................................................................................................≤1.20

10.ПИМ3 (2*43 дБм)................................................................................ ≤-155 дБц

Спецификации по окружающей среде и механическим характеристикам

1.Издержимость (стыковка)......................................................................≥500 циклов

2.Метод испытания на механический удар........................................................ MIL-STD-202, Метод 213, Условия испытаний D

3.Метод испытания на вибрацию........................................................................... MIL-STD-202, Метод 204, Условия A

4.Диапазон температур...............................................................................от -65°C до +85°C

5.RoHS............................................................................................................Соответствует
