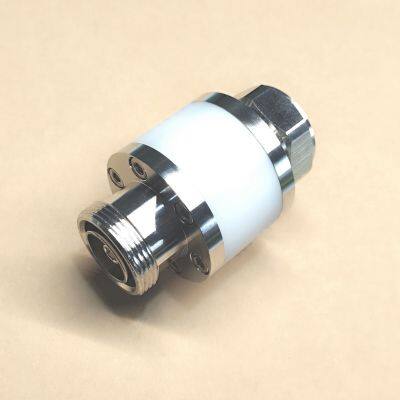

DC-BLOCK DB-6DFM DB-7/16FM-6

DC-BLOCK DB-6DFM DB-7/16FM-6

Этот блокировщик постоянного тока используется для предотвращения протекания постоянного тока и низкочастотных импульсов тока по внутреннему и внешнему проводникам линии передачи, при этом обеспечивая беспрепятственное прохождение радиочастотных сигналов. Используется преимущественно в беспроводных системах связи с утечкой кабелей в метро или тоннелях скоростных железных дорог.

Технические характеристики

1.Диапазон частот---------------------------50-6000 МГц

2.Импеданс----------------------------------50 Ом

3.Вставной потеря-------------------------------0,25 дБ @50-6000 МГц

4.ВЧКС----------------------------------------1,15 @50-3000 МГц

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1.25?@3000-6000MHz

5.Взаимомодуляция (IM3)----------------------155dBc, типично -160dBc (2x20W)

6.Наведенное постоянное напряжение блокировки------------------------3KV

7.Внутренняя емкость------------------------1нФ

8.Внешняя емкость------------------------7нФ

9.Класс защиты от окружающей среды-------------------------IP67

10.Тип интерфейса------------------------------DIN male/DIN female

11.Диапазон температур-------------------------от -40 до 85°C

12.Вес--------------------------------------320 г
