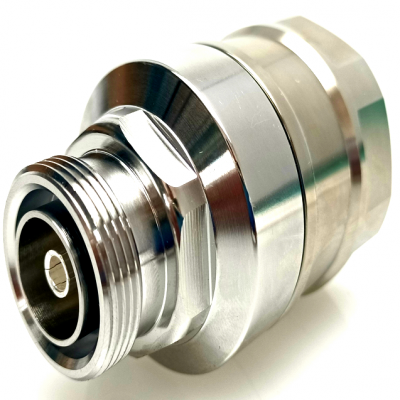

Самка DIN для излучающего кабеля диаметром 1-1/4 дюйма

DIN-соединитель женского типа для радиационного кабеля диаметром 1-1/4"

Эти высокопроизводительные коаксиальные кабельные соединители специально разработаны для обеспечения наиболее качественного соединения кабеля и соединителя. Соединители представляют особую ценность для пользователей, поскольку позволяют быстро, легко и надежно устанавливать их в любом месте. Они крепятся к подготовленному кабелю целиком, что гарантирует безошибочную установку. Все соединители полностью тестируются на соответствие механическим и электрическим спецификациям. Они доступны для всех популярных диаметров кабелей с интерфейсами типа N, DIN и 4310.

ОСОБЕННОСТИ / ПРЕИМУЩЕСТВА

1. Быстрая и простая установка

2. Лучший показатель ПИМ в своем классе

3. Низкий КСВ

4. Полностью водонепроницаем - гарантирует безопасную и долгосрочную работу в самых суровых условиях.

5. Соответствует стандартам RoHS (ЕС) и CRoHS (Китай).

Материал и покрытие

1.Внутренний проводник (контакт)..............................................................................Медь желтая / Серебряное покрытие

2.Внутренний проводник (разъем).......................................................................Бронза оловянная / Серебряное покрытие

3.Изделие изоляции.....................................................................................................ПТФЭ/ТПХ

4.Корпус и внешний проводник.....................................................................Медь желтая / Покрытие триметаллом

Электрические характеристики

1.Характеристическое сопротивление..................................................................50 Ом

2.Диапазон частот....................................................................................Постоянный ток~3.8 ГГц

3.Сопротивление изоляции.............................................................................≥5000 МОм

4.Пробивная напряженность диэлектрика........................................................2500 В действующее

5.Рабочее напряжение..................................................................................1500 В действующее

6.Сопротивление центрального контакта....................................................................≤1.0 мОм

7.Сопротивление внешнего контакта......................................................................≤0.25 мОм

8.Вставной затухание...........................................................................................≤0.10 дБ

9.ВЧКС..........................................................................................................≤1.10

10.ПИМ3 (2*43 дБм)................................................................................... ≤-155 дБц

Спецификации по окружающей среде и механическим характеристикам

1.Прочность (разъемы)...............................................................................≥500 циклов

2.Метод испытания на механический удар........................................................ MIL-STD-202, Метод 213, Условия испытаний D

3.Метод вибрационного испытания........................................................................... MIL-STD-202, Метод 204, Условия испытаний A

4.Диапазон температур...............................................................................от -65°C до +85°C

5.RoHS............................................................................................................Соответствует
