Оптический волоконный настольный ящик

1, Обзор

Оптический настольный ящик, также называемый оптической информационной коробкой, оптической панелью или информационной панелью. Это продукт пользовательского терминала, реализующий решение ?оптика до дома?. Он используется в домашних условиях или рабочей зоне для завершения оптического доступа и вывода портов, обеспечивая устройства для фиксации, раскрытия, снятия оболочки, соединения и защиты оптического волокна, а также позволяя учесть небольшое количество резервного оптического волокна. Внутри могут быть установлены холодные разъемы, оптические волоконные разъемы на месте, трубки для защиты предохранительных вставок и другие детали для удовлетворения требований монтажа различных оптических кабелей (в частности, бабочкообразных вводных кабелей). Оптическая панельная коробка изготовлена из материалов инженерной пластики, имеет элегантный внешний вид, подходит для FTTH, FTTO, FTTD и т. д., может быть удобно использована в различных условиях монтажа; сочетается с другими семейными панелями A86, кабельной проводкой и обеспечивает максимальную совместимость; можно установить 2 адаптера оптических интерфейсов FC (тип), SC, LC, что позволяет пользователям формировать больше вариантов; крупнодиаметральный обмоточный столб на коробке обеспечивает практически полную защиту оптического волокна.

2, требования к продукту

A) Фотофибровая панельная коробка должна быть удобно открываемой, простой в использовании и иметь функцию защиты от пыли.

B) Должна обеспечивать возможность сварного, холодного и других способов соединения на месте, а также обеспечить фиксацию и защиту оптических заголовков.

C) Должна иметь входные порты для одноядерных или двухядерных кабелей и выходные интерфейсы для адаптеров типа SC или LC (одинарных или двойных).

D) Должна иметь функцию фиксации бабочкового оптического кабеля и других обычных внутридомашних и наружных кабелей, при этом ее характеристики не должны пострадать.

E) Должна иметь функцию укладки оставшихся волокон.

F) Должен полностью соответствовать требованиям радиуса изгиба оптического волокна и обеспечивать прокладку и защиту оптического волокна.

G) Бабочковый оптический кабель может быть введен с боковой стороны или снизу панельной коробки для оптических волокон.

3, параметры производительности продукта

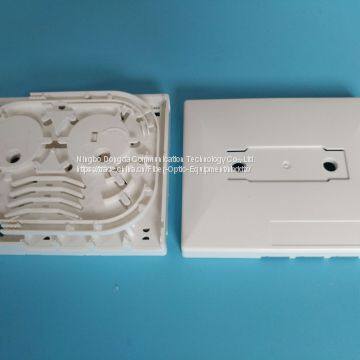

A) Фотофибровая панельная коробка состоит из накладной крышки и донной коробки и т.д.

B) Спецификации соответствуют типу 86, размеры корпуса типа 86 составляют 86 мм * 86 мм, высота не менее 22 мм.

C) описание может ссылаться на чертежи.

D) устройство фиксирующей коробки оптической панели волоконного оптика с одноконцевым или двухконцевым адаптером типа SC.

E) Оптическая панель волоконного оптика крышки коробки, нижняя часть коробки изготовлена из высококачественного пластика ABS.

F) Другие свойства строго соответствуют соответствующим национальным стандартам и стандартам качества продукции отрасли.
