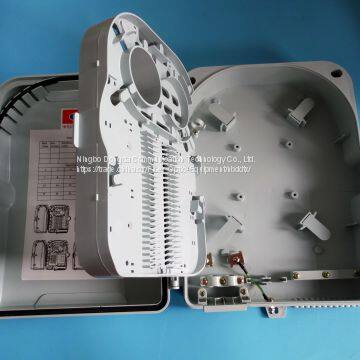

Коробка для оптоволоконного кабеля с 24 ядрами

FTTH, ONU оптоволоконный распределительный ящик, распределительный ящик оптоволоконной кабельной линии, переходной ящик оптоволоконной кабельной линии, распределительный ящик в коридоре, широкополосный распределительный ящик

1. Используется в различных сценариях: внутри и снаружи помещений, на стенах, на опорах, в новых и старых проектах.

2. Формованный ящик, с дизайном монтажной платы, элегантный внешний вид, небольшие размеры, легко монтируется, быстро устанавливается, удобен для масштабных строительных работ.

3. Порт модуля делителя наклонен под углом 15 градусов, прокладка кабелей проходит плавно.

4. Серия вставочных интегрируемых блоков комбинируется легко, удобно расширять, экономия инвестиций.

5. Кабель для внутренней проводки с специальным карманом для крепления с подвижным соединением для ввода в ящик, надежная фиксация, высокая эффективность и простота монтажа.

6. Масштабная заводская прокладка жил кабеля, обеспечивает быстрое развертывание с высоким качеством и низкими затратами.

Прокладка и сварка оптоволоконных кабелей

A. Для удобства сварки ящик можно снять для проведения операций, либо можно снять сварочный диск;

B. Поднимаем вращающийся каркас модуля делителя вверх, извлекаем ящик и снимаем ползунок для прокладки оптоволокна, чтобы его можно было правильно расположить;

C. Длина разъединения кабеля составляет около 1,5 м, проводится разъединение вокруг изоляционной ленты кабеля несколько раз и крепятся зажимы;

D. Линия сварки оптического кабеля показана на рисунке 4. После завершения операции вставьте вращающийся каркас модуля в ось поворота петли;

E. Сварка после подключения SC-пigtail-коннектора в входной порт разделителя, например, временно открытого ?паркованного в парковочной зоне?;

F. Заземление армированного сердцевины волокна, земляная проводка от оптического кабеля направляется на землю;

G. Фиксируется прорезист для волоконно-оптических проводов и устанавливается коробка на заднюю стену.

I. Характеристики продукта:

Ningbo Dongda communication 12-ядерный, 24-ядерный, 48-ядерный волоконно-оптический бокс, подходящий для сети FTTH, телекоммуникационной сети, сети данных, локальной сети. Продукт изготовлен методом литья из высококачественной инженерной пластмассы, может вмещать до 36-ядерный кабель с резиновой изоляцией, имеет функции защиты от ультрафиолетового излучения и водозащиты. Есть 2 входа и 2 выхода кабелей, возможны настенной монтаж и монтаж на столб. Используются обручевые условия.

Два признака и инструкции по монтажу:

1: Корпус изготовлен из материала ПК/АБС, срок службы более 20 лет.

2: Двухслойная конструкция, верхний слой - слой прокладки светоделителей, нижний слой - слой сварки оптических волокон.

3: Модуль светоделителя выполнен по модульному принципу выдвижного типа, обладает высокой взаимозаменяемостью и универсальностью.

Три: Основные технические параметры (соответствуют требованиям коммутационных шкафов кабелей YD/T988-2007)

1: Температура рабочей среды: от -40 °C до +60 °C

2: Относительная влажность воздуха: не более 95% (при +40 °C)

3: Атмосферное давление: 70 КПа - 106 КПа

4: Количество подключений оптических кабелей: 1Х2 штуки (нижний кабель)

5: Количество вводов кожуха волокна: 1Х2 штуки (нижнее волокно)

6: Угол открытия двери корпуса: 180 градусов

7: Подсоединитель можно выбрать SC/FC/LC

8: Уровень напряжения заземления не менее 3000 В (постоянного тока) / 1 мин, без пробоя, без дуги.

9: Изоляционное сопротивление: более 2Х1000 МОм / 500 В

10: размер: 380*300*100 (мм)

11: вес: 5.5 кг
