Оптический шкаф для соединения оптоволоконных кабелей

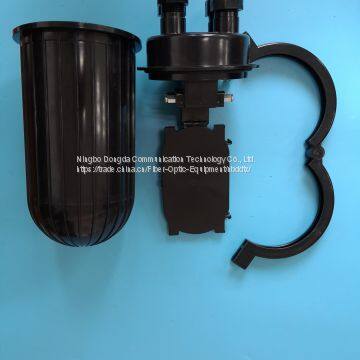

Коробка соединения кабеля, также называемая коробкой и стаканом соединения кабеля, представляет собой конец локального кабеля доступа, а затем через перемычку оптического волокна осуществляется доступ к оптическому коммутатору. Она защищает от старения, вызванного воздействием природных факторов, таких как изменения температуры, свет, кислород и микроорганизмы, и обладает отличной механической прочностью. Корпус коробки соединения оптического кабеля имеет жесткую конструкцию, способную выдерживать самые тяжелые изменения окружающей среды. Кроме того, она обладает свойствами самозатухания огня, водонепроницаемости, ударопрочности, стойкости к удару, растяжению и скручиванию кабеля.

Редактирование внутренней структуры

1. Поддерживающий каркас: основная часть внутреннего компонента.

2. Устройство для фиксации оптического волокна: используется для фиксации оптоволоконного кабеля и основания, а также для усиления оптоволоконного кабеля. Во-первых, в нем фиксируется армирующий сердечник кабеля; во-вторых, оптоволоконный кабель и поддерживающий каркас зажимаются и фиксируются; в-третьих, оптоволоконный кабель и коробка соединения, а также вход и выход кабеля герметично фиксируются термоусадочной оболочкой. [1]

3. Устройство для размещения волокна: последовательно хранит соединитель оптического волокна и оставшееся волокно. Длина оставшегося оптического волокна должна быть менее 1 метра, а длина оставшегося пути волокна PAN не менее 35 мм. При этом приемные тарелки расположены более чем на четырех уровнях и имеют большую емкость. Приемные тарелки можно регулировать в зависимости от количества жил, подключенных оптоволоконным кабелем.

4. Защита стыков оптоволоконных кабелей: после размещения тепловосприимчивого защитного стакана в приемный лоток, фиксирующий зажим на сердечнике также может быть фиксирован силиконовой клеевой массой.

5. Герметизация кабеля и разъемного блока стыка кабеля и в основании кабельного вводного блока и кабельного разъема производится путем шлифования абразивной бумагой, полировки, очистки чистящим раствором, нанесения алюминиевой пасты, а затем размещения кабеля в тепловосприимчивой трубке, которую помещают в разъемный блок, и медленного нагрева тепловосприимчивой трубки с помощью горелки от середины к концам, после чего она полностью сжимается.

Редактор приложений

Полезная модель подходит для прямого и разветвленного соединения кабелей различной конструкции, таких как наружные воздушные, трубопроводные, прямозаглубленные и другие способы прокладки.

Соединение в комнате терминала структурного оптоволоконного кабеля.

Блоки соединения оптоволокон обычно подходят для использования в помещении или на открытом воздухе. Они не предназначены для длительного использования на открытом воздухе. Если необходимо их использовать вне помещения, необходимо принять защитные меры. Температура эксплуатации: для внутрисменной установки: от -5 °C до +40 °C, для наружной установки: от -20 °C до +60 °C.

Редактор характеристик

Полезная модель может играть роль защиты и обеспечения непрерывности, а корпус выполнен из армированного пластика, что обеспечивает такие преимущества, как высокая прочность, коррозионная стойкость, зрелая конструкция, надежная герметичность и удобство монтажа.

Редактор классификации

В зависимости от способа соединения оптоволоконной кабели он может быть разделен на прямой и разъемный типы.

В зависимости от возможности монтажа адаптера сборки он может быть разделен на тип с адаптером сборки и тип без адаптера сборки.

По классификации материала корпуса он может быть разделен на пластиковый корпус и металлический корпус.

Редактирование по назначению

Подготовка волокна

1. Удалите оболочку волокна (если она есть, удалите также экран и броню), затем удалите оберточный слой, чтобы открыть свободный стержень, конкретный метод - в соответствии с рекомендуемыми стандартными методами и шагами производителя оптоволокна, длина подготовки - 3 м.

2. Очистите свободный стержень и упрочните сердцевинную оболочку с помощью чистящего средства, удалите лишний заполнительный кожух и полируйте участок длиной 150 мм оболочки волокна с помощью предоставленной шлифовальной бумаги.

Установка оптоволоконного кабеля

1. Выберите уплотнительный кольцо с минимальным внутренним диаметром в соответствии с наружным диаметром оптического кабеля и наложите два уплотнительных кольца на оптоволоконный кабель.

2. Поместите кабель в соответствующее отверстие.

3. Соедините экранирование и заземление.

4. Обмотайте самозапирающуюся адигезивную ленту между двумя уплотнительными кольцами так, чтобы лента была обмотана до наружного диаметра уплотнительного кольца, образуя уплотненный конец оптоволоконного кабеля.

5. Поместите уплотненный конец оптического волокна в отверстие для кабеля.

6. Через армирующую трубку кабеля закрепите седло и кабельную жилу на кронштейне, на основании разъемного блока оптического кабеля, затяните винт трубчатого зажимного устройства, затягивая трубчатый зажим до упора.

7. На оптоволоконном кабеле наложите ленту из нейлона, отрежьте оставшуюся длину.

8. Остальные отверстия для кабеля запломбируйте пробками. На пробку нанесите ту же адигезивную ленту, выполняя требования, аналогичные п. 5.2.4.

9. Усиливающий элемент навивается на закруглённый головкой винт опоры сварной пластины и прижимается.
