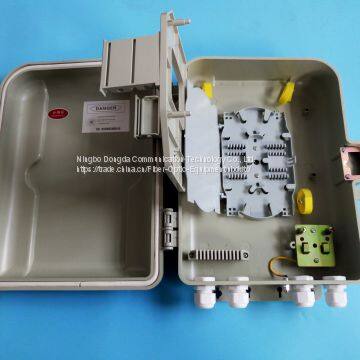

Коробка для оптоволоконного кабеля с 16 жилами

Краткое описание продукции:

Обзор продукции:

Монтируется на внешнюю стену, на стойку, обеспечивает удобное соединение и распределение кабелей, а также позволяет разместить светораспределитель и обеспечить освещение.

Особенности продукции:

1. Для наружной стеновой подвески и крепления на стойку предусмотрен выбор соответствующих типов крепления.

2. Корпус изготовлен из высококачественного материала SMC, снаружи покрыт лакокрасочным покрытием, обладает хорошей глянцевостью. Срок службы более 20 лет.

3. Объединяет в себе функции сварки, светораспределения и распределения, позволяет осуществлять соединение кабелей и прямой подключение.

4. Возможность ввода кабелей, удобство эксплуатации, рациональная конструкция.

5. Удобная фиксация кабелей и заземление, достаточно места для проводки в коробке.

6. Используется конструкция с откидной крышкой, высокая плотность расположения портов и светильников.

7. Двухслойная конструкция, верхний слой - слой подключения светораспределительных устройств, нижний слой - слой сварки оптических волокон.

Модуль разделителя света № 8 имеет модульный дизайн выдвижного типа и обладает высокой взаимозаменяемостью и универсальностью;

Три: основные технические параметры (соответствуют требованиям телекоммуникационного кабельного ящика YD/T988-2007)

1: Температура эксплуатации: от -40 °C до +70 °C;

2: Температура хранения: от -40 °C до +70 °C;

3: Влажность: менее 90% (+30 °C);

4: Атмосферное давление: 62 КПа - 106 КПа;

5: Изоляционное сопротивление: Изоляционное сопротивление между заземляющим устройством и металлическими частями корпуса не менее 2×104 МОм/500 В (постоянного тока);

6: Пробивная напряженность: Заземленное напряжение между заземляющим устройством и металлическими частями не менее 3000 В (постоянного тока)/1 мин;

7: Вставочный убыток: IL = 0,3 дБ (PC); IL = 0,3 дБ (тип APC);

8: Возвратный убыток: RL = 40 дБ (PC); RL = 50 дБ (UPC); RL = 60 дБ (тип APC);

9: Взаимозаменяемость: менее 0,2 дБ.

10: Уровень заземленного напряжения не менее 3000 В (постоянного тока)/1 мин, без пробоя, без дуги.

Два. Показатели производительности

Основная рабочая температура: от -40 градусов до +70 градусов;

Основная температура хранения: от -40 до +70 градусов Цельсия;

Основная влажность: менее 90% (+30 градусов);

Основное атмосферное давление: 62 КПа ~ 106 КПа;

Основное: сопротивление изоляции между заземляющим устройством и металлическими рабочими частями не менее 2X104 МОм/500 В (постоянного тока);

Основное: высокое напряжение между заземляющим устройством и высоковольтным корпусом машины не менее 3000 В (постоянного тока)/1 мин;

Основные вставочные потери: IL = 0.3 дБ (PC); IL = 0.3 дБ (тип APC);

Основные потери от эхо: RL = 40 дБ (PC); RL = 50 дБ (UPC); RL = 60 дБ (тип APC);

Основная взаимозаменяемость: менее 0.2 дБ.

Три. Описание функций

Основной корпус изготовлен из высококачественных инженерных пластиков, имеет хорошую герметичность и устойчивость к воздействию погодных условий, подходит для монтажа на стену и столбы как внутри помещений, так и на улице, класс защиты до IP55;

Основное специальное крепление кабеля внутри помещения, обеспечивает, чтобы сила вытягивания кабеля после закрепления внутри помещения была не менее 20 Н.

Особая сквозная отверстия для базового быстрого разъема, быстрый разъем для кабельных концов в помещении может быть выполнен в корпусе, работа с терминалами быстрого разъема более удобна;

Базовое надежное устройство для ввода, фиксации, очистки и защитной заземления бронированного кабеля, максимально может быть закреплено 2 бронированных кабеля на улице;

Плата имеет конструкцию, разработанную для максимального использования пространства в корпусе, гарантирующую достаточный радиус изгиба волокна и облегчающую пользователю зарезервировать подходящий запас оптического волокна и разместить его рационально;

Изготовлено из высококачественной холоднокатаной стальной пластины с водонепроницаемым порошковым электростатическим покрытием;

Дверь изготовлена из высококачественного водонепроницаемого замкового ящика для наружного монтажа, монтаж быстрый и удобный;

Поддерживает управление всеми видами оптических разъемов, такими как SC, LC, ST, MT-RJ и т.д.;

Устройство позволяет осуществлять хранение, удобное обслуживание и многократное техническое обслуживание оптических кабелей.
