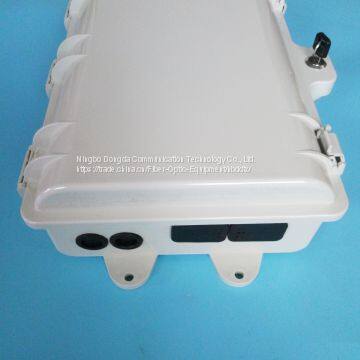

Коробка для оптоволоконного кабеля с 16 жилами

Краткое описание продукции:

Обзор продукта:

Монтируется на наружную стену, на стойбу, обеспечивает удобное соединение и распределение кабеля, а также позволяет разместить светораспределитель и выполнить освещение.

Особенности продукта:

1. Предназначен для наружной стеновой подвески или крепления на стойбу с помощью обруча.

2. Корпус изготовлен из высококачественного материала SMC, снаружи покрыт лаком, имеет хороший блеск. Срок службы более 20 лет.

3. Объединяет в себе сварку, светораспределение и распределение кабеля, позволяет осуществить соединение кабеля и прямую вставку.

4. Возможность ввода кабеля, удобство в эксплуатации, рациональная конструкция.

5. Удобная фиксация кабеля и заземление, достаточно места для проводки в коробке.

6. Используется конструкция с откидной панелью, высокая плотность расположения портов и освещающих устройств.

7. Двухслойная конструкция: верхний слой - слой подключения светораспределительного устройства, нижний слой - слой сварки оптических волокон.

8-й модуль делителя света имеет модульный дизайн выдвижного типа и обладает высокой взаимозаменяемостью и универсальностью;

Третий пункт: основные технические параметры (соответствуют требованиям коммутационных кабельных ящиков по стандарту YD/T988-2007)

1: Температура эксплуатации: от -40 °C до +70 °C;

2: Температура хранения: от -40 °C до +70 °C;

3: Влажность: менее 90% (при +30 °C);

4: Атмосферное давление: 62 КПа - 106 КПа;

5: Изоляционное сопротивление: изоляционное сопротивление между заземляющим устройством и металлическими частями корпуса не менее 2×10? МОм/500 В (постоянного тока);

6: Накладное напряжение: напряжение заземления между заземляющим устройством и металлическими частями не менее 3000 В (постоянного тока)/1 мин;

7: Вставной убыль: IL = 0,3 дБ (PC); IL = 0,3 дБ (тип APC);

8: Возвратный убыль: RL = 40 дБ (PC); RL = 50 дБ (UPC); RL = 60 дБ (тип APC);

9: Взаимозаменяемость: менее 0,2 дБ.

10: Уровень напряжения заземления не менее 3000 В (постоянного тока)/1 мин, без пробоя, без дуги.

Второй пункт: показатели производительности

Основная рабочая температура: от -40 градусов до +70 градусов;

Основная температура хранения: от -40 до +70 градусов Цельсия;

Основная влажность: менее 90% (+30 градусов);

Основное атмосферное давление: 62 Кпа ~ 106 Кпа;

Основное: сопротивление изоляции между заземляющим устройством и металлическими рабочими частями не менее 2Х104 М/500В (постоянного тока);

Основное: высокое напряжение между заземляющим устройством и высоковольтной машиной блока не менее 3000В (постоянного тока) /1мин;

Основные потери вставки: IL = 0,3 дБ (PC); IL = 0,3 дБ (тип APC);

Основные потери эхо: RL = 40 дБ (PC); RL = 50 дБ (UPC); RL = 60 дБ (тип APC);

Основная взаимозаменяемость: менее 0,2 дБ.

Три. Описание функций

Основной блок выполнен из высококачественных инженерных пластиков, имеет хорошую герметичность и устойчивость к воздействию погодных условий, подходит для установки на стенах и опорах как внутри помещений, так и на улице, степень защиты до IP55;

Основное специальное крепление кабеля внутри помещения, обеспечивает, чтобы сила выдергивания кабеля внутри помещения после закрепления была не менее 20 Н.

Особый проходной отверстие для базового быстрого разъема, быстрый разъем для внутреннего кабельного терминала можно осуществлять внутри корпуса, работа с терминалами быстрого разъема более удобна;

Базовое надежное устройство для ввода, фиксации, обшивки и защитной заземления бронированного кабеля, максимально может быть закреплено 2 наружных бронированных кабеля;

Платообразная структура разработана с целью полного использования пространства корпуса, обеспечения достаточного радиуса изгиба волокна и облегчения для пользователя резервирования соответствующего избыточного оптического волокна и разумной укладки волокна;

Изготовлено из высококачественной холоднокатанной стальной пластины с водонепроницаемым порошковым электростатическим покрытием;

Дверь изготовлена из высококачественного наружного водонепроницаемого замкового ящика, монтаж на стену осуществляется быстро и удобно;

Поддерживает управление всеми видами оптических разъемов, такими как SC, LC, ST, MT-RJ и др.;

Устройство позволяет осуществлять хранение, удобное обслуживание и многократное техническое обслуживание оптического кабеля;
