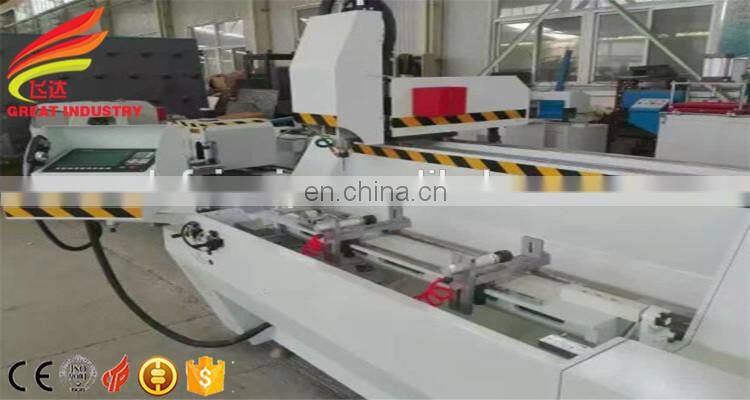

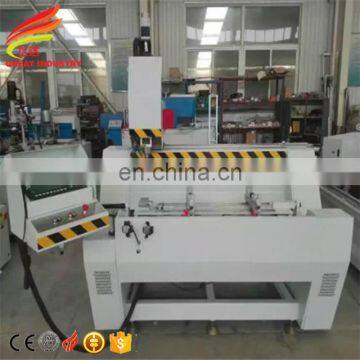

Aluminum Profile CNC Copy Routing Machine

Aluminum Profile CNC Copy Routing Machine

Product Application aluminium profile machine

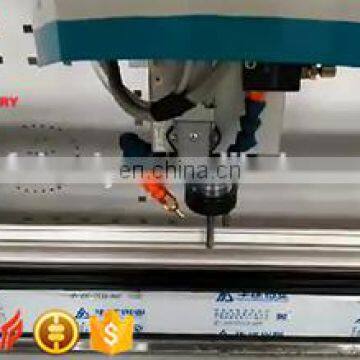

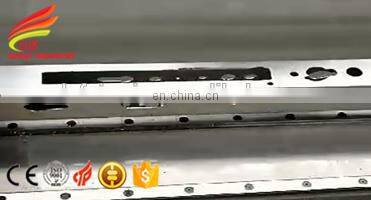

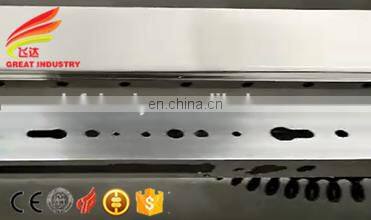

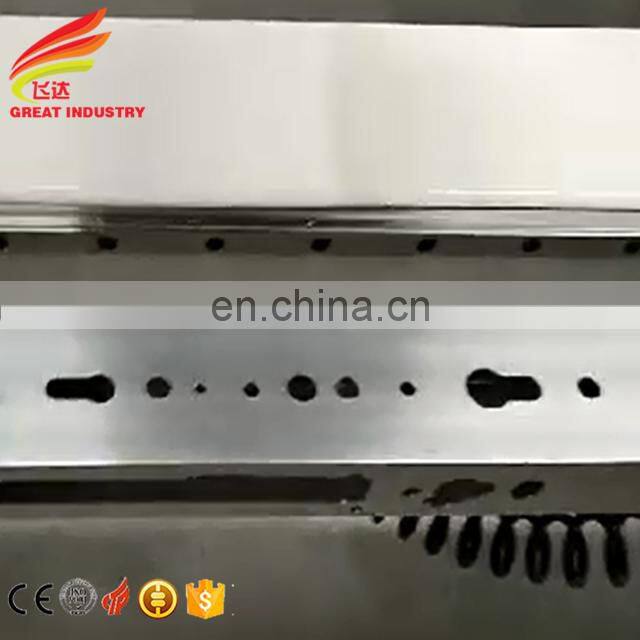

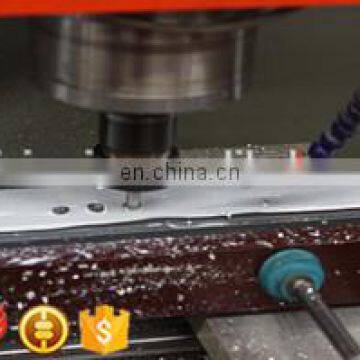

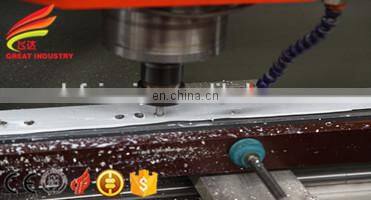

1) This machine can achieve all kinds of aluminum profile holes, slot milling.

2) Intelligent control system, system settings, graphics libraries and “fool”the user interface, easy to learn.After only need to select the shape of

     the hole during the milling process input processing size can be.

3) Equipped with tool setting gauge, the length of the replacement tool will be compensated through the system.automatically, it not only save ti

    me for correct the tools, but also improve the working efficiency.

4)  Equipped with heavy power high speed electric spindle imported from Italy, it’s features reliable performance, stable rotation, lower noise,

    strong milling capacity.

5) It can realize three axis moves linkage or two axis mover separately.
6)The worktable can be rotated in any position among -90, 0, and 90 degree, it can complete three sides milling processing once clamp the

    profile.

7)High precision linear guides, ball screw, rack and pinion and imported servo motor to ensure smooth motion.With high positioning and

 machining accuracy

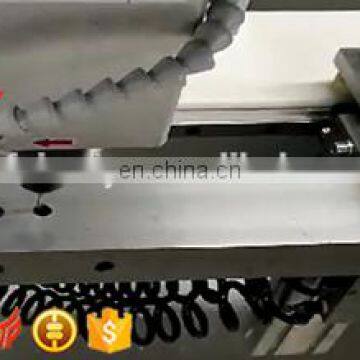

8) Japan imported spray cooling system for cooling tool to improve tool life and the roughness of the work piece.
9) Phase sequence protection devices: phase failure, which can effectively protect the device when connected to the wrong phase sequence.

Main Specification  aluminium profile machine

1) X Axis way range 2500mm
2) Air supply 0.5-0.8mpa
3) Y-way range 370mm
4) Power source 380V/50HZ
5) Z way range 330mm
6) Total power 7.2KW
7) X way speed 0-60m/min
8) Qty. of clamp 6
9) Y-way speed 0-30m/min
10) Clamp station/journey 2/50
11) Z way speed 0-30m/min
12) Processing size(w*h*l) 160*160*2500mm
13) Main axis rev./power 18000rmp/5.6kw
14)  Dimension(l*w*h) 3200*1400*1800mm
15)  Worktable position -90, 0, +90 degree
16)  weight 1300KG
17) Clamp ER25-Φ8

Processing Precision aluminium profile machine
1) Allowance of positioning repetition ±0.05 mm
2) Positioning allowance ±0.1 mm
3) Verticality of machining surface 0.1 mm/100mm
4) Roundness 0.1 mm
5) Roughness of machining surface Ra12.5 um

FRIENDLY MAN-MACHINE INTERFACE

          ASYNCHRONOUS               MOTOR

STRONG STRUCTURE

          PERFECT PRODUCT
