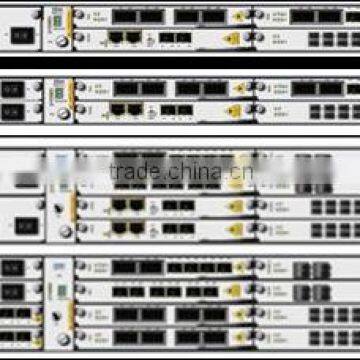

ZXMP M721 --- Metro Edge iOTN Product Contact: sherryt@versatek.cn

Item

ZXMP M721

Power supply

DC supply

Input Supply

-60V/-48V

Voltage range

-72V~-40V

AC supply

Input Supply

110V/220V

Voltage range

100V~240V

Power consumption

1 RU

DC supply

140W (Maximum)

AC supply

140W (Maximum)

2 RU

DC supply

280W (Maximum)

AC supply

250W (Maximum)

Dimension (Height × Width × Depth)

Rack

2000/2200/2600×600×300 mm

Sub-rack

1 RU

442mm (W) × 45mm (H) × 238mm (D)

2 RU

442mm (W) × 89mm (H) × 238mm (D)

Weight (OTM, full configuration in one sub-rack)

1 RU

6 KG

2 RU

10KG

Number of service slots in a single sub-rack   (without NCP, PW-DC/PW-AC, FAN cards)

1 RU

DC supply

3

AC supply

3

2RU

DC supply

8

AC supply

6

Access service type

STM-N (N = 1, 4, 16, 64), POS, PDH, FE/GE/10 GE, 1G FC/2G FC/4G FC/10G FC, ESCON, FICON, DVB-ASI, SD-SDI/HD-SDI and any-rate-service access from 100Mbit/s to 4.25Git/s

Transmission

DWDM

1×45dB, 18×22dB, 7×30dB etc

CWDM

28dB for CWDM 2.5G system, target distance 80KM for  CWDM 10G system

Protection

L0

OCh 1+1

OMS 1+1

L1

ODUk 1+1

Reliability

Control card 1+1

Power supply card 1+1

Intelligent feature

Intelligent cognition

Environmental parameter

Working temperature

Long-term operation

0°C ~45°C

Short-term operation

-5°C ~50°C

Working humidity

Long-term operation

10%~90%

Short-term operation

5%~95%

Storage temperature

-40°C ~70°C

Installation mode

IEC, ETS standard rack installation, hanging installation

MTBF/MTTR

241,838 hours (OTM, Task Reliability)

Security standard

Compliance with  EN60950-1, GB 4943-2001, UL60950-1, EN60825-1, EN60825-2

EMC standard

Compliance with EN 300 386, EN 55022/CISPR 22, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6

Certification

CE, CB, UL, FCC
