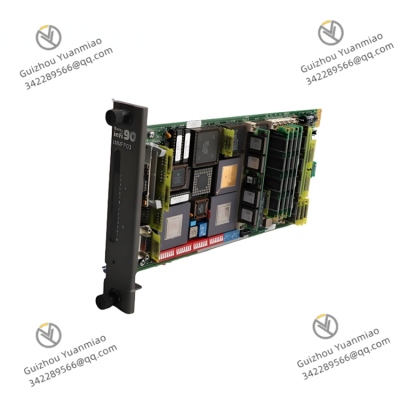

ABB Bailey IMMFP03 Multifunction Processor Module

übersicht

ABB Bailey IMMFP03 ist ein multifunktionales Prozessormodul aus der ABB Bailey-Serie, das in industriellen Automatisierungskontrollsystemen eine zentrale Position einnimmt und haupts?chlich für Schlüsseltasks wie Datenverarbeitung, Logiksteuerung und Kommunikationsverwaltung verantwortlich ist. Als das "Nervenzentrum", das die Feldger?te mit den übergeordneten Kontrollsystemen verbindet, kann es Signaldaten von verschiedenen Eingangsmodulen (z. B. digitalen Eingangsmodulen, analogen Eingangsmodulen) empfangen und nach Hochgeschwindigkeitsberechnung und logischer Beurteilung Steuerbefehle an die Ausgangsmodule senden, um eine pr?zise Regelung der industriellen Produktionsprozesse zu erreichen. Gleichzeitig verfügt das Modul über starke Kommunikationsf?higkeiten und kann Daten mit anderen Modulen im System, Bedienstationen und Drittanbieterger?ten austauschen, was es zu einem wichtigen Bestandteil bei der Erstellung eines verteilten Kontrollsystems (DCS) macht. Mit seiner effizienten Verarbeitungsleistung, reichen Funktionen und zuverl?ssigen Betrieb wird das IMMFP01 in gro?en industriellen Bereichen wie Energieversorgung, Chemie, Metallurgie und Papierherstellung weit verbreitet eingesetzt und bietet solide technische Unterstützung für die Realisierung der automatisierten und intelligenten Verwaltung der industriellen Produktion.

Kernparameter

•


• Prozessorleistung: Es ist mit einem Hochleistungs-Mikroprozessor ausgestattet, der eine hohe Hauptfrequenz und eine schnelle Betriebsgeschwindigkeit hat und kann komplexe Kontrolllogiken und eine gro?e Menge an Echtzeitdaten schnell verarbeiten. Beispielsweise kann es in einem Mehrgr??en-Kontrollszenario der chemischen Produktion gleichzeitig die Berechnung und Einstellung von Dutzenden von Prozessparametern verarbeiten, um die rechtzeitige Generierung und Ausführung von Steuerbefehlen sicherzustellen und die strengen Anforderungen der industriellen Produktion an die Echtzeitf?higkeit zu erfüllen.

• Speicherkonfiguration: Es ist mit einem bestimmten Kapazit?ts-Programmspeicher und Datenspeicher ausgestattet. Der Programmspeicher wird verwendet, um die von den Benutzern geschriebenen Kontrolllogikprogramme zu speichern, und der Datenspeicher wird verwendet, um die Echtzeit gesammelten Prozessdaten, Zwischenergebnisse der Berechnung usw. vorübergehend zu speichern. Die Speicherkapazit?t reicht aus, um den Betrieb komplexer Kontrollalgorithmen und das Zwischenspeichern von gro?en Datenmengen zu unterstützen und die Anforderungen von mittel- und gro?en industriellen Kontrollprojekten zu erfüllen.

• Kommunikationsschnittstellen: Es integriert mehrere Kommunikationsschnittstellen, einschlie?lich einer lokalen Bus-Schnittstelle zur Verbindung mit Feldmodulen, einer Ethernet-Schnittstelle zur Kommunikation mit Bedienstationen oder übergeordneten Computern und einer Erweiterungsschnittstelle, die Standard-Industrieprotokolle (z. B. Modbus, Profibus) unterstützt. Die Kommunikationsgeschwindigkeit ist hoch, die übertragungsgeschwindigkeit des lokalen Busses kann bis zu Hunderten von Kilobit pro Sekunde erreichen, und die Ethernet-Schnittstelle unterstützt 10/100Mbps-Adaptivit?t, um eine effiziente und stabile Datenübertragung sicherzustellen und eine nahtlose Zusammenarbeit der verschiedenen Komponenten im System zu realisieren.

• I/O-Erweiterungsf?higkeit: Es unterstützt die Erweiterung mehrerer I/O-Module über den lokalen Bus und kann die Anzahl der Eingangs- und Ausgangskan?le flexibel gem?? den tats?chlichen Anwendungsanforderungen konfigurieren, mit einer maximalen Erweiterung von Hunderten von I/O-Punkten, um die Kontrollanforderungen von industriellen Standorten unterschiedlicher Gr??e zu erfüllen. Beispielsweise kann in der Hilfsbetriebskontrolle von gro?en thermischen Kraftwerken eine zentrale überwachung und Steuerung von Hunderten von Ger?ten durch Erweiterungsmodule realisiert werden.

• Energieanforderungen: Die Betriebsspannung betr?gt 24V DC, der Stromverbrauch ist w?hrend des normalen Betriebs niedrig und der Gesamtstrom betr?gt etwa 300mA. Es hat einen weiten Spannungsadaptationsbereich (18V DC - 30V DC) und kann in einer Umgebung mit industriellen Spannungsschwankungen stabil betrieben werden. Das Modul integriert eine Stromschutzschaltung mit überspannungs-, überstrom- und Kurzschlussschutzfunktionen, um die Zuverl?ssigkeit des Stromversorgungssystems zu verbessern und die Besch?digung des Moduls aufgrund einer anormalen Stromversorgung zu verhindern.

• Umgebungsadaptivit?t: Der Betriebstemperaturbereich liegt zwischen 0°C und 60°C, es kann in der üblichen Temperaturumgebung von industriellen Werkst?tten stabil betrieben werden; die relative Luftfeuchtigkeit betr?gt 5% - 95% RH (nicht kondensierend), es kann sich an feuchte Produktionsumgebungen wie Papierfabriken und Wasserbehandlungsanlagen anpassen. Es hat auch eine gewisse F?higkeit, Vibrationen und St??e zu widerstehen, um die Installationsumgebungsanforderungen von industriellen Standorten zu erfüllen und einen langfristig zuverl?ssigen Betrieb sicherzustellen.

• Physikalische Spezifikationen: Es verfügt über ein kompaktes Moduldesign mit kleiner Gr??e und ist geeignet für die Installation in Standardregalen oder Kontrollschr?nken der ABB Bailey-Serie. Bei der gemeinsamen Installation mit anderen Modulen (z. B. I/O-Modulen, Kommunikationsmodulen) kann es effektiv Platz sparen, die Systemintegration und Wartung erleichtern und die Anordnung des Kontrollschranks optimieren.

Funktionsmerkmale

•


• Starke Kontrollfunktionen: Es unterstützt mehrere Kontrollalgorithmen, einschlie?lich Proportional-Integral-Differential (PID)-Kontrolle, Logiksteuerung (z. B. Leitungsplan, Funktionsblockdiagramm), Sequenzsteuerung usw., die die Kontrollanforderungen verschiedener industrieller Szenarien erfüllen k?nnen. Benutzer k?nnen Kontrollprogramme über spezielle Programmiersoftware (z. B. Control Builder) schreiben, um komplexe Produktionsprozesskontrollen zu realisieren. Beispielsweise kann in chemischen Chargenreaktionen die genaue Steuerung von Stadien wie Erw?rmung, W?rmehaltung und Abkühlung automatisch gem?? der voreingestellten Prozesskurve abgeschlossen werden.

• Echtzeitdatenverarbeitung und -speicherung: Es verfügt über eine Hochgeschwindigkeits-Datenverarbeitungsf?higkeit, kann eine gro?e Menge an Prozessdaten von der Szene in Echtzeit sammeln, analysieren und verarbeiten und die Schlüsseldaten im lokalen Speicher oder externen Speichermedien speichern, um die Abfrage von historischen Daten und die Trendanalyse zu erleichtern. Beispielsweise kann es in der Energiebranche historische Kurven von Kesseldruck, Temperatur und anderen Parametern speichern und Datenunterstützung für die Ger?tefehlerdiagnose und die Produktionsoptimierung bieten.

• Flexible Kommunikationsverwaltung: Als Kernknoten der Systemkommunikation kann es mehrere Kommunikationsverbindungen verwalten und den Datenaustausch mit Feld-I/O-Modulen, Bedienstationen, Ingenieurstationen und Drittanbieter-Kontrollsystemen (z. B. PLC, SCADA) realisieren. Es unterstützt mehrere industrielle Kommunikationsprotokolle (z. B. Modbus, Profibus, Ethernet/IP) und kann sich flexibel an verschiedene Netzwerkarchitekturen anpassen, um eine effiziente und zuverl?ssige Datenübertragung innerhalb des Systems sicherzustellen.

• Redundanz- und Fehlertoleranzf?higkeit: Es unterstützt die redundante Konfiguration und kann mit einem anderen IMMFP01-Modul ein redundantes System bilden. Wenn das Hauptmodul ausf?llt, kann das Reservemodul in einer sehr kurzen Zeit (normalerweise weniger als 100ms) automatisch in den Betrieb wechseln, um einen unterbrechungsfreien Betrieb des Kontrollsystems sicherzustellen, die Zuverl?ssigkeit und Verfügbarkeit des Systems zu verbessern und es ist für Branchen mit extrem hohen Anforderungen an die Produktionskontinuit?t wie Chemie und Energieversorgung geeignet.

• Selbstdiagnose- und Wartungsfunktionen: Es ist mit einem kompletten Selbstdiagnosesystem ausgestattet, das den Hardwarestatus des Moduls selbst (z. B. Prozessor, Speicher, Kommunikationsschnittstelle), den Stromversorgungsstatus und den Verbindungsstatus mit anderen Modulen in Echtzeit überwachen kann. Wenn eine Anomalie erkannt wird, sendet es Alarminformationen über LED-Anzeigen und Kommunikationsschnittstellen und protokolliert die Fehlercodes, um es den Wartungspersonal zu erleichtern, die Fehler schnell zu lokalisieren und zu beseitigen und die Ausfallzeit des Systems zu reduzieren. Es unterstützt auch die Online-Wartung und erm?glicht Operationen wie das Herunterladen von Programmen und die ?nderung von Parametern, ohne den Systembetrieb zu unterbrechen.
