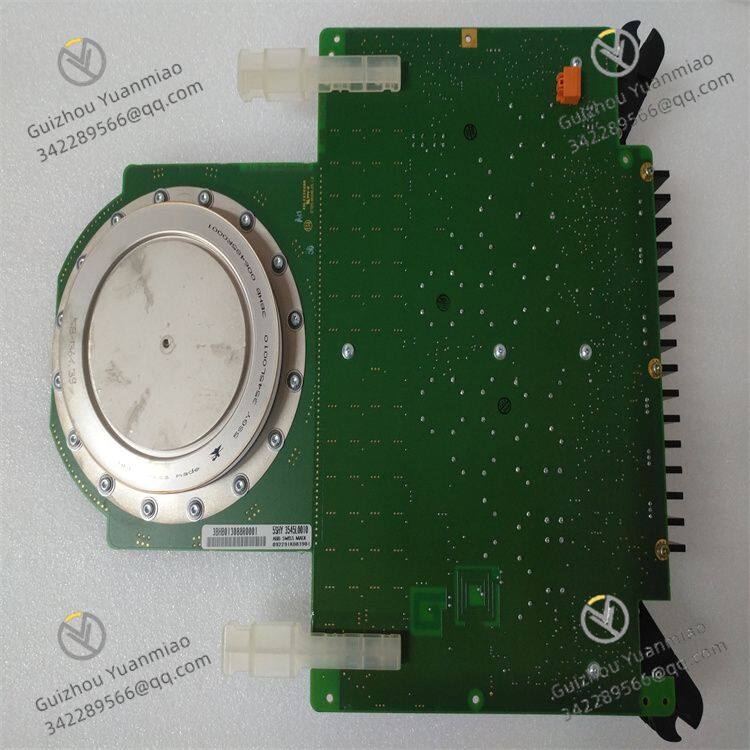

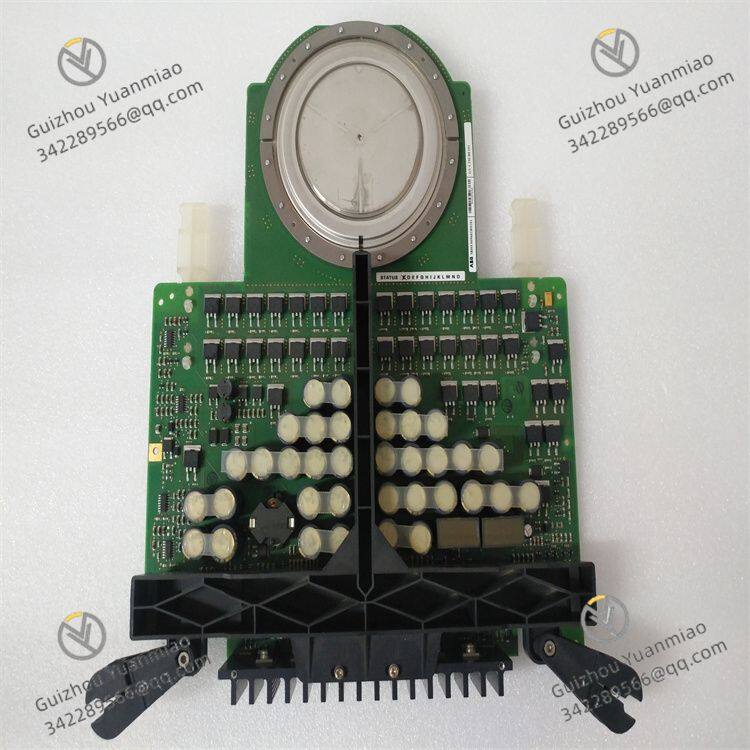

ABB IGBT 3BHE024415R0101 Модуль тиристора

ABB 3BHE024415R0101 представляет собой высокопроизводительный модуль интегрированного тиристора с коммутацией затвора (IGCT), принадлежащий к серии ABB 5SHX. Он специально разработан для работы в суровых условиях мощных приложений, умело сочетая высокую пропускную способность по большому току тиристоров с быстрыми характеристиками переключения транзисторов и играет ключевую роль в области силовой электроники. Этот модуль широко применяется в различных отраслях, таких как промышленная автоматизация, энергетические системы, машиностроение, металлургия, добыча минеральных ресурсов и транспорт. В промышленной автоматизации он часто используется в таких звеньях, как управление двигателями и управление освещением; в энергетических системах он в основном несет ответственность за задачу реактивной мощности для повышения эффективности и стабильности работы энергетических систем; в системах высокого напряжения, как центральный компонент, он обеспечивает защиту системы от перегрузки, короткого замыкания и замыкания на землю и является важным оборудованием для обеспечения стабильного электроснабжения.

По конструкции модуль 3BHE024415R0101 интегрирует чип GTO, встречно-параллельный диод и цепь управления затвором и соединен с драйвером затвора извне способом с низкой индуктивностью. Когда модуль находится в включенном состоянии, его режим работы аналогичен режиму работы тиристора, обеспечивая эффективную передачу больших токов посредством положительной обратной связи, демонстрируя характеристики высокой пропускной способности по току и низкого падения напряжения при включении. Во время выключения pn-переход между затвором и катодом IGCT заранее переходит в обратное смещение и прекращает работу, и весь прибор переключается в режим работы транзистора. Конкретно, путем включения переключателя, подключенного последовательно с катодом (обычно MOSFET), p-основание n-эмиттера переходит в обратное смещение, тем самым быстро прекращая инъекцию катода и заставляя анодный ток перейти в ток затвора за короткое время (обычно в пределах 1 мкс). В результате GTO превращается в PNP-транзистор с контактным базовым регионом, устраняя эффект сужения эмиттера катода и делая максимальный ток выключения значительно превышающим номинальный ток традиционных GTO. Кроме того, так как IGCT выключается при коэффициенте усиления, близком к 1, можно отказаться от защитного дроссель-конденсаторного контура.

•


• Номинальное напряжение: Обычно 2600 В (может различаться в разных сценариях применения и версиях), с превосходной способностью выдерживать высокое напряжение, удовлетворяющей требованиям средних и высоковольтных энергетических систем.

• Номинальный ток: До 2645 А, а некоторые данные показывают, что он может достигать 4500 А. Высокая пропускная способность по току позволяет ему удовлетворять требованиям работы мощного оборудования.

• Пиковый прямой ток: Примерно 4000 А, что обеспечивает безопасную и стабильную работу модуля при обработке мгновенных импульсов больших токов.

• Падение напряжения при включении: Обычно 2,5 В, низкое падение напряжения при включении способствует снижению потерь энергии и повышению общей эффективности системы.

• Ток срабатывания затвора: Примерно 0,5 А, и для включения модуля требуется только небольшой ток срабатывания.

• Диапазон рабочих температур: от -40 °С до +85 °С; диапазон температур хранения: от -40 °С до +125 °С. Широкий диапазон температурного адаптации позволяет ему нормально работать при разных температурах окружающей среды.

• Класс защиты: Обычно IP20, который обеспечивает определенную защиту модуля от попадания посторонних предметов.

• Способ охлаждения: Есть воздушное охлаждение, водяное охлаждение и т.д., которые можно гибко выбирать в зависимости от фактических сценариев применения и требований по теплоотводу.

• Общие размеры: Примерно 450 мм в длину, 260 мм в ширину и 260 мм в высоту. Модуль имеет компактную конструкцию, что облегчает его установку и размещение в различных устройствах.

•


• Быстрая скорость переключения: Он имеет чрезвычайно быструю скорость переключения, способную выполнить включение и выключение в очень короткий период времени, удовлетворяя требованиям высокочастотных сценариев применения и значительно повышая эффективность преобразования энергии. Например, он показывает отличные результаты в системах частотного регулирования скорости, где требуется чрезвычайно быстрый отклик.

• Высокая способность к обработке высокого напряжения и больших токов: Он может выдерживать высокое напряжение и большие токи, что делает его подходящим для сложных высоковольтных и мощных электрических сред, таких как высоковольтное прямое электропередача и сценарии привода крупных промышленных двигателей, обеспечивая стабильную работу системы.

• Низкое падение напряжения при включении: Низкое падение напряжения при включении эффективно снижает потери мощности, повышает эффективность использования энергии и может снизить затраты на энергию системы в долгосрочной перспективе.

• Высокая надежность: Используя передовые технологии упаковки и высококачественные материалы, модуль прочный и долговечный и может стабильно работать в суровых промышленных условиях (например, при высокой температуре, высокой влажности и сильном электромагнитном помехе), снижая частоту отказов оборудования и частоту технического обслуживания.

• Хорошая совместимость: Он может хорошо адаптироваться к различному оборудованию энергетических систем и разным топологиям цепей. Независимо от того, является ли это традиционная энергетическая система или новая система подключения распределенной энергии, он может быть легко интегрирован и работать совместно.
