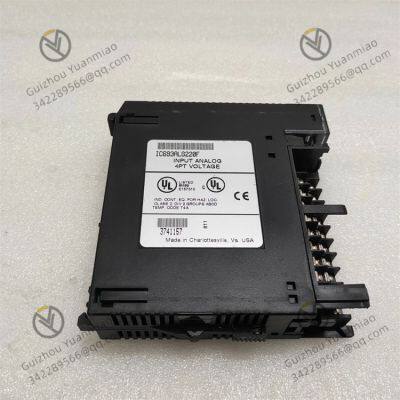

GE IC693ALG220F Серия 90-30 аналоговый модуль ввода

Входные каналы: оснащен 4 каналами для ввода напряжения.

Диапазон входного сигнала: -10В постоянного тока до +10В постоянного тока; также может поддерживать вход тока от -40мА до +40мА при установке шунтирующего резистора на 250 Ом.

Разрешение преобразования: 12 бит, с цифровым разрешением 5мВ/20мкА (1 LSB = 5мВ).

Частота обновления: 4 мс на канал, то есть модуль может обновлять данные для всех каналов каждые 4 мс.

Частота среза входного фильтра: 17 Гц.

Точность: типичная точность составляет ±10мВ/40мкА, а максимальная точность - ±30мВ/160мкА.

Потребление мощности: шина +5В на шасси потребляет ток 27 мА, а изолированная шина +24В на шасси потребляет ток 98 мА.

Изоляция: между полевым и логическим сторонами имеется оптическая изоляция на 1500 В переменного тока.

Место установки: может быть установлен в любой доступный слот ввода/вывода шасси серии 90-30 на 5 или 10 слотов, занимая один слот.

Преобразование сигнала: встроенный аналого-цифровой преобразователь (АЦП) может точно преобразовывать аналоговые сигналы напряжения от -10В до +10В в цифровые сигналы, обеспечивая точные входные данные для ПЛК для удобства логических операций и управления.

Поддержка нескольких типов входов: поддерживает не только вход напряжения, но и вход тока при простой настройке, удовлетворяя требованиям по входу сигналов разных типов датчиков.

Защитная изоляция: оптическая изоляция на 1500 В переменного тока может эффективно изолировать внешнее электрическое помехи, повысить стабильность и надежность модуля в сложных промышленных условиях и уменьшить влияние внешнего шума на сигналы.

Индикация статуса: модуль может быть оснащен светодиодными индикаторами, которые позволяют пользователям интуитивно понимать рабочий статус модуля, например, индикатор загорается при нормальной работе.

Химическая и фармацевтическая промышленность: может быть использован в таких сценариях, как мониторинг температуры реактора, управление давлением и регулирование уровня жидкости. Например, фармацевтическая фабрика использует этот модуль для сбора температуры ферментационных резервуаров, использует его конструкцию с изоляцией каналов, чтобы избежать перекрестного помехи сигналов, удовлетворяет требованиям по точности с разрешением 12 бит, уменьшает колебания температуры с ±2°C до ±0,5°C и повышает процент годности продукции.

Энергетическая и коммунальная сфера: может быть применен для мониторинга напряжения/тока в подстанциях, управления давлением насосов, анализа вибрации ветрогенераторов и т.д. Его высокая частота дискретизации (500 Гц) может захватывать мгновенные сигналы и поддерживать раннее предупреждение об авариях. Например, шахта использует этот модуль для сбора сигналов вибрации дробилок, сочетает с алгоритмами ИИ для прогнозирования срока службы оборудования и уменьшает годовые затраты на техническое обслуживание.

Производственная сфера: может быть использован для мониторинга тока при сварке, определения толщины покрытия, управления температурой суставов роботов и т.д. В оборудовании, таких как производство станков, текстильное и упаковочное оборудование, этот модуль также может точно собирать аналоговые сигналы, чтобы обеспечить стабильную работу оборудования и качество производства.

Сфера очистки сточных вод: каналы могут быть настроены для подключения датчиков уровня жидкости и т.д. для мониторинга параметров, таких как уровень жидкости в сточных водах. Точно собирая аналоговые сигналы уровня жидкости, он обеспечивает данные для управления уровнем жидкости в процессе очистки сточных вод и гарантирует нормальную работу процесса очистки сточных вод.

Сфера железнодорожного транспорта: может быть использован в таких сценариях, как контроль температуры осей железнодорожного транспорта. Подключая датчики температуры, он может контролировать температуру осей в режиме реального времени, преобразовывать аналоговый сигнал температуры в цифровой для обработки системой, чтобы своевременно обнаружить аномальную температуру осей и обеспечить безопасную работу поездов.

Сфера пищевой и напиточной промышленности: может быть использован для мониторинга параметров, таких как температура, давление и расход в процессе производства, например, управление расходом жидкости при наполнении напитков и управление температурой при выпечке продуктов питания, чтобы обеспечить стабильное качество продукции и удовлетворить требования производства.
