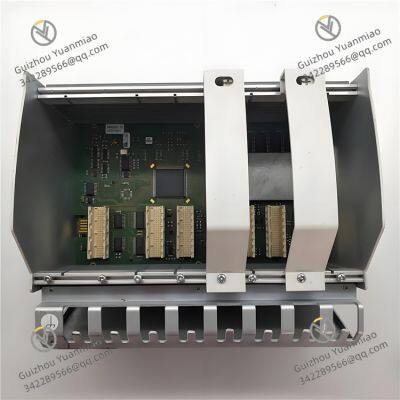

ABB PM802F 3BDH000002R1 Основное устройство

Вход: Двухпоточное питание с избыточностью, диапазон напряжения постоянного тока 12-36В, типичное значение 24В, с защитой от обратного включения, с использованием промышленного разъема.

Потребляемая мощность: Менее 4Вт.

Вход/Выход: Свободно настраиваемый блок безопасности с 20 безопасными входами и 4 безопасными выходами, а также 4 сигнальными выходами, 2 тактовыми выходами и 2 выходами для заземления. Диагностируемый через шлюз шины, соответствует стандартам SIL 3, Cat. 4/PL e, SIL 3, соответствует стандарту EN 50156.

Время отклика: Максимум 30мс (плюс время отклика PSR - TS - SDOR4).

Время восстановления: Менее 10с.

Оборудован USB - интерфейсом и шиной TBUS на DIN - рейке для расширительных модулей и шинных соединителей.

Тип входа: Цифровой, тип HTL. 10 двухканальных входов (до SIL 3), 20 одноканальных входов (до SIL 2). Диапазон напряжения входного сигнала "0": 0-5В постоянного тока; диапазон напряжения входного сигнала "1": 11-30В постоянного тока.

Тип выхода: 4 безопасных полупроводниковых выхода (до Cat. 4 по EN ISO 13849 - 1) и 2 отрицательных переключаемых выхода. Номинальное выходное напряжение: 24В постоянного тока; выходное напряжение в низком состоянии <5V; maximum leakage current 2mA; limited continuous current 2A per channel, total current for all outputs 2A.

Dimensions: Width 67.5mm, Height 112mm, Depth 114.5mm.

Protection Class: IP20, minimum protection class IP54 at insertion position.

Ambient Temperature: Operating temperature -20°C to 55°C; storage/transport temperature -20°C to 70°C.

Humidity: Maximum relative humidity during operation 75% (average, occasionally 85%); maximum humidity during storage/transport 75% (average, occasionally 85%).

Adopts Intel 80960 HD 25/75, 32-bit, CPU clock 75MHz, computing power up to 150MIPS. Main memory uses static RAM with battery retention via E1 and E2 slots, capacity 4MB. The main memory has an automatic error checking and correction function (EDC unit), capable of detecting 2-bit errors and correcting 1-bit errors in 32-bit data words.

Features 6 slots and 1 power slot, with 2 slots using fast DMA technology for direct communication with the CPU to achieve high-speed data transmission. Ethernet modules can be inserted to enable control-layer information transmission based on standard TCP/IP Ethernet. The remaining 4 slots (F1-F4) use interrupt mode to exchange data with the CPU and main memory, and each module can generate its own interrupt source. The powerful interrupt controller and advanced multitasking operating system can quickly respond to interrupt information from these four communication modules and exchaобмениваться данными с ними быстро. В то же время, за счет управления приоритетами обеспечивается реальное время приема информации об ошибках от коммуникационных модулей.
