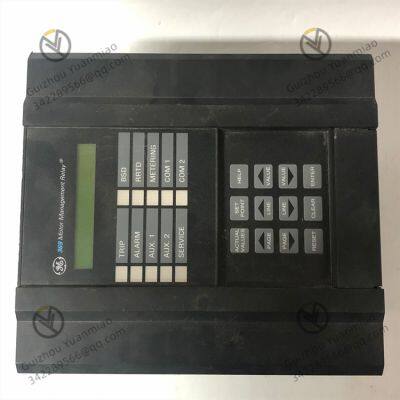

GE 369-HI-0-M-0-0-0 Реле защиты двигателя

GE   369-HI-0-M-0-0-0   Реле защиты электродвигателя

Характеристики работы

Мощные защитные функции: оно оснащено защитными функциями, такими как защита от перегрузки по току, защита от малого тока, защита от перегрева

и защита от замыкания на землю, а также может выполнять детектирование неравномерности тока и однофазного режима, эффективно предотвращая повреждение электродвигателя из-за различных электрических неисправностей. Одновременно оно поддерживает защиту двухскоростных электродвигателей

и кривые перегрузки по фазам, и может удовлетворить требования защиты различных типов электродвигателей. Пользователи также могут

настроить пусковой ток, скорость охлаждения и/или ускорение электродвигателя, чтобы дополнительно оптимизировать защитные

характеристики.

Функции измерения и учета: оно может отображать такие параметры, как киловатты, киловольт-амперы, частота,

фазные напряжения, коэффициент мощности и мегаватт-часы. Оно может быть оснащено опциональным набором для учета, который позволяет подключить вход фазного напряжения (VT/PT) на устройстве, с максимальным соотношением VT 2400:1, и может принимать VT в треугольной или звездной

схеме соединения. Варианты учета также включают три дополнительных аналоговых выхода, и все выходы (включая

стандартный аналоговый выход тока базового блока) имеют общий контур. Все эти аналоговые выходы могут быть

программированы на месте.

Хорошая коммуникационная способность: оно оснащено неизолированными портами RS232 и RS485, что позволяет

удобно коммуницировать и подключать к другим устройствам или системам. Данные, связанные с реле, могут быть переданы в систему SCADA

или на рабочий станок, облегчая удаленный мониторинг и управление.

Запись и анализ данных: оно имеет функцию записи событий, которая может записывать события, такие как отключение питания,

сигнал тревоги, самопроверка, подавление и отключение. Также оно может захватывать сигнальные формы. При отключении оно может запустить запись трех сигнальных форм и захватить шестнадцать циклов данных, что помогает пользователям анализировать причины неисправностей электродвигателя. Данные,

создаваемые реле, можно просмотреть на его жидкокристаллическом дисплее или через компьютер, на котором работает программа EnerVista 369

для анализа трендов.

Быстрая скорость реакции: временная задержка дифференциального выключателя менее 200 мс, что позволяет быстро реагировать при неисправности электродвигателя,

оперативно отключать цепь или выдавать сигнал тревоги, уменьшая ущерб, причиненный неисправностью электродвигателя.

Широкая приспособляемость: номинальное управляющее питание составляет 50 - 300 В постоянного тока или 60 - 265 В переменного тока, что позволяет адаптироваться к относительно широкому

диапазону входного питания. Диапазон рабочих температур составляет от -40 °C до + 60 °C, а диапазон температур хранения -

 от -40 °C до + 80 °C. Оно может работать в различных жестких условиях, и максимальная высота, на которой оно может работать, составляет до 2000

метров.

Основным принципом работы является мониторинг параметров, таких как ток, напряжение и температура электродвигателя в режиме реального времени и сравнение

их с заранее установленными порогами, а также управление действием внутренних контактов на основе результатов, что позволяет реализовать несколько защитных

функций. Конкретно следующие:

Защита от перегрузки по току: когда ток электродвигателя превышает установленное значение, реле определяет это как неисправность перегрузки.

В этот момент электромагнитная катушка внутри реле создает магнитное поле, вызывая срабатывание контактов выключателя и отключение питания электродвигателя, предотвращая повреждение электродвигателя из-за перегрузки.

Защита от перегрева: мониторинг изменений температуры внутри или снаружи электродвигателя с помощью встроенного температурного

датчика. Когда температура электродвигателя превышает установленное значение, срабатывает защитное действие. Аналогично, внутренние

контакты управляются для отключения цепи, чтобы предотвратить перегрев и поломку электродвигателя.

Защита от перевышения/недостатка напряжения: непрерывный мониторинг питающего напряжения электродвигателя. Когда напряжение

 превышает или опускается ниже номинального напряжения, реле определяет это как неисправность перевышения или недостатка напряжения и затем

отключает питание электродвигателя, чтобы предотвратить повреждение электродвигателя из-за аномального напряжения.

Защита от отсутствия фазы: реальное время детектирование трехфазного тока электродвигателя. Когда одна из фаз

трехфазного тока отсутствует, реле определяет это как неисправность отсутствия фазы и быстро отключает питание электродвигателя,

защищая электродвигатель от повреждения, вызванного работой в однофазном режиме.

Защита от замыкания на землю: путем детектирование нулевого последовательного тока в цепи электродвигателя, когда происходит замыкание на землю и

нулевой последовательный ток достигает установленного значения, реле срабатывает и отключает питание, предотвращая замыкание на землю

 от причинения аварий или повреждения оборудования.

Защита от неравномерности тока: оно контролирует состояние равномерности трехфазного тока электродвигателя. Когда

степень неравномерности трехфазного тока превышает предварительно установленное значение, считается, что есть неисправность. Реле

выдаст сигнал тревоги или отключит питание, чтобы предотвратить повреждение электродвигателя из-за неравномерности тока.

Сценарии применения

В производственной отрасли, в процессе ЧПУ механической обработки, оно может обеспечить стабильную работу

электродвигателя и обеспечить своевременную защиту от неисправностей, таких как перегрузка по току и перегрев, избегая снижения

точности обработки или повреждения оборудования, вызванных неисправностями электродвигателя. На автомобильной производственной линии

 оно может обеспечить защиту различных электродвигателей транспортеров, сборочных электродвигателей и т.д., обеспечивая непрерывность и надежность

производственной линии, уменьшая простои и затраты на техническое обслуживание.

Энергетическая отрасль: на электростанциях, оно может быть использовано для защиты и мониторинга вентиляторных электродвигателей, электродвигателей насосов подачи воды и т.д. Оно может мониторить состояние работы электродвигателя в режиме реального времени, оперативно выявлять потенциальные

неисправности, обеспечить нормальную работу энергетического оборудования и повысить эффективность производства электроэнергии. В области добычи нефти и газа, оно может быть применено к электродвигателям буровых установок, насосов для закачки воды и т.д.,

адаптируясь к жестким условиям работы и предотвращая неисправности электродвигателя, такие как перегрузка и короткое замыкание, которые могут повлиять на

операции по добыче нефти и газа. В подстанциях, электродвигатели охлаждающих вентиляторов и дегумидифицирующего оборудования внутри

подстанции могут быть защищены, чтобы обеспечить нормальную рабочую среду оборудования подстанции.

В химической промышленности, в процессе химического производства, многие электродвигатели мешалок реакционных сосудов, электродвигатели для транспортировки материалов и т.д. должны работать надежно. Это реле может предотвратить неисправность электродвигателя из-за коррозионных газов,

пыли и других факторов в химической среде, и в то же время контролировать электрические параметры

электродвигателя, чтобы обеспечить безопасность и стабильность производственного процесса.

В области водоподготовки: в таких сценариях, как управление насосами, резервуарами, скважинами и водохранилищами, оно может эффективно

защитить электродвигатель насоса, предотвратить повреждение электродвигателя из-за аномального уровня воды, перегрузки электродвигателя и других причин,

и обеспечить нормальную подачу воды водоподготовительной системы. В станциях подъема сточных вод и системе мониторинга дождевой воды, состояние работы электродвигателя может быть мониторировано в режиме реального времени, чтобы обеспечить своевременную

обработку и сброс сточных вод и предотвратить экологические проблемы, такие как перелив сточных вод.

Коммерческие здания: в больших коммерческих зданиях, оно может быть использовано для защиты оборудования, таких как вентиляторные электродвигатели и электродвигатели лифтов в кондиционирующих системах. Обеспечить, чтобы эти электродвигатели были стабильными и надежными в

долгосрочной работе, обеспечивая комфортную среду и удобную транспортировку для коммерческих зданий,

уменьшая затраты на техническое обслуживание оборудования и влияние на коммерческую деятельность.
