Главная > Продукты > ABB > ABB PFTL101B-5.0kN 3BSE004191R1 датчик нагрузки

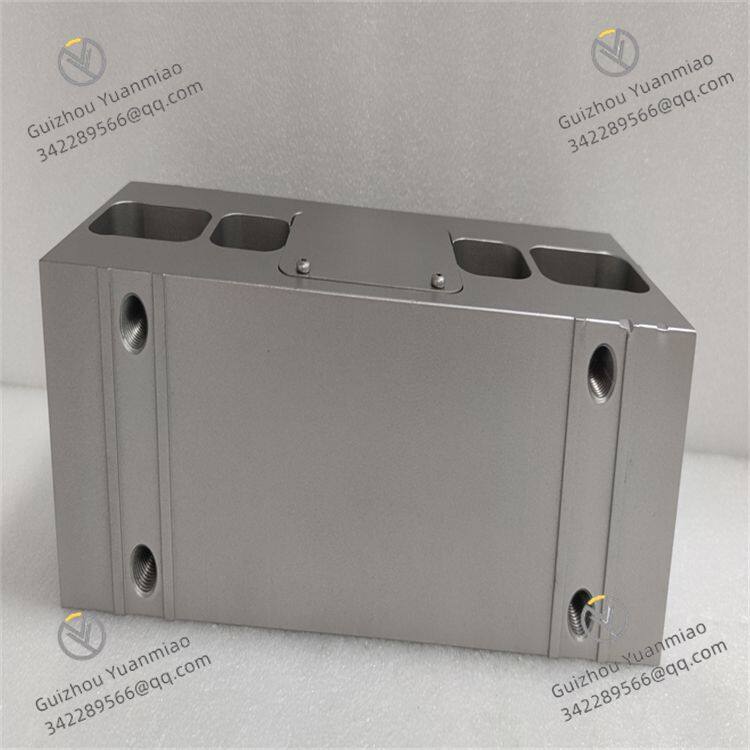

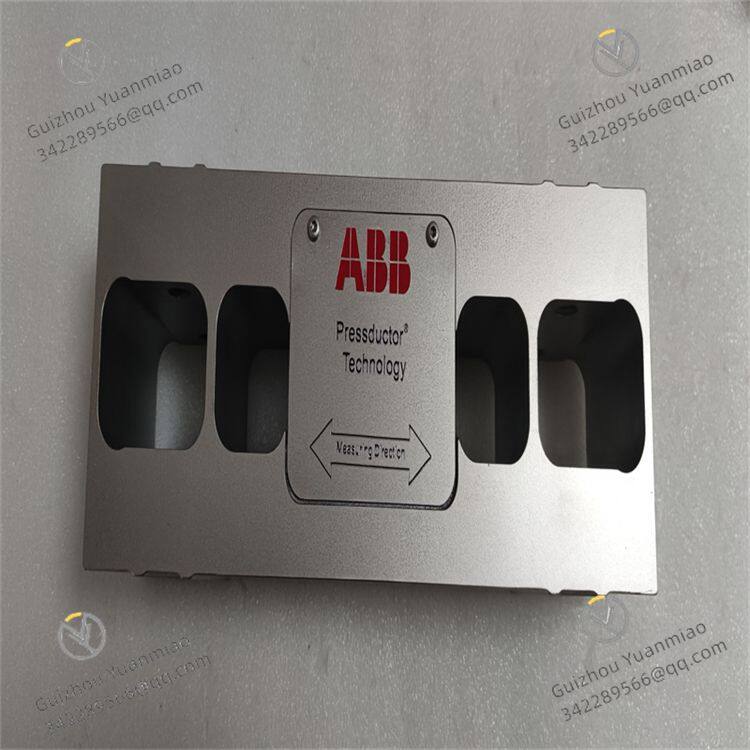

ABB PFTL101B-5.0kN 3BSE004191R1 датчик нагрузки

Цена FOB

Договороспособный / Piece

1 Piece(Мин.заказ)

Условия оплатыT/T PayPal Western Union

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Материал	100059999, Глобальная универсальная модель		Напряжение питания	24В DC (±10%)
Риппл	≤100мВ (пик-пик значение)		Максимальное потребление мощности	≤5Вт (без нагрузки)

Описание продукта

Основная информация

Модель: PFTL101B, принадлежащая к конкретной серии датчиков натяжения ABB.
Номинальная нагрузка: 5,0 кН, что позволяет точно измерять значения натяжения в этом диапазоне, чтобы удовлетворить приложения, требующие измерения большого натяжения.
Продуктовый номер: 3BSE004191R1, который служит уникальным идентификатором для различения разных версий и спецификаций.

Рабочий принцип

Подобно PFTL101A, он основан на известной технологии Calibrator? компании ABB, которая использует магнитоупругой эффект для измерения. При воздействии натяжения магнитные свойства внутренних материалов датчика изменяются под действием механической силы, и датчик генерирует сигналы измерения в соответствии с изменениями магнитного поля. Сигнал не зависит от физического движения или деформации, сочетая высокую чувствительность с исключительной устойчивостью к перегрузке, и имеет практически нет встроенного ограничения на количество циклов нагрузки.

Область применения

Широко используется в металлообработке, текстильной, печатной, упаковочной, кабельной и других отраслях. На холоднокаточных станах, в производственных линиях отжига и цинковки металлообработки он может измерять натяжение полосы; в текстильной, печатной и других отраслях он может быть использован в звеньях, требующих точного контроля натяжения материала, помогая улучшить стабильность производственной линии и качество продукции.

Характеристики продукта

Высокая точность: С отличной линейностью и повторяемостью, он обеспечивает точные результаты измерения натяжения, способствуя улучшению качества продукции и стабильности производственного процесса.
Прочный и долговечный: Изготовлен из высококачественных материалов и с использованием передовых производственных технологий, он может стабильно работать в течение длительного времени в суровых промышленных условиях и адаптироваться к различным сложным рабочим условиям.
Быстрый отклик: Он может мониторить изменения натяжения материалов в режиме реального времени, быстро выводить результаты измерения и облегчать своевременную настройку производственного процесса.
Простое установка и обслуживание: Предоставляя различные монтажные аксессуары, компактный дизайн, легко интегрируется в разные устройства и удобно в обслуживании, что может снизить эксплуатационные расходы.
Хорошая защитная характеристика: С уровнем защиты IP67, он имеет хорошую защиту от пыли и воды, может эффективно противостоять влиянию внешних факторов и может быть использован в относительно суровых условиях.

Технические характеристики

Страна происхождения: Швейцария.
В плане электрических соединений он обычно предоставляет аналоговые сигналы (например, 4 - 20 мА или 0 - 10 В) и цифровые сигналы (например, интерфейс связи RS485) для удобного подключения и обмена данными с различными системами управления и мониторинга.
Можно оснастить кабелями с мужскими разъемами разной длины, например, 15 м, 30 м, 50 м и т.д., с номерами деталей 3BSE018741R15, 3BSE018741R30, 3BSE018741R50 и т.д., чтобы удовлетворить разные установки и требования к прокладке кабелей.

Режим электрического соединения ABB PFTL101B - 5,0 кН 3BSE004191R1I. Основные параметры электрического соединения

Требования к источнику питания

Напряжение питания: 24 В DC (±10%), пульсация ≤100 мВ (пик - пик).
Максимальное потребление мощности: ≤5 Вт (без нагрузки).

Тип выходного сигнала

Аналоговый сигнал: 4 - 20 мА (по умолчанию) или 0 - 10 В (по выбору), нагрузочное сопротивление ≤500 Ом (4 - 20 мА)/ ≥10 кОм (0 - 10 В).
Цифровой сигнал: RS485 (протокол Modbus RTU), скорость связи регулируется от 1200 до 115200 бит/с.

Уровень защиты

Стандартный тип IP65, кислотостойкий PFTL101BER может достигать IP66/67, и для соединения кабеля необходимо использовать водонепроницаемые разъемы.

II. Определение и режим соединения клеммных колодок

Расположение и функция клеммной колодки (типичная конфигурация)

Обозначение клеммы	Описание функции	Требования к прокладке кабеля
+Vcc	Положительный источник питания	Подключить 24 В DC, рекомендуется последовательно подключить предохранитель на 1 А и параллельно подключить электролитический конденсатор 100 мкФ/35 В для фильтрации
GND	Земля питания	Общая земля с системной землей, сопротивление заземления ≤4 Ом
SIG+	Положительный сигнал	- 4 - 20 мА: Подключить к входу контроллера (+) - 0 - 10 В: Подключить к входу для сбора напряжения (+) - RS485: Подключить к линии A
SIG -	Отрицательный сигнал	- 4 - 20 мА: Подключить к входу контроллера (-) - 0 - 10 В: Подключить к входу для сбора напряжения (-) - RS485: Подключить к линии B
SHIELD	Экранирующий слой	Подключить экранный слой кабеля, заземление с одного конца (рекомендуется заземлять на стороне контроллера)

Пример соединения аналогового сигнала (4 - 20 мА)

плоский текст
Терминал датчика       Терминал контроллера/ПЛК   +Vcc ---------- 24 В DC(+)   GND ----------- 24 В DC(-)   SIG+ ---------- AI+(положительный вход сигнала)   SIG - ---------- AI-(отрицательный вход сигнала)   SHIELD -------- Земной терминал

Примечание: Когда сигнал 4 - 20 мА необходимо преобразовать в напряжение 1 - 5 В, последовательно подключив точный резистор 250 Ом (точность ±0,1%), резистор необходимо установить рядом с терминалом контроллера.

Спецификации соединения цифрового сигнала (RS485)

Топология прокладки кабеля: Использовать шинное соединение, можно параллельно подключить до 32 датчиков, и на обоих концах шины необходимо добавить терминаторы на 120 Ом.
Требования к кабелю: Шелковинно - экранированный кабель (площадь поперечного сечения ≥0,5 мм2), заземление экранирующего слоя с одного конца, и расстояние от линии питания ≥10 см.
Параметры связи:

Количество бит данных: 8 бит
Парный бит: Отсутствует/Четный/Нечетный (по умолчанию Отсутствует)
Стоп - бит: 1 бит
Диапазон адресов: 1 - 247 (по умолчанию адрес 1)

III. Выбор и требования к прокладке кабеля

Тип кабеля и ограничение по длине

Тип сигнала	Рекомендуемая модель кабеля	Максимальная дистанция передачи	Примечания
4 - 20 мА	2×0,75 мм2 шелковинно - экранированный кабель	500 м	Заземление экранирующего слоя с одного конца, избегать совместной прокладки с кабелем питания
0 - 10 В	2×1,0 мм2 шелковинно - экранированный кабель	300 м	Необходимо добавить последовательный усилитель напряжения, чтобы компенсировать затухание на длинных линиях
RS485	4×0,5 мм2 шелковинно - экранированный кабель	1200 м (при 19200 бит/с)	Необходимо настроить терминаторы, и скорость связи обратно пропорциональна расстоянию

Спецификации прокладки на месте

Меры противодействия помехам:

Расстояние между сигнальной линией и линией питания (например, кабелем двигателя) должно быть ≥30 см при параллельной прокладке, и они должны пересекаться перпендикулярно при пересечении.
В средах с высокочастотными помехами (например, рядом с частотными преобразователями) необходимо использовать металлические лотки для прокладки кабелей для экранирования, и оба конца лотка должны быть надежно заземлены.

Водонепроницаемая обработка:

В наружных или влажных условиях необходимо использовать водонепроницаемые разъемы M20 (класс IP65), и на входе кабеля необходимо сделать водонепроницаемые изгибы (угол наклона ≥30°).
Клеммный ящик кислотостойкого PFTL101BER должен использовать коррозионно - стойкие материалы (например, нержавеющая сталь 316), и уплотнительное кольцо необходимо регулярно проверять и заменять.

IV. Конструкция заземления и защиты

Требования к системе заземления

Независимое заземление: Земля датчика должна быть отделена от заземления электрооборудования, с расстоянием ≥5 м, чтобы избежать помех из - за замыкания заземления.
Сопротивление заземления: Сопротивление заземления системы ≤4 Ом, которое можно достичь с помощью заземляющих стержней или заземляющей сетки.
Заземление экранирующего слоя: Экранирующий слой кабеля заземляется только на стороне контроллера, а сторона датчика остается незаземленной, чтобы предотвратить ток замыкания, вызванный разностью потенциалов на обоих концах.

Меры защиты от перепадов напряжения

Защита от перенапряжения: Установить SPD - защитник от перенапряжения (время отклика ≤10 нс, токовая емкость ≥5 кА) на входе сигнала, особенно подходит для наружных или районов, подверженных грозам.
Защита от перегрузки напряжения: Необходимо последовательно подключить диод TVS (напряжение пробоя 30 В DC) на стороне источника питания, чтобы предотвратить повреждение внутренней схемы из - за аномальных колебаний питания.

V. Настройка и устранение неисправностей

Проверка перед включением питания

Измерить напряжение питания (24 В DC±10%) с помощью мультиметра, чтобы подтвердить, что в клеммном соединении нет короткого замыкания или обратного подключения (обратное подключение может повредить внутреннюю схему).
Проверить, не является ли шина RS485 разомкнутой или короткозамкнутой, и правильно ли установлен терминатор.

Метод проверки сигнала

Аналоговый сигнал:

Выход 4 мА (0 В) при отсутствии нагрузки и выход 20 мА (10 В) при полной нагрузке 5,0 кН, с ошибкой ≤±0,5% FSO.
Использовать амперметрический диапазон мультиметра для последовательного измерения сигнала 4 - 20 мА или вольтметрический диапазон для параллельного измерения сигнала 0 - 10 В.

Цифровой сигнал:

Использовать инструмент для настройки Modbus (например, Modbus Poll), чтобы отправить команду чтения (код функции 03), и адрес 1 по умолчанию читает регистр 40001 (значение натяжения, единица измерения Н).
При нормальном ответе изменение данных должно быть синхронизировано с фактической нагрузкой, и коэффициент ошибки связи ≤10??.
