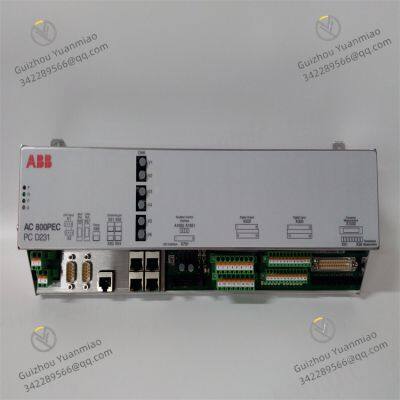

ABB PCD231B101 3BHE025541R0101 Устройство управления возбуждения

I. Основная информация

• Промышленный автоматизированный контроль (например, химическая, энергетическая, металлургическая, фармацевтическая промышленности).

• Процессный контроль, автоматизация машин, системы СКАДА, распределенные системы управления (DCS).

II. Функции и применения

• Выполняет роль центрального процессора (ЦП) системы AC 800M, отвечает за логический контроль, обработку данных и координацию связи.

• Поддерживает несколько языков программирования, таких как Лестничная диаграмма (LD), Диаграмма функциональных блоков (FBD) и Структурный текст (ST), соответствующих стандартам IEC 61131-3.

• Реaltime-контроль сложных промышленных процессов (например, автоматизация производственной линии, мониторинг непрерывного процесса).

• Работает в сочетании с распределенными модулями ввода-вывода, датчиками и исполнительными механизмами для достижения замкнутого цикла управления.

• Поддерживает избыточные конфигурации (например, горячее резервное копирование двух ЦП) для повышения надежности системы.

III. Характеристики аппаратного обеспечения1. Физические параметры

• Габариты: Примерно 170 мм (высота) × 40 мм (ширина) × 200 мм (глубина) (подлежит уточнению по фактическому продукту).

• Вес: Примерно 0,5 кг.

• Метод установки: Монтаж на рельсе (соответствует стандартам DIN), поддерживает вертикальную или горизонтальную установку.

2. Процессор и память

• ЦП: Высокопроизводительный 32-разрядный процессор (например, архитектура PowerPC), обычно с тактовой частотой более 200 МГц.

• Память:

• Оперативная память (RAM): 256 МБ–1 ГБ (для выполнения программ и хранения данных).

• Флэш-память: 512 МБ–2 ГБ (для хранения программ, конфигурационных файлов и исторических данных).

• Расширение памяти: Поддерживает SD-карты или CF-карты (для резервного копирования программ и регистрации данных).

3. Конфигурация интерфейсов

4. Возможности расширения ввода-вывода

• Максимальное количество точек ввода-вывода: Может подключать несколько распределенных модулей ввода-вывода через шину обратной платы, поддерживает тысячи точек ввода-вывода (зависит от конфигурации системы).

• Совместимые модули: Дискретные модули ввода-вывода (DI/DO), аналоговые модули ввода-вывода (AI/AO), счетчики и коммуникационные модули ABB (например, серии PDIxx, PNOxx).

IV. Связь и протоколы

• Промышленный Ethernet: Profinet, EtherNet/IP, Modbus TCP, OPC UA.

• Полевая шина: Profibus DP, CANopen, Modbus RTU.

• Собственные протоколы: Внутренние протоколы связи систем ABB AC 800M.

• Ethernet: Автонастройка 10/100/1000 Мбит/с.

• Сериальный порт: До 115,2 кбит/с (RS-232) или 12 Мбит/с (RS-485).

V. Электрические характеристики

• Рабочее напряжение:

• Постоянное напряжение (DC): 24 В постоянного тока (±10%), типическое потребление мощности ≤ 10 Вт.

• Рабочая температура: -20°C–+60°C (проектирование для широкого диапазона промышленных температур).

• Температура хранения: -40°C–+85°C.

• Влажность: 5%–95% (без конденсации).

• Электромагнитная совместимость (ЭМС): Соответствует стандартам серии IEC 61000-4, высокая устойчивость к помехам.

VI. Функциональные особенности1. Управление и программирование

• Поддерживает реaltime-операционные системы (RTOS) с точностью планирования задач в миллисекундах.

• Встроенные функциональные блоки, такие как регуляторы PID, логические операции и математические функции, поддерживают пользовательские алгоритмы.

• Позволяет онлайн-программирование, отладку и загрузку без простоя (горячее развертывание).

2. Конструкция для повышения надежности

• Поддержка избыточности: Конфигурируемая система избыточности двух ЦП с автоматическим переключением для обеспечения непрерывной работы.

• Функция горячей замены: Поддерживает онлайн-замену модулей для сокращения простоя.

• Диагностика неисправностей: Встроенная функция самодиагностики для реального времени мониторинга статуса модуля (например, неисправности питания, связи, памяти).

3. Интеграция в систему

• Несущественно интегрируется с программным обеспечением программирования Control Builder M ABB, поддерживает инженерную конфигурацию и моделирование.

• Совместима с сторонними системами СКАДА/DCS (например, Wonderware, WinCC).

VII. Особенности продукта

• Высокая производительность: Подходит для сценариев с высокой реальностью и высоким уровнем вычислительного контроля.

• Гибкость: Модульная конструкция поддерживает расширение по запросу, адаптируется к автоматизационным проектам различного масштаба.

• Высокая надежность: Проектирование промышленного класса соответствует требованиям к непрерывной работе 24/7, подходит для жестких условий.

• Легкость обслуживания: Поддерживает удаленный мониторинг и обновление прошивки, снижает эксплуатационные затраты.
