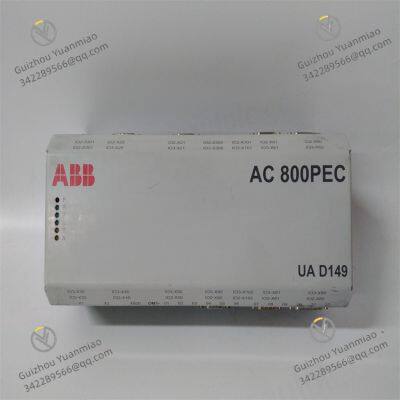

ABB UAD149A0001 3BHE014135R0001 Модуль системы управления

ABB UAD149A0001 3BHE014135R0001 - это комбинированный модуль ввода/вывода, относящийся к серии AC 800PEC.

Многосигнальная обработка: способен обрабатывать аналоговые и цифровые сигналы, имеет 8 аналоговых входов, 8 аналоговых выходов и 16 цифровых точек ввода/вывода. Он может измерять различные аналоговые сигналы, такие как напряжение, ток и температура, обеспечивая изоляцию между входными сигналами и системой управления для защиты системы управления в случае неисправностей.
Высокопроизводительное управление: использует передовые алгоритмы управления и высокоскоростные процессоры для быстрого реагирования на изменения в системе электроснабжения, точного управления током возбуждения и обеспечения стабильности выходного напряжения и реактивной мощности генератора.
Гибкая настройка и многофункциональность: поддерживает программируемые и настраиваемые функции, позволяя настраивать и корректировать его в соответствии с потребностями различных генераторов и систем электроснабжения. Он поддерживает несколько протоколов промышленной автоматизации и методов связи и имеет различные функции управления, мониторинга и диагностики для обеспечения обмена данными и совместной работы с другими устройствами, повышая уровень интеллектуализации системы.
Высокая надежность: благодаря строгим процессам производства и тестирования и использованию таких технологий, как избыточный дизайн и распределенное управление, он может стабильно работать в жестких промышленных условиях.

Аналоговый вход: диапазон входного напряжения обычно составляет от -10В до +10В, а диапазон входного тока - от 0 до 20мА.
Аналоговый выход: диапазон выходного напряжения обычно составляет от 0 до 10В, а диапазон выходного тока - от 0 до 20мА.
Изоляция каналов: каналы изолированы друг от друга, группа из 16 каналов может выдерживать непрерывное напряжение 250В переменного тока, а каждый канал может выдерживать 1500В переменного тока в течение 1 минуты.
Частота обновления: частота обновления всех 16 каналов при 500Гц составляет 9 миллисекунд. Производительность зависит от фильтрации, а включение каналов HART может добавить от 6 до 8 секунд. В некоторых случаях частота обновления всех каналов составляет 1 миллисекунду.
Разрешение: 32-разрядное плавающее число IEEE или 16-разрядное целое число (в 32-разрядном поле).
Точность: при температуре от 13°C до 33°C, используя фильтры 8Гц, 12Гц и 16Гц, точность составляет следующая: 10мВ для входов от 0 до 10В и ±10В; 5мВ для входов от 0 до 5В, 1 до 5В и ±5В; для входов от 0 до 20мА, 4 до 20мА и ±20мА полношкальный ошибка составляет 20мкА±0,1% при 25°C и ±0,25% за пределами диапазона рабочей температуры.

Электроэнергетика: широко используется в объектах электропроизводства, таких как электростанции, ТЭС, ГЭС и АЭС, в качестве блока управления возбуждением для управления системой возбуждения электрогенераторов, что является важным фактором для обеспечения стабильности, управляемости и надежности систем электроснабжения.
Другие промышленные области: также может быть применен в системах промышленной автоматизации других отраслей, таких как химическая и металлургическая промышленности, в качестве центрального процессора системы управления для реализации различных алгоритмов управления, обработки данных и функций связи.

Неисправности, связанные с питанием: у модуля может отсутствовать питание или быть неисправным питанием, например, индикаторы не светятся, невозможно установить связь или модуль часто перезагружается, что может быть вызвано проблемами с внешним питанием, неплотным соединением питания, поврежденными кабелями, сгоревшими предохранителями или неисправностями в конфигурации избыточного питания. Также может произойти перегрузка или короткое замыкание питания, проявляющееся в мигании индикатора питания, сильном нагревании модуля или срабатывании защиты верхнего уровня питания. Необходимо проверить, не произошло ли короткое замыкание нагрузки или превышение номинальной мощности, а также наличие внутреннего повреждения аппаратного обеспечения в модуле.
Неисправности связи: невозможно установить связь с компьютером или другими устройствами, индикаторы связи не светятся или мигают необычно, и данные не передаются, что может быть вызвано неправильными настройками параметров связи, проблемами с кабелем связи, поврежденными чипами интерфейса связи или неисправностями сетевых устройств. Прерывания связи или потеря пакетов данных могут быть вызваны высокой нагрузкой на сеть, помехами, устаревшей версией прошивки модуля или неправильной конфигурацией протокола связи.
Неисправности ввода/вывода: отсутствие реакции или ложное срабатывание цифровых входных сигналов может быть вызвано отсутствием питания на входах, разомкнутыми цепями входов, слишком длинными настройками времени фильтрации или недостаточной помехоустойчивостью. Отсутствие действия или невозможность отключения цифровых выходов может быть вызвано несоответствием типа выхода и нагрузки, превышением номинального тока нагрузки или коротким замыканием внешней цепи на землю. Искажение или слишком большое отклонение аналоговых входных/выходных сигналов может быть вызвано неправильными настройками типа сигнала, неэкранированными или нескрученными кабелями аналоговых сигналов, неисправностями датчиков, неплотными соединениями или неисправностями внутренних чипов АЦП/ЦАП в модуле.
Неисправности аппаратного обеспечения и проблемы с окружающей средой: слишком сильное или необычное нагревание модуля может быть вызвано слишком высокой температурой окружающей среды, плохой вентиляцией или необычным потреблением энергии, вызванным неисправностями внутренних компонентов. Физические повреждения или неплотные соединения, такие как сломанные зажимы для монтажа на рельсе, отсоединенные клеммные блоки или отсоединение пайки внутренних компонентов, могут быть вызваны неправильной установкой или слишком сильными вибрациями в промышленной среде.
Неисправности программного обеспечения и настройки: ошибки в прошивке или программе могут привести к частым перезагрузкам модуля, необычному поведению функций или невозможности загрузить программу, что может быть вызвано ошибками в версии прошивки, ошибками в логике программы или повреждением прошивки, вызванным прерыванием при загрузке программы. Ошибки в настройке параметров могут привести к тому, что модуль не будет работать как ожидалось, поэтому необходимо сравнить с руководством по модулю и проверить аппаратную конфигурацию и программные параметры по пунктам, чтобы убедиться, что они совпадают.
