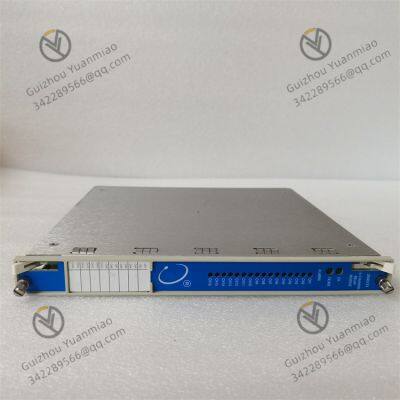

Bently Nevada 3500/33 модуль реле

Bently Nevada  3500/33  модуль реле

Основные параметры:

Тип продукта: 16-канальный модуль реле

Габариты: 241 мм × 24,4 мм × 242 мм (9,50 дюйма × 0,96 дюйма × 9,52 дюйма)

Вес: 0,7 килограмма (1,6 фунта)

Потребление мощности: Типичное значение 5,8 ватт

Параметры реле:

Тип реле: однополюсный переключатель (SPDT)

Ресурс контактов реле: 100 000 циклов (5А, 24В постоянного тока или 240В переменного тока)

Максимальный ток коммутации: 5А

Максимальное напряжение коммутации: 250В переменного тока

Тушитель дуги реле: Стандартная конфигурация - 250В эффективного значения

Уплотнение реле от окружающей среды: Эпоксидная смола

Функциональные параметры:

Выходные каналы: 16 каналов

Логика драйвера аварийного сигнала: Можно программировать с помощью программного обеспечения настройки стойки 3500, используя логические операции "и" и "или"

логику и программирование с входами аварийного сигнала (аварийное и опасное состояние) и одним измерительным параметром от любого

 канала мониторинга или комбинации каналов мониторинга в стойке.

Связь и инструкции:

Светодиод OK: Включается, когда модуль работает исправно.

Светодиод TX/RX: Мигает при передаче и приеме данных при общении с другими модулями на стойке 3500.

Светодиод аварии CH: Включается, когда канал реле находится в аварийном состоянии.

Требования к программному обеспечению:

Требуется программное обеспечение настройки стойки 3500 Rack Config 3.3 или более поздней версии.

Требуется версия 1.40 или более поздняя программного обеспечения отображения данных 3500.

Общие неисправности, возможные причины и способы устранения

Реле не имеет выходного сигнала или не работает

Симптом неисправности

После получения модулем реле сигнала соответствующий канал не имеет контактного действия или индикатор не

загорается.

Возможные причины и решения

Проблема с электропитанием

Причина: Неправильное электропитание модуля (например, недостаточное напряжение, неплотное соединение питания).

Решение:

Проверьте, стабильно ли подается питание на модуль (DC 24В). Используйте мультиметр для измерения, находится ли напряжение

в пределах номинального диапазона (±10% допуск).

Проверьте, надежно ли подключен кабель питания, а также есть ли окисление, расщелкивание или разрыв. Переподключите или

 замените кабель.

Некорректный входной сигнал

Причина: Не был получен эффективный триггерный сигнал (например, аварийный сигнал не был активирован, неправильная логическая

настройка).

Решение:

Проверьте состояние входного сигнала соответствующего канала с помощью программного обеспечения системы 3500, чтобы подтвердить, выполнены ли какие-либо

условия аварии или триггера.

Проверьте, правильны ли логические настройки модуля реле в программном обеспечении настройки стойки 3500 (например, отношение "и/или"

отношение, порог срабатывания), и пере настройте логические параметры.

Контакты реле повреждены

Причина заключается в том, что длительная работа под высокой нагрузкой или окисление и эрозия контактов привели к плохому контакту

контактов.

Решение:

Используйте омиметр мультиметра для измерения сопротивления контактов реле. Если значение сопротивления бесконечно или

 нестабильно, это означает, что контакты повреждены.

Замените модуль реле (3500/33 имеет цельно-герметичный дизайн и обычно требует полной замены).

Реле неисправно или срабатывает слишком часто

Симптом неисправности

Когда условия срабатывания не выполнены, реле автоматически срабатывает или часто включается и выключается.

Возможные причины и решения

Помехи в сигнале

Причина: Вблизи есть сильное электромагнитное помехи, из - за чего модуль ошибочно принимает сигналы.

Решение:

Проверьте, лежат ли кабели модуля параллельно кабелям питания. Рекомендуется разместить их с разницей не менее

 30 см, или использовать экранированные кабели и правильно заземлить их.

Подтвердите, соответствует ли заземление стойки стандартам (сопротивление заземления ≤1Ом), чтобы избежать заземляющих петель

 помехи.

Ошибка в логической настройке

Причина: Порог аварии установлен слишком низко, и логические условия заданы неправильно (например, логика "или" была

ошибочно настроена как "И").

Решение:

Пересмотрите условия срабатывания модуля реле в программном обеспечении 3500 и подстройте порог аварии до

разумного диапазона (например, значения аварии параметров, таких как вибрация и смещение).

Подтвердите, соответствует ли логическое отношение требованиям защиты оборудования. Пере настройте

настройки и, при необходимости, перезапустите модуль.

Неисправность аппаратного обеспечения модуля

Причина: Неправильно работающие внутренние компоненты схемы (например, логические чипы и драйверные схемы).

Решение:

Попробуйте перезапустить стойку 3500 или модуль. Если неисправность сохраняется, замените запасной модуль для тестирования, чтобы подтвердить, является ли это

неисправностью аппаратного обеспечения.

Аномальное состояние индикатора

Симптом неисправности

Светодиод OK не горит: Модуль не работает исправно;

Светодиод аварии CH постоянно горит: Определенный канал постоянно находится в аварийном состоянии.

Светодиод TX/RX не мигает: Перерыв связи.

Возможные причины и решения

Аномальное состояние светодиода OK

Причина: Отсутствие питания модуля, повреждение внутреннего аппаратного обеспечения.

Решение:

Проверьте входное питание (следуйте шагам решения "Проблема с питанием"). Если питание нормально, возможно, это неисправность питательной платы внутри модуля, и модуль необходимо заменить.

Светодиод аварии CH постоянно горит

Причина: Входной сигнал соответствующего канала постоянно срабатывает аварийный сигнал (например, неисправность датчика,

превышение параметров).

Решение:

Проверьте, нормально ли работают датчики (например, датчики вибрации и датчики смещения), подключенные к этому каналу,

 и измерьте, находятся ли выходные сигналы датчиков в пределах диапазона измерения.

Если датчик работает исправно, это может быть связано с неправильными настройками параметров (например, значение аварии ниже нормального рабочего значения). Пере настройте параметры.

Светодиод TX/RX не мигает

Причина: Перерыв связи между модулем и стойкой 3500 (например, неисправность кабеля связи,

конфликт адресов).

Решение:

Проверьте, правильно ли установлена позиция модуля в стойке, и переподключите модуль, чтобы обеспечить

хороший контакт.

Подтвердите, что настройки адреса модуля (через программное обеспечение настройки стойки) совпадают с физическими слотами, чтобы

 избежать конфликтов адресов.

Если кабель связи поврежден, замените внутренний шину связи стойки (например, кабель шину ввода-вывода)

Плохой контакт или перегрев контактов

Симптом неисправности

После замыкания контактов реле нагрузочная цепь не подключается, или область контакта сильно нагревается.

Возможные причины и решения

Окисление или загрязнение контактов

Причина: После длительного использования на поверхности контактов образуется оксидный слой, или пыль и масляные пятна влияют на

электропроводность.

Решение:

Поскольку реле модуля 3500/33 герметизированы эпоксидной смолой, контакты не могут быть очищены напрямую, инеобходимо заменить весь модуль.

Нагрузка превышает номинальные параметры

Причина: Ток/напряжение коммутации превышает номинальное значение модуля (например, максимум 5А/250В переменного тока), в результате чего

 происходит абразия контактов.

Решение:

Проверьте, находятся ли ток и напряжение нагрузочной цепи в допустимом диапазоне для реле, уменьшите нагрузку

или замените модуль реле на модуль с более высокими номинальными параметрами.

Перегрев модуля

Симптом неисправности

Поверхностная температура модуля слишком высока, превышая нормальный диапазон рабочей температуры (обычно от 0 до

50°C).

Возможные причины и решения

Плохое охлаждение

Причина: Вентиляция места установки стойки 3500 плохая, или модуль блокирован посторонними предметами

вокруг него.

Решение:

Убедитесь, что стойка установлена в хорошо вентилируемом шкафу управления, избегайте прямого солнечного света или близкого расположения к источникам тепла

источникам.

Проверьте, плотно ли контактирует модуль с слотом стойки, чтобы обеспечить беспрепятственный путь охлаждения

путь.

Неисправность внутренних компонентов

Причина: Короткое замыкание в внутренней схеме модуля или неисправные компоненты, в результате чего

потребление мощности аномально высоко.

Решение:

Сразу отключите питание, проверьте, есть ли запах горелой детали в модуле или повреждения внешнего вида, замените

модуль и проверьте, нормально ли подается питание на стойку.

Общие шаги по устранению неисправностей

Предварительное наблюдение: Проверьте состояние индикаторов модуля, есть ли расщелкивания в соединениях кабелей и

 есть ли какие - то физические повреждения.

Диагностика с помощью программного обеспечения: Просмотрите сообщения об ошибках модуля и журналы состояния входов - выходов с помощью программного обеспечения системы 3500.

Сегментное тестирование: Отделите модуль от внешней нагрузки, используйте мультиметр для тестирования входного сигнала и выхода контакта

и определите, находится ли неисправность внутри модуля или во внешней цепи.

Замена запасного части: Если условия позволяют, замените на запасной модуль, чтобы быстро определить, является ли это

неисправностью аппаратного обеспечения.

Предостережения

Перед началом работы обязательно отключите питание стойки 3500, чтобы избежать повреждения цепи при подключении или отключении модуля при включенном питании.

После замены модуля параметры необходимо пере настройть в программном обеспечении 3500 и провести функциональные тесты (например

 ручной запуск действия реле).

Если часто возникают подобные неисправности, необходимо проверить, соответствует ли рабочая среда оборудования (например

 вибрация, температура и электромагнитные помехи) требованиям использования модуля.
