Что такое U-образный кремнийкарбидный нагревательный элемент?

U-образный кремнийкарбидный нагревательный элемент состоит из двух кремнийкарбидных ножек одинакового диаметра. Каждая ножка разделена на две части, горячую зону и холодную зону с соединением. Сопротивления обеих ножек равны, чтобы обеспечить равномерную работу. Обе ножки соединены поперечной перекладиной, изготовленной из материала с низким сопротивлением.

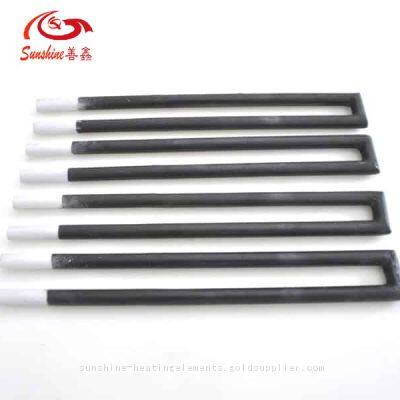

U-образные Sic нагревательные элементы

Модельный номер и справочные данные U-образного кремнийкарбидного нагревательного элемента

Выбор источника питания U-образного кремнийкарбидного нагревательного элемента

U-образный кремнийкарбидный нагревательный элемент может работать на 220В и 380В. При использовании 220В мы часто выбираем последовательное или параллельное соединение. При последовательном соединении сопротивления двух кремнийкарбидных стержней должны быть одинаковыми.

Если они различны, срок службы будет сокращен. Если сопротивления не совпадают, одно сопротивление большое, другое - маленькое, срок службы будет сокращен. В цепи 380В мы часто выбираем звездообразное и треугольное соединение.

U-образный кремнийкарбидный нагревательный элемент

Способ соединения U-образного кремнийкарбидного нагревательного элемента

Маленькие электропечи используют звездообразное соединение, этот метод прост и удобен, большие электропечи используют треугольное соединение. Как правило, в зависимости от мощности печи мы выбираем способ соединения нагревательных элементов электропечи.

Применение U-образного кремнийкарбидного нагревательного элемента

U-образный кремнийкарбидный нагревательный элемент часто используется в печах, требующих одностороннего соединения, и часто используется в пуштовых печах, тележных печах, камерных печах и других периодических электропечах.

Sic нагревательные элементы U-образного типа

Преимущества U-образного кремнийкарбидного нагревательного элемента

U-образный кремнийкарбидный нагревательный элемент изготовлен из двух кремнийкарбидных стержней одинакового диаметра с общим холодным концом. U-образный кремнийкарбидный стержень может быть подключен к одному концу печи. Поверхностная температура горячей зоны составляет 1500°C. Он используется в основном для высокотемпературных печей и высокотемпературных кильн, его характеристики - экономия энергии и длительный срок службы.

Советы по проектированию U-образного кремнийкарбидного нагревательного элемента

• Длина нагревательной части кремнийкарбидного стержня должна быть равна общей ширине печи. Если нагревательная часть вставлена в стенку печи, очень легко разжечь стенку печи.

• Длина холодной зоны кремнийкарбидного стержня должна быть равна толщине стенки печи плюс длина удлинения холодной зоны за стенку печи. Как правило, длина удлинения холодной зоны составляет 50 ~ 150мм, это удобно для соединения холодной зоны и аксессуаров.

• Номинальный диаметр отверстия в печи для кремнийкарбидного стержня должен быть в 1.4 ~ 1.6 раза больше диаметра холодного конца. Если отверстие в печи слишком маленькое или материал для заполнения отверстия слишком плотно упакован, постоянная высокая температура препятствует свободному расширению кремнийкарбидного стержня, что приводит к его поломке. При сборке кремнийкарбидный стержень должен иметь возможность свободно вращаться на 360 градусов.

• Расстояние между кремнийкарбидным стержнем и нагреваемым материалом или стенкой печи должно быть больше или равно 3 диаметрам наружного диаметра нагревательной части. Расстояние между центрами кремнийкарбидных стержней не должно быть меньше 4 диаметров наружного диаметра нагревательной части.

Советы по проектированию U-образного кремнийкарбидного нагревательного элемента

x = 2 диаметра ножки - это минимальное значение, 1.5 × диаметр ножки элемента - это абсолютное минимальное значение и требует снижения удельной мощности поверхности элемента.
Z = S/1.41 - минимальное значение для неподвижных нагрузок.
Z = S/1.73 - минимальное значение для подвижных нагрузок.
S = 2 × диаметр ножки элемента

При обращении к нам укажите, пожалуйста:

• Наружный диаметр (OD)

• Длина горячей зоны (HZ)

• Длина холодного конца (CZ)

• Общая длина (OL)

• Расстояние между центрами (A)

• Напряжение и мощность

• Количество
