Элементы нагрева из силицида молибдена MoSi2 в форме буквы U для температур до 1800 °C

 Что такое нагревательный элемент MOSI2 в форме буквы ?U??

Нагревательный элемент mosi2 в форме буквы ?U? похож на английскую букву ?U?, он долговечен и надежен при высоких температурах.

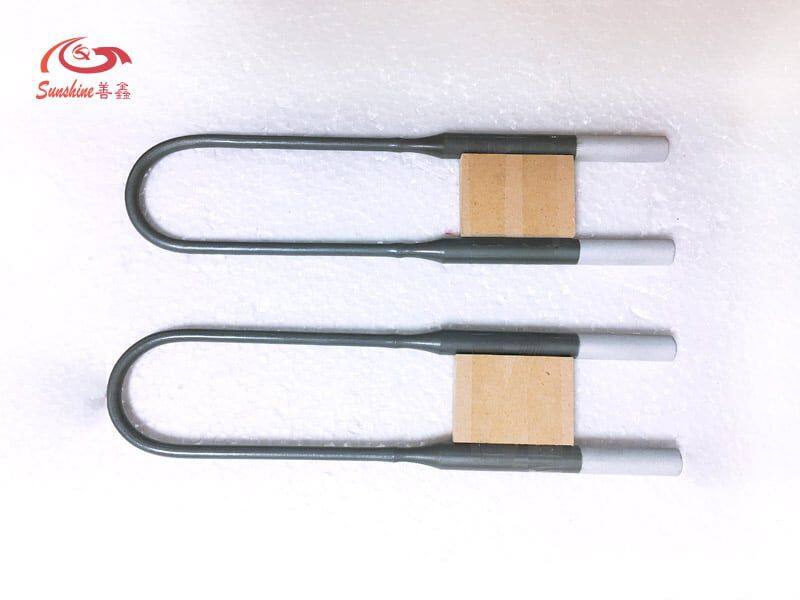

Нагревательный элемент Mosi2 в форме буквы ?U?

Нагревательные элементы mosi? в форме буквы ?U? чаще всего используются, подвешенными с нижней частью

буквы ?U? вниз. Элемент состоит из двух холодных концов (Lu) и нагреваемой секции в форме буквы ?U? (Le).

Холодные концы имеют в два раза больший диаметр, чем нагреваемая секция, и соединены путем пайки.

Концы холодных концов металлизированы алюминием, чтобы обеспечить поверхность контакта

с низким сопротивлением, к которой электрические соединения осуществляются с помощью плетеных алюминиевых полос.

Нагревательный элемент Mosi2 в форме буквы ?U?

Эти нагревательные элементы mosi2 доступны в двух классах: 1700 для температур элементов до 1700 °C и 1800 для температур элементов до 1850 °C.

Стандартные характеристики

Элементы с двумя стержнями

Изготовлены в соответствии с диаметрами и значениями сопротивления, установленных промышленностью, в следующих диаметрах: 3/6, 4/9, 6/12, 9/18 и 12/24.

Длина нагревательного элемента Mosi2: Длина Lu от 150 до 1000 мм, длина Le от 150 до 1500 мм. Доступно на заказ.

Рабочая температура нагревательного элемента Mosi2: От 500 °C до 1750 °C. Максимальная температура до 1900 °C.

Форма стержня нагревательного элемента Mosi2: Тип U; Тип W; Прямой тип; Тип L.

Справка по нагревательному элементу MOSI2 в форме буквы ?U?

Установка нагревательного элемента MOSI2 в форме буквы ?U?

Элементы с двумя стержнями и прямыми концами определяются по

• Класс элемента: 1700, 1800, 1850, 1900 или сверхчистый

• Диаметр нагреваемой зоны “d”, мм

• Диаметр конца “c”, мм

• Длина конца “Lu”, мм

• Длина нагреваемой зоны “Le”, мм

• Расстояние между осями стержней “a”, мм

Нагревательный элемент Mosi2 в форме буквы ?U? и аксессуары

Пример: Класс 1800, 9/18, Lu = 320 мм

Доступные размеры:

Le = 510 мм

A = 50 мм

Как показано ниже:

Чертёж нагревательного элемента Mosi2 в форме буквы ?U?

Коэффициент сопротивления нагревательного элемента mosi2

Установка нагревательного элемента mosi2 в форме буквы ?U?

1. Транзитная секция (g) должна быть вставлена внутрь печи, чтобы избежать перегрева и повреждения.

2. Во время установки необходимо соблюдать определенное расстояние между нагревательным элементом MOSI2 в форме буквы ?U? и

основанием печи (h).

3. Убедитесь, что между нагревательным элементом MOSI2 в форме буквы ?U? и стенкой

печи есть разумное расстояние.

4. Рекомендуемая поверхностная нагрузка нагревательного элемента MOSI2 в форме буквы ?U? типа 1700 и стенки печи

при температуре 1300 °C составляет менее 13,5 Вт/см3. Рекомендуемая поверхностная нагрузка нагревательного элемента

MOSI2 в форме буквы ?U? типа 1800 при температуре 1600 °C составляет менее 11,5 Вт/см2. А рекомендуемая поверхностная нагрузка

продуктов типа 1850 при температуре 1720 °C составляет менее 12 Вт/см2.
