Локатор поломок кабелей воздушных линий

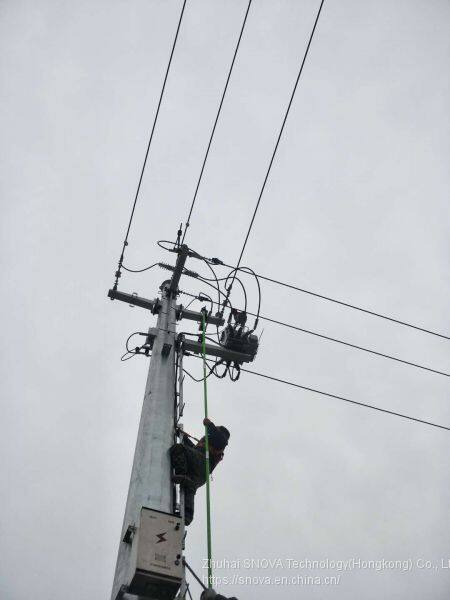

? ? ? ? ? ? ? ? ? ? Накладной индикатор короткого замыкания и заземления

Описание

Система индикаторов накладного типа серии SNV основана на датчике, который через трансформатор тока получает сигнал тока линии (10 КВ - 50 КВ), а затем с помощью смарт-компьютерного чипа посредством программных расчетов анализирует и определяет короткое замыкание или заземление. Когда датчик обнаруживает сбой, индикатор сбоя информирует обслуживающего персонала посредством поднятия красного флага и включения красного светодиода. Это помогает пользователям энергетической отрасли определить причину и место возникновения сбоя, а затем быстро устранить проблему и восстановить подачу электроэнергии.

Индикатор сбоев SNV с помощью специального контрольно-терминального оборудования и веб-сервера может осуществлять удаленное периодическое чтение и управление состоянием индикатора сбоев.

Существует два канала для удаленного чтения и управления индикаторами сбоев. Первый - через команду SMS с мобильного телефона GSM. Второй - управление с помощью компьютерной программы пользователя. Пользователи энергетической отрасли могут периодически получать информацию об индикаторах сбоев.

Принцип работы и конструкция

Первое: Сенсор индикатора неисправности

Тип:SNV308 Индикатор?

Описание

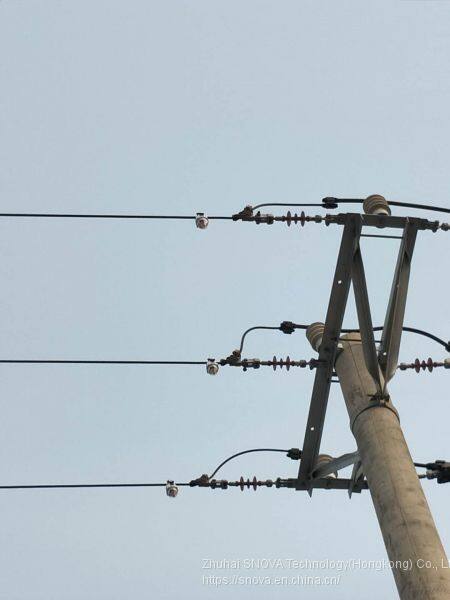

Индикаторы SNV подходят для воздушных линий напряжением до 50 КВ с четырьмя дистанционными устройствами для индикации короткого замыкания и заземления. Они измеряют ток кабеля, чтобы определить неисправность на электропроводах в соответствии с изменением тока, заземлением, состоянием неисправности. Информация о текущем токе, напряжении батареи и других параметрах в реальном времени передается на удаленный сервер, что обеспечивает надежные данные для диагностики и локализации различных видов неисправностей воздушных линий.

Характеристики:

l?реальное время выборки тока в каждом цикле;???????

l?выборка в реальном времени с сверхнизким энергопотреблением;

l?Когда значение токов линии ≥ 5 А. ТТ может обеспечить потребность в питании индикатора

l?Точность выборки: 5 - 20 А ± 1,5 А. 20 - 800 А ± 3%

l?Автоматическая калибровка датчика на заводе, для обеспечения согласованности;

l?интеллектуальное управление электродвигателемоп;

l?Поддержка удалённого, телеметрического, дистанционного управления и дистанционной регулировки;

Функциональные характеристики

a. измерение в реальном времени трёхфазного токов линии;

b. Определение и выявление короткого замыкания;

a) поддерживает определение установленного порогового значения, токов короткого замыкания;

b) поддерживает определение набора измененных инкрементных токов для короткого замыкания;

c) поддерживает определение процента короткого замыкания, который можно установить по проценту измененных токов;

d) поддерживает идентификацию повторного включения;

c. Определение и выявление замыкания на землю;

d. Функция загрузки данных;

a) периодически загружает реальные значения тока в режиме онлайн, нулевой последовательности тока и напряжение батареи;

b) Передавать в реальном времени статус сбоя, статус устранения сбоя и значение тока при сбое;

e. Настройка параметров

a) Возможно изменение настроек параметров через веб-сервер.

b) Возможно изменение и настройка параметров через удаленное управление настройками PDA;

c) Поддержка порта RS232 для изменения параметров и технического обслуживания;

f. Поддержка настройки контроллера (PDA)

a) Возможно чтение и изменение настроек параметров;

b) PDA может считывать состояние индикаторного датчика, фактический ток линии, данные напряжения батареи.

c) PDA может имитировать онлайн-тест сбоя путем настройки параметров индикатора.

г. Интеллектуальный контроль мотора с автоматическим переключением на красный сигнал;

h. Шесть трехцветных светодиодов индикации сбоев;(красный, зеленый, синий)

i. Один желтый светодиод индикации состояния;

j. Поддержка зарядки батареи от питающего трансформатора линии (ЛТ) ;

k. Поддержка программного сброса по таймеру, автоматического сброса при подаче питания, дистанционного сброса;

l. Может быть эффективно монтирован и демонтирован;

m. Конструкционные элементы изготовлены из антикоррозийного и противоржавочного материала;

n. В состоянии просыпания (беспроводная модель настройки). За 7 минут без операций произойдет автоматический сброс.(Совет: в состоянии просыпания запрещено тестирование на наличие неисправностей FI)

Отображение функций

Состояние флага

1) Нормально флаг находится в положении ?белый?. Каждые 3 часа флаг сбрасывается один раз, чтобы избежать неправильного перехода в состояние красного флага.

2) При коротком замыкании флаг перейдет в состояние красного флага; После достижения времени сброса или при восстановлении линейного тока индикатор неисправности вернется в состояние ?белый?;

3) При землезамикании флаг перейдет в состояние красного флага. Он автоматически вернется в состояние ?белый?, когда линейное питание отключено и ток восстановлен, или ждать до?????Время сброса достигнуто.

?

Индикаторная светодиодная лампа с индикацией неисправностей:

1) Индикация постоянной короткой замыкания: Шесть 3-цветных светодиодов будут светиться красным цветом четыре раза каждые 2 секунды.Одновременно индикатор перейдет в положение красного флага.

2) Индикация временной короткой замыкания: Шесть 3-цветных светодиодов будут светиться зеленым цветом четыре раза каждые 2 секунды.Одновременно индикатор перейдет в положение красного флага.

3) Указание земной утечки: Шесть трёхцветных светодиодов будут светиться голубым цветом четыре раза каждые 2 секунды. И одновременно переключаться на красный сигнал.

?

Жёлтый статус?Светодиодный индикатор:

Низкое напряжение батареи:Светиться 1 раз каждые 2 секунды

Низкое напряжение батареи (более сильное): ?светиться 2 раза каждые 2 секунды

Состояние беспроводной настройки: ??светиться 4 раза каждые 2 секунды

? ?

?

? ?

?
