Флаговый тип

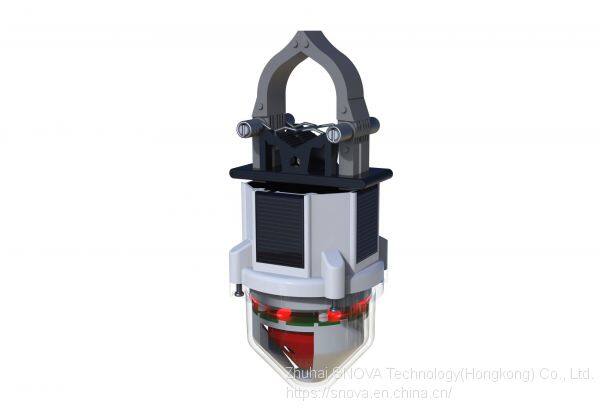

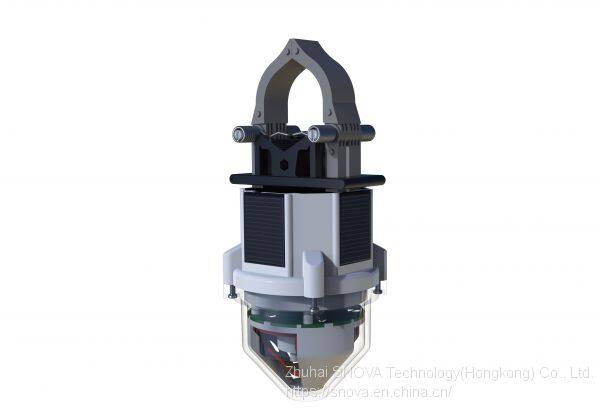

Сенсор индикатора отказаТип:Индикатор SNV308

Описание

Индикаторы SNV подходят для воздушных линий напряжением до 50 КВ с четырьмя дистанционными индикаторами короткого замыкания и заземления. Они измеряют ток в кабеле, чтобы определить наличие отказа на электропроводах по изменению тока, заземления и состояния отказа. Информация о реальном времени тока, напряжения батареи и другие данные передаются на удаленный сервер, что обеспечивает надежные данные для диагностики и определения местоположения различных типов отказов на воздушных линиях.

Характеристики:

l?реальное время выборки тока в каждом цикле;???????

l?выборка в реальном времени с сверхнизким потреблением энергии;

l?Когда значение линейного тока ≧ 5 А, трансформатор тока (CT) может обеспечить потребность в питании индикатора

l?Точность выборки: 5 - 20 А ± 1,5 А; 20 - 800 А ± 3%

l?Автоматическая калибровка датчика на заводе, для обеспечения согласованности;

l?интеллектуальный контроль мотора;

l?Поддержка удаленного доступа, телеметрии, дистанционного управления, дистанционной регулировки;

Функциональные характеристики

a. Реальное время измерения трехфазного тока в сети;

b. Детектирование и определение короткого замыкания;

a) Поддержка определения установленного порога, тока короткого замыкания;

b) Поддержка определения набора измененного инкрементного тока для короткого замыкания;

c) Поддержка определения процента короткого замыкания, устанавливаемого по проценту измененного тока;

d) Поддержка идентификации повторного включения;

c. Детектирование и определение заземления;

d. Функция загрузки данных;

a) периодически загружать реальное значение тока в сети, нулевой последовательности тока и напряжение батареи;

b) Загружать в реальном времени статус сбоя, статус устранения сбоя и значение тока при сбое;

e. Настройка параметров

a) Возможно изменение параметров через веб-сервер.

b) Возможно изменение и настройка параметров через удаленное управление с помощью PDA;

c) Поддержка порта RS232 для изменения параметров и технического обслуживания;

f. Поддержка настройки контроллера (PDA)

a) Возможно чтение и изменение настроек параметров;

b) PDA может считывать состояние датчика индикатора, текущие значения тока линии в реальном времени и данные напряжения батареи.

c) PDA может имитировать тест наlinelnykh неисправностей путем установки параметров индикатора.

g. Интеллектуальный контроллер мотора переключается на красный флаг;

h. Шесть трехцветных светодиодов индикации неисправностей;(красный, зеленый, синий)

i. Один желтый светодиод состояния;

j. Поддерживает зарядку батареи от трансформатора тока линии;

k. Поддерживает таймер сброса, автоматический сброс при включении питания, удаленный сброс;

л. Может быть эффективно монтирован и демонтирован;

м. Конструкционные детали изготовлены из антикоррозийного и антиржавочного материала;

н. В активном состоянии (беспроводная модель настройки) при отсутствии операций в течение 7 минут произойдет автоматический сброс. (Совет: в активном состоянии запрещено тестирование на наличие неисправностей FI)

Отображение функций

Состояние флага

1) Обычно флаг находится в нейтральном положении. Каждые 3 часа флаг сбрасывается один раз, чтобы избежать ложного перехода в состояние красного флага.

2) При коротком замыкании флаг перейдет в состояние красного флага; после достижения времени сброса или при восстановлении линейного тока индикатор неисправности вернется в нейтральное состояние;

3) При землезамикании флаг перейдет в состояние красного флага. Он будет автоматически восстанавливать состояние одеялапри отключении и последующем восстановлении электропитания сети, или ждатьдо достижения времени сброса.

Индикаторная светодиодная лампа отображения неисправностей:

1) Индикация постоянной короткого замыкания: Шесть 3-цветных светодиодов будут светитьсякрасным цветом четырераза,каждые 2 секунды.Одновременно переключается на красный флаг.

2) Индикация временного короткого замыкания: Шесть3-цветный LED будет светиться зеленым цветом, четыре раза, каждые 2 секунды.В то же время перейдет в красный режим.

3) Указание на земную утечку: Шесть 3-цветных LED будут светиться голубым цветом, четыре раза, каждые 2 секунды. В то же время перейдет в красный режим

желтый режим Светодиодный индикатор:

Низкое напряжение батареи:Светиться 1 раз, каждые 2 секунды

Низкое напряжение батареи (немного выше предыдущего уровня): Светиться 2 раза, каждые 2 секунды

Состояние беспроводной настройки: ??Мигание 4 раза, каждые 2 секунды

? ?
