Индикатор отказов для воздушных линий высокого напряжения

? ? ? ? ? ? ? ? ? ? Надвижной индикатор короткого замыкания и заземления

Описание

Система индикаторов короткого замыкания серии SNV надвижного типа основана на датчике, который через трансформатор тока получает сигнал тока линии (10 КВ - 50 КВ), а затем с помощью смарт-компьютерного чипа посредством программных расчетов анализирует и определяет короткое замыкание или заземление. Когда датчик обнаруживает сбой, индикатор сбоев сигнализирует управляющему персоналу путем поднятия красного флага и включения красного светодиода. Это помогает пользователям энергетической системы определить причину и место возникновения сбоя, а затем быстро устранить проблему и восстановить подачу электроэнергии.

Индикатор сбоев SNV с помощью специального терминала управления и веб-сервера может осуществлять удаленное чтение и управление состоянием индикатора сбоев в определенные моменты времени.

Существует два канала для удаленного чтения и управления индикаторами сбоев. Первый - через SMS-команды мобильного телефона стандарта GSM. Второй - с помощью программного обеспечения на компьютере пользователя. Пользователи энергетической системы могут получать информацию об индикаторах сбоев в определенные моменты времени.

Принцип работы и конструкция

Первое: Сенсор индикатора неисправностей

Тип:SNV308 Индикатор?

Описание

Индикаторы SNV подходят для воздушных линий напряжением до 50 КВ с четырьмя дистанционными каналами для индикации короткого замыкания и заземления. Они измеряют ток кабеля, чтобы определить наличие неисправности на электропроводах по изменениям тока, заземления, состояния неисправности. Информация о текущем токе, напряжении батареи и других параметрах в реальном времени передается на удаленный сервер, что обеспечивает надежные данные для диагностики и локализации различных типов неисправностей воздушных линий.

Характеристики:

l?реальное время выборки тока в каждом цикле;???????

l?выборка в реальном времени с сверхнизким энергопотреблением;

l?Когда значение тока линии ≥ 5 А. Трансформатор тока может обеспечить потребность в питании индикатора

l?Точность выборки: 5 - 20 А ± 1,5 А. 20 - 800 А ± 3%.

l?Автоматическая калибровка датчика на заводе для обеспечения согласованности;

l?интеллектуальный контроль мотора;

l?Поддержка удаленного доступа, телеметрии, дистанционного управления, дистанционного регулирования;

Функциональные характеристики

a.?измерение тока трехфазной сети в реальном времени;

b. Определение и выявление короткого замыкания;

a) поддерживает определение заданного порога, токов короткого замыкания, короткого замыкания;

b) поддерживает определение набора измененных инкрементных токов для короткого замыкания;

c) поддерживает определение процента короткого замыкания, который может быть задан процентом измененных токов;

d) поддержка идентификации повторного включения;

c. Определение и выявление замыкания на землю;

d. Функция загрузки данных;

a) периодически загружать реальные значения на-line тока, нулевой последовательности тока и напряжения батареи;

b) Загружать в реальном времени статус неисправности, статус устранения неисправности и значение тока неисправности;

e. Настройка параметров

a) Возможно изменение параметров через веб-сервер.

b) Возможно изменение и настройка параметров через удаленное управление настройками PDA;

c) Поддержка порта RS232 для изменения параметров и технического обслуживания;

f. Поддержка настройки контроллера (PDA)

a) Возможно чтение и изменение настроек параметров;

b) PDA может считывать состояние датчика индикатора, реальное значение тока линии, данные напряжения батареи.

c) PDA может имитировать онлайн-тест неисправности путем настройки параметров индикатора.

g. Интеллектуальный контроль мотора с автоматическим переключением на красный сигнал;

h. Шесть трехцветных светодиодов индикации ошибок;(красный, зеленый, синий)

i. Один желтый светодиод индикации состояния;

j. Поддержка зарядки батареи от токового трансформатора линии питания;

k. Поддержка программного сброса по таймеру, автоматического сброса при включении питания, удаленного сброса;

l. Может быть эффективно монтирован и демонтирован;

m. Конструкционные элементы изготовлены из антикоррозийного и противоржавного материала;

n. В состоянии просыпания (беспроводная модель настройки). В течение 7 минут, если нет операций, произойдет автоматический сброс.(Совет: в состоянии просыпания запрещено тестирование на наличие неисправностей FI)

Отображение функций

Состояние флага

1) Нормально флаг находится в положении ?одеяло?. Каждые 3 часа флаг сбрасывается один раз, чтобы избежать неправильного перехода в состояние красного флага.

2) При коротком замыкании флаг переходит в состояние красного флага; после достижения времени сброса или при восстановлении тока в линии индикатор неисправности возвращается в состояние ?одеяло?;

3) При землепадении флаг переходит в состояние красного флага. Он автоматически вернется в состояние ?одеяло?, когда отключится питание линии и восстановится ток, или придется ждать,?пока?не??Время сброса достигнуто.

?

Индикаторная светодиодная лампа ошибки:

1) Индикация постоянной короткой цепи: Шесть 3-цветных светодиодов будут светиться красным цветом четыре раза каждые 2 секунды. В то же время переключится на красный флаг.

2) Индикация временной короткой цепи: Шесть 3-цветных светодиодов будут светиться зеленым цветом четыре раза каждые 2 секунды. В то же время переключится на красный флаг.

3) Указание земной утечки: Шесть трёхцветных светодиодов будут светиться синим цветом четыре раза, каждые 2 секунды. И одновременно переключаться на красный сигнал.

?

Жёлтый статус Светодиод:

Низкое напряжение батареи: Светиться 1 раз каждые 2 секунды

Пониженное напряжение батареи: ?светиться 2 раза каждые 2 секунды

Состояние беспроводной настройки: ??светиться 4 раза каждые 2 секунды

?

Два: Контроллер настройки?Контроллер(PDA)

Type: SNV306-Remote control PDA

Описание:

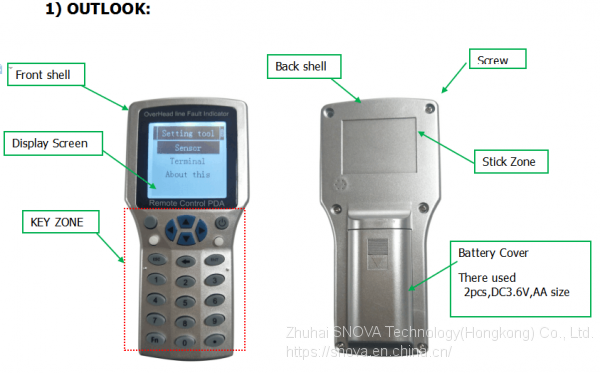

??PDA является контроллером настроек, который используется для беспроводной дистанционной настройки и изменения параметров датчика индикатора неисправности и управляющего терминала.

PDA имеет функцию чтения реального времени состояния индикатора неисправности, таких как:: ток линии и напряжение батареи индикатора неисправности.

В то же время пользователь может проводить однострочный тест индикатора неисправности через PDA.

?

?

Третий: Управляющий терминал

Тип: SNV309-устройство связитерминал?RTU

?

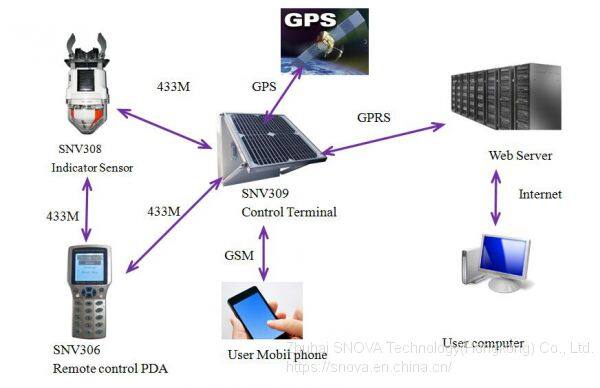

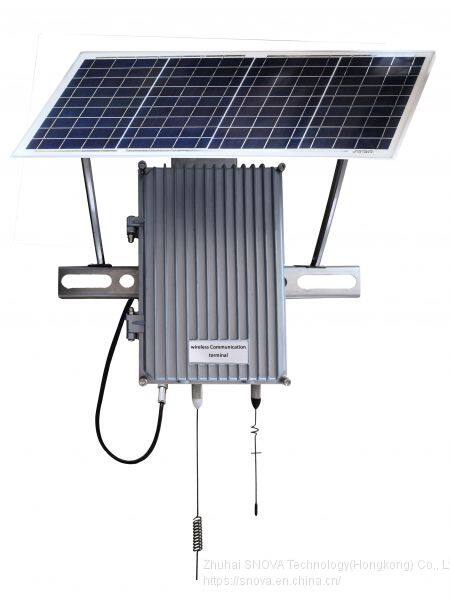

??Контрольный терминал используется для связи между индикатором сбоя , спутником GPS и веб-сервером или GSM-телефоном пользователя. Необходимо вставить SIM-карту с функциями GPRS и GSM.

??Во-первых, индикатор сбоя автоматически загружает информацию на контрольный терминал в реальном времени через беспроводную связь на частоте 433 МГц.

??Во-вторых, когда пользователь с помощью мобильного телефона отправляет SMS-команду на контрольный терминал, терминал выполнит команду и отправит соответствующую информацию на мобильный телефон пользователя.

??В-третьих, когда контрольный терминал подключен к веб-серверу, он загрузит всю информацию на веб-сервер. Пользователь может читать и управлять состоянием всех подключенных датчиков сбоев в реальном времени, запустив специальное программное обеспечение на компьютере. Компьютер должен быть подключен к интернету.

Четвертое, функция GPS. Когда терминал находится на улице, антенна GPS антенна?подключится к спутнику GPS спутник, и терминал получит позицию GPS, а также значения долготы и широты.

??

Четвертое: Система программного обеспечения

Тип :SNV10000 Программное обеспечение APP

Программное обеспечение SNV - это профессиональное приложение для чтения и управления индикаторами неисправностей.

Пользователь запускает приложение, затем входит в систему и получает доступ к веб-серверу. Это удобный и интуитивно понятный интерфейс. Мы можем напрямую наблюдать текущий график в реальном времени, а также исторические графики тока.

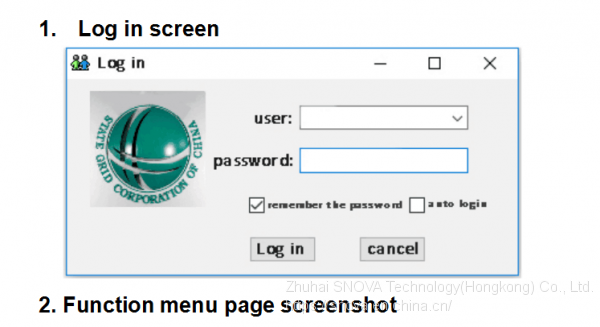

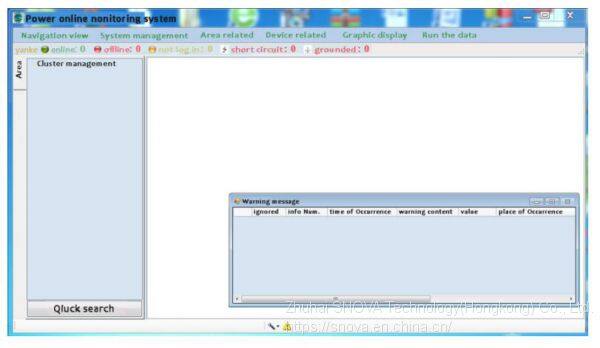

Ниже приведены некоторые скриншоты страниц программного обеспечения.

??

?

?

?
