Высокоэффективное портативное строительное оборудование

Основные технические параметры

Структура и принцип работы насоса

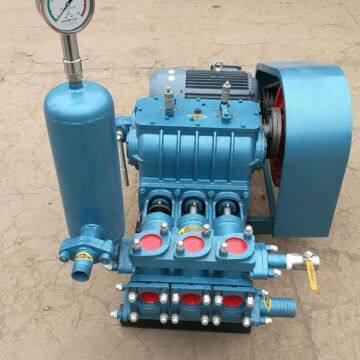

Насосы для цементирования BW серии с одним цилиндром состоят в основном из электродвигателя, коробки передач, насосной головки, рамы, кожуха и механизма привода с V-ременной передачей (см. рис. 1). Коробка передач представляет собой закрытый корпус и смазывается методом разбрызгивания. Каждая часть движущихся узлов, пара зацепленных шестерен, передает вращательное движение электродвигателя на коленчатый вал и толкает шатун и поперечную головку, заставляя поршень совершать возвратно-поступательное движение. BW50-3 имеет шатун для дизельного двигателя, BW60-5 - подшипниковый шатун. Подшипниковый шатун обладает характеристиками низкого уровня шума, гибкости вращения, износостойкости и долговечности. Вместе с тем, он оснащен механизмом управления муфтой, что удобно для переключения мощности и обеспечивает стабильную и надежную передачу.

Насосная головка состоит в основном из присоединительного фланца, цилиндрической втулки, поршня, тяги, винта, шаровой клетки, газовой камеры, манометра и т. д. Это устройство с нижним входом и верхним выходом. Поршень приводится в возвратно-поступательное движение тяговой штангой для управления открытием и закрытием шарового клапана и седла шаровой клетки, осуществляя операции всасывания и нагнетания. Поршень установлен на седле поршня, а гаек M24×1,5 прижимает его через подкладку поршня. При износе поршня его можно снять специальным ключами, что удобно для установки, экономично по времени и силе. На газовой камере установлен затворный клапан, трубопровод и манометр. Также имеется электроконтактное давление с автоматическим управлением. Когда давление в газовой камере превышает номинальное рабочее давление, ток в цепи нагнетания отключается через контрольную цепь, и электродвигатель автоматически останавливается.

Использование насоса

? ? ?Насосы для шпульдирования одноцилиндрового типа серии BW - это горизонтальные одноцилиндровые поршневые насосы с возвратно-поступательным движением, работающие в одноходном режиме. Они представлены двумя спецификациями: BW50-3 и BW60-8. Они используются главным образом для работ по шпульдированию на строительных объектах, таких как дороги, мосты, плотины, оборона страны, горнодобывающая промышленность и другие; они также могут быть использованы для инъекции раствора строительной смеси при расширении конструкций с предварительным напряжением; для транспортировки угля в виде водной суспензии на тепловых электростанциях; для вертикальной и горизонтальной транспортировки раствора строительной смеси в строительстве. В химической промышленности они применяются для транспортировки сырья в виде пульпы (пасты, покрытия), магнитных материалов и других сред. Они используются также для ремонта и технического обслуживания песчаных территорий, доменных печей, цементных дорожных покрытий, автомагистралей и т. д. Это усовершенствованный продукт поршневого насоса для шпульдирования WSB. Он имеет такие преимущества, как компактная конструкция, хорошая герметичность, высокое давление, удобство замены поршня, простота сборки и технического обслуживания.

Грунтовочный насос может перекачивать раствор, песок должен быть просеян, а максимальный размер частиц не должен превышать 5 мм. Масса песка с размером частиц 1 мм и менее составляет более 60% от общего объема песка. Камни и другие посторонние предметы (например, гвозди, травы и т. д.) не должны быть смешаны в грунтовочном растворе. Раствор должен быть однородным и хорошо перемешанным. Для песка и твердых блоков значение консистенции не должно быть менее 8 см, а консистенция составляет 300 г.
