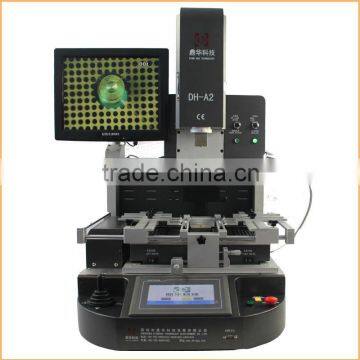

Автоматическая машина для ремонта материнских плат DINGHUA DH-A2 для ноутбуков с камерой определенного размера для наблюдения за процессом плавления шаров

Технические характеристики

?Автоматическая станция перемонтажа BGA DH-A2 с оптической юстировкой CCD-камеры и лазерным позиционированием

Характеристики DH-A2:

?

мощность

AC220V±10%???? 50/60Hz

габаритные размеры

L600×W700×H850 мм

позиционирование

V-образная канавка, поддержка ППЗ может быть регулирована в любом направлении с внешним универсальным крепежом

контроль температуры

датчик K, замкнутый контур

точность температуры

±2°C

размер ППЗ

макс. 440×380 мм мин. 22×22 мм

чип BGA

2X2-80X80 мм

минимальный чип spacing

0,15 мм

Внешний датчик температуры

1 (опционально)

Нетто-вес

70 кг

?

Особенности DH-A2:

?

1.Встроенный промышленный компьютер, интерфейс высокоразрешающего сенсорного экрана, управление с помощью ПЛК и функция мгновенного анализа профиля. Реальные настройки и отображение фактического профиля температуры могут быть использованы для анализа и коррекции параметров при необходимости.

?

2.Он использует точную систему закрытого контура управления типа K и автоматическую систему регулирования температуры, с температурным модулем для обеспечения точного контроля температуры с точностью ±2 градуса Цельсия. Внешний датчик температуры позволяет контролировать температуру и точно анализировать реальный профиль температуры в режиме реального времени.

3.Поддержка печатных плат с V-образной канавкой обеспечивает быструю, удобную и точную позиционировку, подходящую для всех видов печатных плат.

4.Гибкая и удобная съемная фиксация на печатной плате защищает ее от повреждений. Также она может быть адаптирована для перемонтажа различных BGA-пакетов.

5.Различные размеры сопел для BGA, которые можно регулировать на 360 градусов для удобной установки и замены.

6.Три температурные зоны могут нагреваться независимо, а также многократно контролироваться и регулироваться для обеспечения оптимального сочетания разных температурных зон. Температура нагрева, время, угол, охлаждение и вакуумирование могут быть настроены на интерфейсе.

7.Есть 6-8 уровней регулировки и поддержания постоянной температуры. Большое количество температурных кривых хранится и может быть мгновенно доступно в зависимости от различных BGA. Анализ, настройка и регулировка кривых доступны через сенсорный экран.

?

8. Точное и высокоточное регулирование температуры

?

9. Он использует мощный вентилятор для обеспечения быстрого охлаждения платы печатных плат и предотвращения ее деформации. Также имеется внутренний вакуумный насос и внешняя вакуумная ручка для помощи при извлечении чипа BGA.

10. Включает функцию голосового "предупреждения". За 5 - 10 секунд до завершения снятия или пайки производится голосовое напоминание / предупреждение, чтобы работники были готовы. Система охлаждения запустится после того, как вертикальный поток воздуха прекратит нагревание. Когда температура опустится до комнатной, процесс охлаждения остановится, чтобы машина не стала старой после нагрева.

?

11. Сертификация CE, с экстренным выключателем и устройством автоматического отключения питания в случае аварии

?

Список упаковки?

?

1, DH-A2 BGA ремонтная станция (сенсорный экран) 1 комплект

2, Дисплей 1 комплект

3, Вакуумный присоскивающий пэд 3 штуки

4, Спецификация DH-A1 (руководство) 1 экземпляр

5, Тепловоздушный сопло 5 штук ( 31*31/38*38/41*41/34*34/55*55 )

6, Нетипичный зажим 6 штук

7, Цветочный рукоятник 6 штук

8, Поддерживающий винт 6 штук

9, Внешний датчик температуры 1 штука

Больше фото продукции:

?

?

?

Фото упаковки

?

?

?Все наши машины будут тщательно упакованы в стандартные древеснофанерные коробки, чтобы защитить их во время транспортировки.

?

Фото нашей фабрики ?

?

?

?

?

???

?

?

?

??

На продукты, которые мы продаем, распространяется гарантия на один год. Если вам требуется техническая поддержка для любого из продуктов Bga реворк-станций, пожалуйста, свяжитесь с нашей службой поддержки, используя следующие данные:

?

?

Мы всегда отвечаем на ваши вопросы: 24 часа в сутки, 7 дней в неделю.?

?

?

?

?

?
