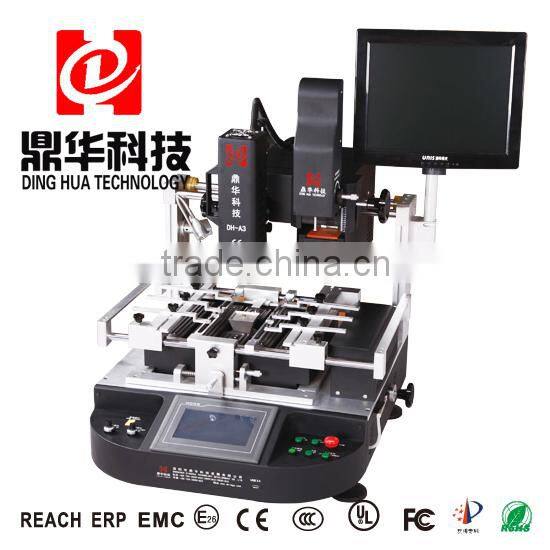

Инфракрасная сварочная машина DINGHUA DH-A3. Руководство по эксплуатации. Машина для перемонтажа BGA для станций пайки и депаеки материнских плат

Технические характеристики

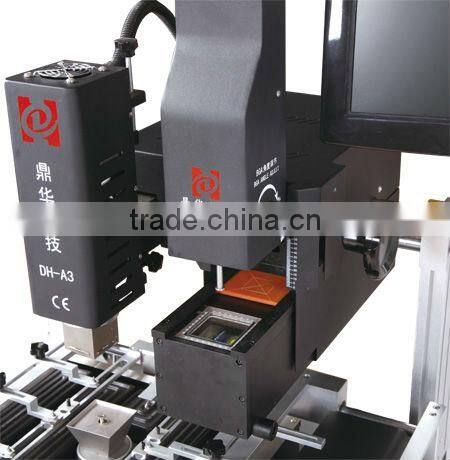

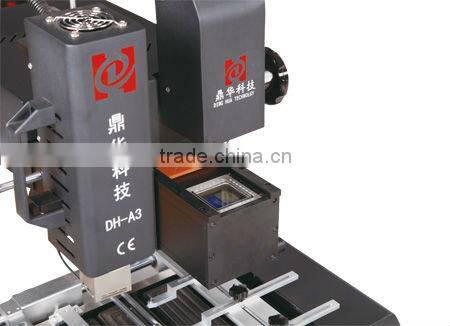

Полностью ручная (интегрированный дизайн головки и нагревателя) DH-A3 для ноутбуков/камер/мобильных телефонов Bga/Pcb пайка/отпаивание чипов?

?

Характеристики DH-A3:

?

Описание характеристик DH-A3:

?

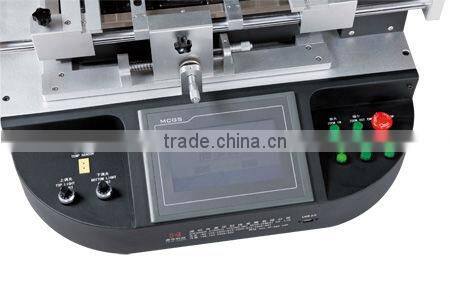

1. Встроенный промышленный компьютер, интерфейс высокоразрешающего сенсорного экрана, управление с помощью ПЛК и функция мгновенного анализа профиля. Реальные настройки и отображение фактического профиля температуры могут быть использованы для анализа и корректировки параметров при необходимости.

2. Три температурные зоны могут нагреваться независимо, а управление и регулировка их осуществляются множественно, что обеспечивает наилучшее сочетание различных температурных зон. Температура нагрева, время, угол, охлаждение и вакуумирование могут быть настроены на интерфейсе.

3. Используется точная К-типная замкнутая петля управления и автоматическая система регулировки температуры, с контроллером логического программирования (PLC) и температурным модулем, что позволяет обеспечить точный контроль температуры с погрешностью ±2 градуса Цельсия. Внешний датчик температуры обеспечивает мониторинг температуры и точный анализ реального профиля температуры в реальном времени..

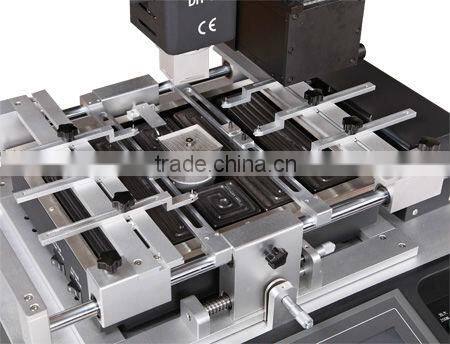

4. Поддержка печатных плат с V-образной канавкой обеспечивает быстрое, удобное и точное позиционирование, подходящее для всех видов печатных плат.

5. Гибкая и удобная съемная фиксация на печатной плате защищает ее от повреждений. Она также может адаптироваться для повторной работы с различными BGA-пакетами.

6. Наличие сопел BGA различных размеров, которые можно регулировать на 360 градусов для удобной установки и замены.

7. Высоко точная цифровая система регистрации видео, ручка позволяет перемещать оптические линзы вперед/назад и вправо/влево. Возможно наблюдение за совпадением углов BGA и центральной точки.

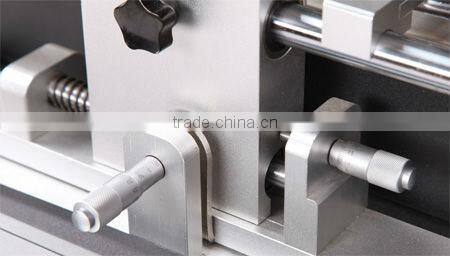

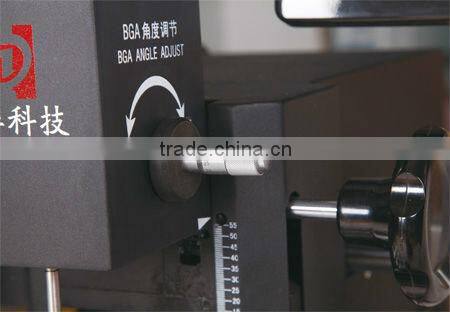

8. В направлениях X, Y и по углу R применяется микрометрическая тонкая настройка. Точность регистрации может достигать ±0,01 мм. Установлен высокоразрешающий жидкокристаллический дисплей.

9. Есть 6-8 уровней регулировки температуры, включая переменную и постоянную. Массовое хранение кривых температуры, которые можно мгновенно вызвать в зависимости от различных типов BGA. Анализ, настройка и корректировка кривых доступны через сенсорный экран.

10. Включает функцию голосового "предупреждения". За 5-10 секунд до окончания демонтажа или сварки произойдет голосовое напоминание/предупреждение, чтобы рабочий был готов. Система охлаждения запустится после того, как вертикальный поток воздуха прекратит нагрев. Когда температура опустится до комнатной, процесс охлаждения остановится, чтобы машина не старела после нагрева.

?

?

11.Встроенный вакуумный насос

?

12.Сертификация CE, с кнопкой аварийной остановки и устройством автоматического отключения питания в случае аварии

?

?

Список упаковки

?

1, DH-A3 станция перемонтажа BGA (сенсорный экран) 1 комплект

2, Дисплей 1 комплект

3, Вакуумный присоскивающийся уплотнитель 3 штуки

4, Вакуумная насадка 1 комплект

5, Спецификация DH-A3 (руководство) 1 экземпляр

6, Насадка для горячего воздуха 5 штук (31*31/38*38/41*41/34*34/55*55)

7, Невыровненный зажим 6 штук

8, Розеточный рукоятник 6 штук

9, Поддерживающий винт 6 штук

10, Внешний датчик температуры 1 штука

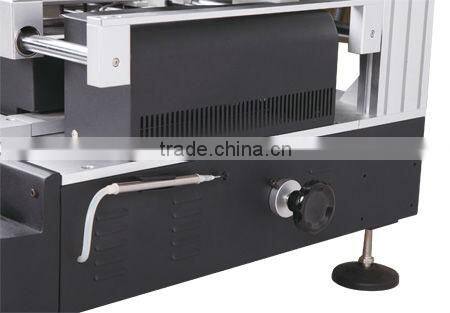

Больше фотографий нашего продукта

Фотографии упаковки

Все наши машины тщательно упаковываются в стандартные фанерные коробки, чтобы защитить их от повреждений при транспортировке.

Фотографии нашего завода

?

?

?

?

???

?

?

?

??

Почему мы?

?

1,?Хорошо оснащенная производственная база.

?

2,Профессионализм?инновационная команда по разработке, обеспечиваем профессиональную службу по решению проблем с BGA ремонтными станциями.

?

3,Оптимальные характеристики, точный контроль температуры для обеспечения высокой процентной успеваемости монтажа и пайки. Как известно, эффективность пайки и депаек BGA чипов зависит от точности температуры. Наша BGA станция использует PID-контроль, частота сбора данных нашей машины составляет 10 мс (что означает, что каждые 10 мс PID будет собирать данные для корректировки температуры), но в отрасли BGA ремонтных станций большинство компаний используют частоту сбора данных PID равную 30 мс..

?

4,Международный диапазон стандартов качества,все наши продукты имеют сертификаты CE, ISO 9001 20008, RoHS.

?

?

6,Индивидуальная упаковка и?Быстрая доставка?через FedEx, DHL, UPS, EMS, TNT и т.д. Как правило, товары готовы к отправке через 7 дней после получения платежа.

?

7,Мы предоставляем 3-летнюю гарантию?Для этой станции перемонтажа BGA в течение первого года запасные части предоставляются бесплатно, техническая поддержка на всю жизнь.

?
