Ребаллинг чипов BGA DH-A3 Машина для ребаллинга чипов BGA

Технические характеристики

Основные функции перепайки BGA-чипов DH-A3

1.Встроенный промышленный компьютер, интерфейс высокого разрешения с сенсорным экраном, управление с помощью PLC, функция мгновенного анализа профиля. Реальные настройки и отображение фактического температурного профиля могут быть использованы для анализа и корректировки параметров при необходимости.

2. Три температурные зоны могут нагреваться независимо, они многократно регулируемы и контролируемы, что обеспечивает наилучшую интеграцию различных температурных зон. Температура нагрева, время, угол, охлаждение и вакуумирование могут быть настроены на интерфейсе.

3.Он использует точную систему замкнутого цикла управления типа K и автоматическую систему регулирования температуры, с контроллером логического программирования (PLC) и температурным модулем для обеспечения точного контроля температуры с погрешностью ±2 градуса Цельсия. Внешний датчик температуры позволяет осуществлять мониторинг температуры и точный анализ реального температурного профиля в режиме реального времени.

4.Поддержка печатных плат с V-образной канавкой обеспечивает быстрое, удобное и точное позиционирование, подходящее для всех видов печатных плат.

5.Гибкий и удобный съемный фиксатор на печатной плате, который защищает и предотвращает повреждение печатной платы. Он также может адаптироваться для перемонтажа различных корпусов BGA.

6.Различные размеры сопел для BGA, которые могут регулироваться на 360 градусов для удобной установки и замены.

7.Система высокоточной цифровой регистрации видео, рычаг для перемещения оптических линз вперед-назад и вправо-влево. Наблюдение за совпадением углов четырех сторон BGA и центральной точки.

8.В направлениях X и Y, а также угол R регулируются микрометрическим тонким настройкой. Точность регистрации может достигать ±0,01 мм. Комплектуется высокоразрешимым жидкокристаллическим дисплеем.

9.Есть 6-8 уровней переменной и постоянной температурной регулировки. Массовое хранение кривых температуры, которые можно мгновенно получить в соответствии с разными типами BGA. Анализ, настройка и регулировка кривых доступны через сенсорный экран.

10.Включает функцию голосового ?предупреждения?. За 5-10 секунд до окончания снятия или пайки производится голосовое напоминание/предупреждение, чтобы рабочие были готовы. Система охлаждения запустится после того, как вертикальный поток воздуха прекратит нагрев. Когда температура опустится до комнатной, процесс охлаждения остановится, чтобы машина не старела после нагрева.

11.Встроенный вакуумный насос.

Сертификация CE, с экстренным выключателем и устройством автоматического отключения питания в случае аварии. ?

?

DH-A3 bga ic reballing Specification

?

Позиционирование

V-овальная канавка, поддержка ППВ может быть регулирована в любом направлении с внешним универсальным крепежным устройством

Контроль температуры

Датчик К, замкнутый контур

Точность температуры

±2°C

Размер ППВ

Макс. 500*400 мм Мин. 22*22 мм

Нулевое регулирование рабочего стола

Вперед/назад ±15 мм, вправо/влево ±15 мм

Увеличение камеры

10-100 раз

Чип BGA

2*2-80*80 мм

Минимальное расстояние между чипами

0.15 мм

Внешний датчик температуры

1-5 (по выбору)

Точность размещения

±0.01 мм

Нетто-вес

Нетто-вес

?

?ДОСТАВКА???????????????????????????????????????????????

?EMS, DHL, UPS, TNT, FEDEX, CHINA POST, АВИАДОСТАВКА, МОРСКАЯ ДОСТАВКА

?Стоимость доставки рассчитывается по весу.

?Обычно доставка в США занимает около 3 рабочих дней, в европейские страны - 4 дня, а доставка медленными курьерскими службами занимает более 3 дней. Мы можем отправить груз по вашему запросу и помочь найти наиболее экономичный и быстрый способ доставки.

?Как только посылка будет отправлена, мы сразу пришлем вам номер отслеживания.

?

КАК ЗАКАЗАТЬ???????????????????????????????????????????????

1. Сообщите нам, какой модель и в каком количестве вы хотите заказать.

2. Мы подготовим коммерческое предложение для вашего заказа.

3. После подтверждения коммерческого предложения, мы отправим вам товары как можно скорее после получения платежа.

4.Отправим вам номер отслеживания до получения товара.

?

УСЛОВИЯ ОПЛАТЫ???????????????????????????????????????????????

1. Paypal

2. Западный союз

3. Банковский перевод

?

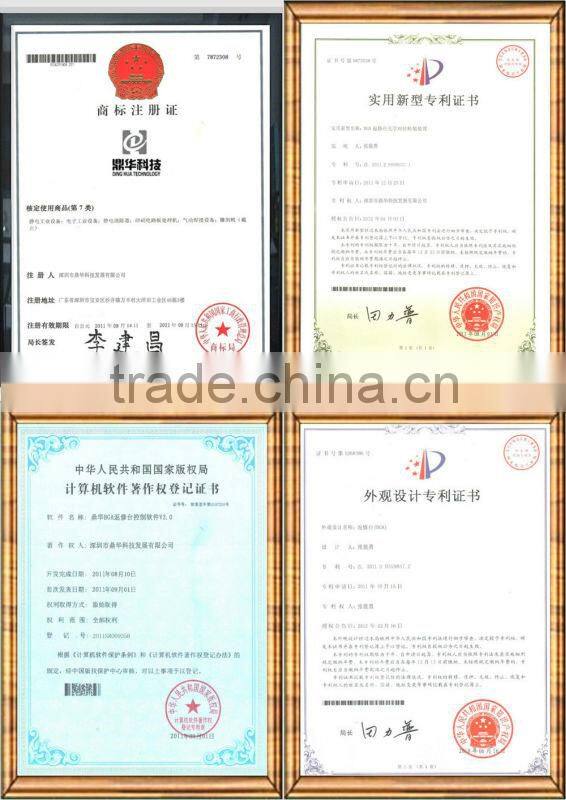

СЕРТИФИКАТ????????????????????????????????

?

?

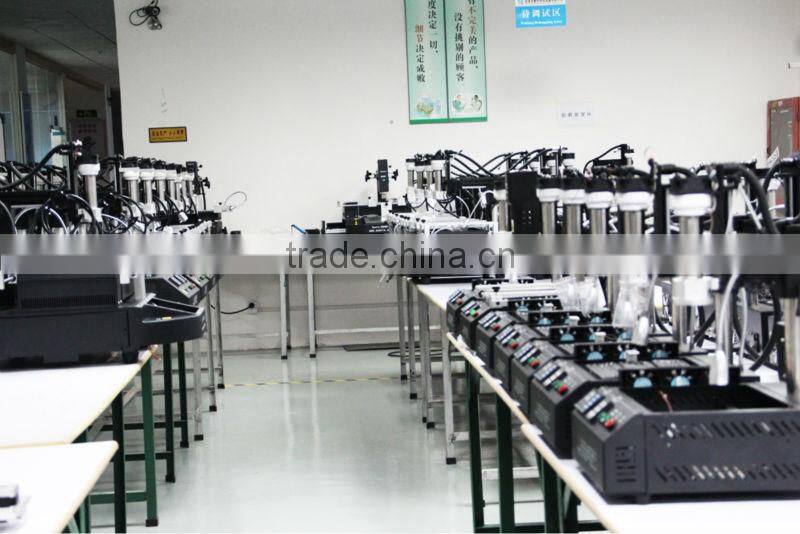

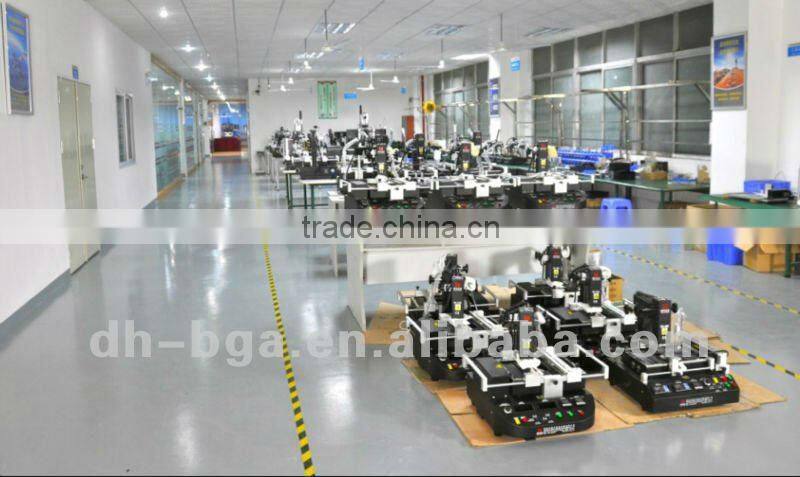

НАША РАБОЧАЯ МАСТЕРСКАЯ?????????????????????

?

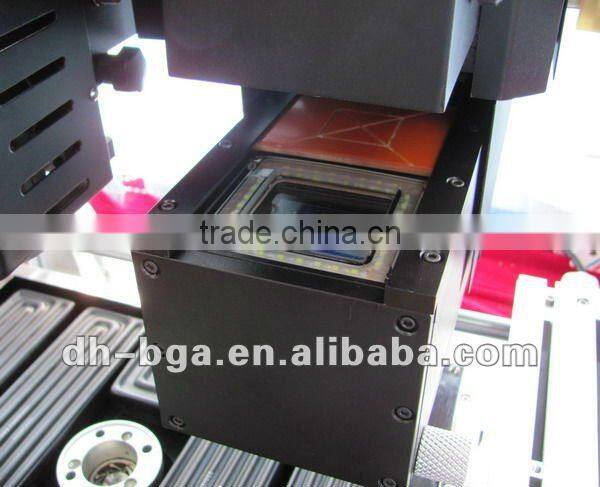

ФОТОГРАФИИ ПОДРОБНОСТЕЙ?????????????????????

?

?

?

?

УПАКОВКА

?
