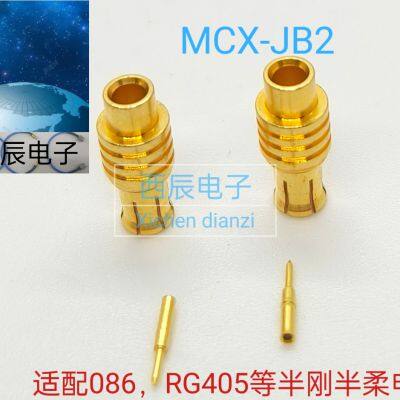

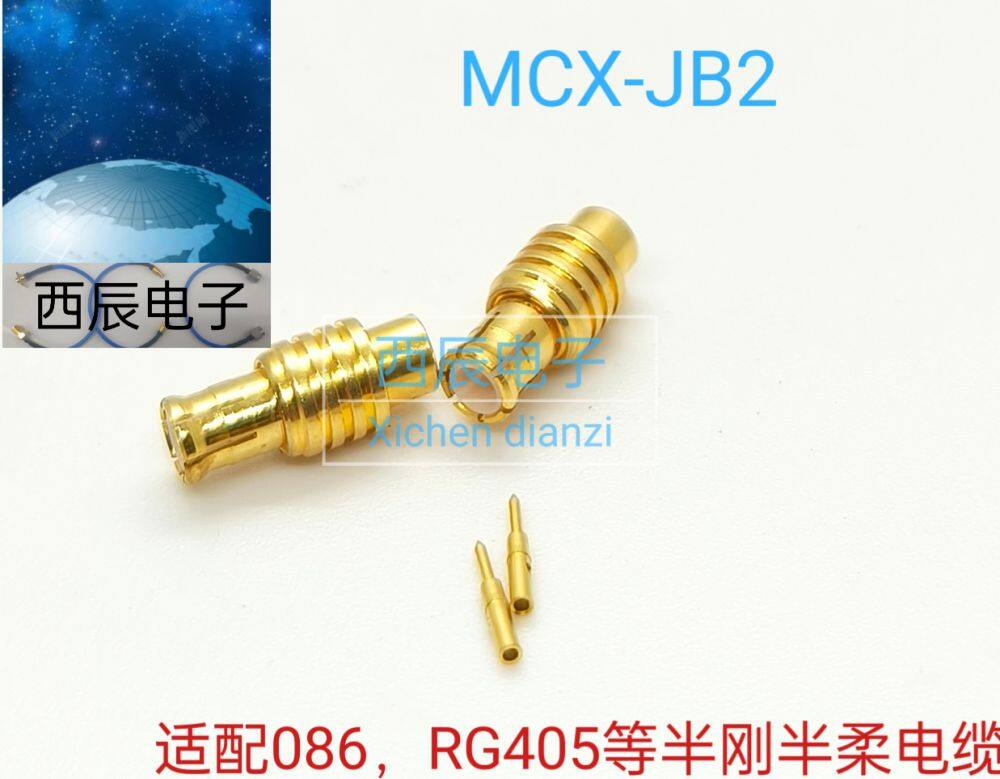

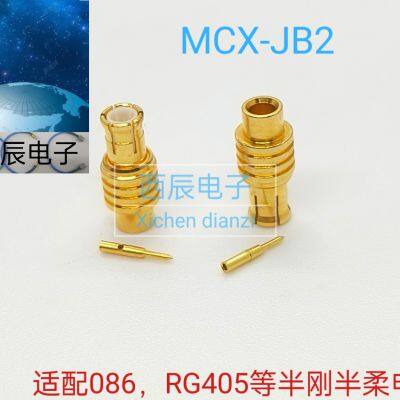

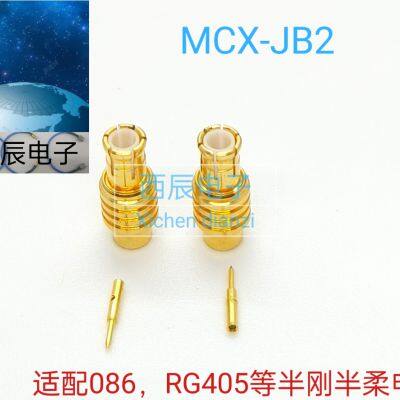

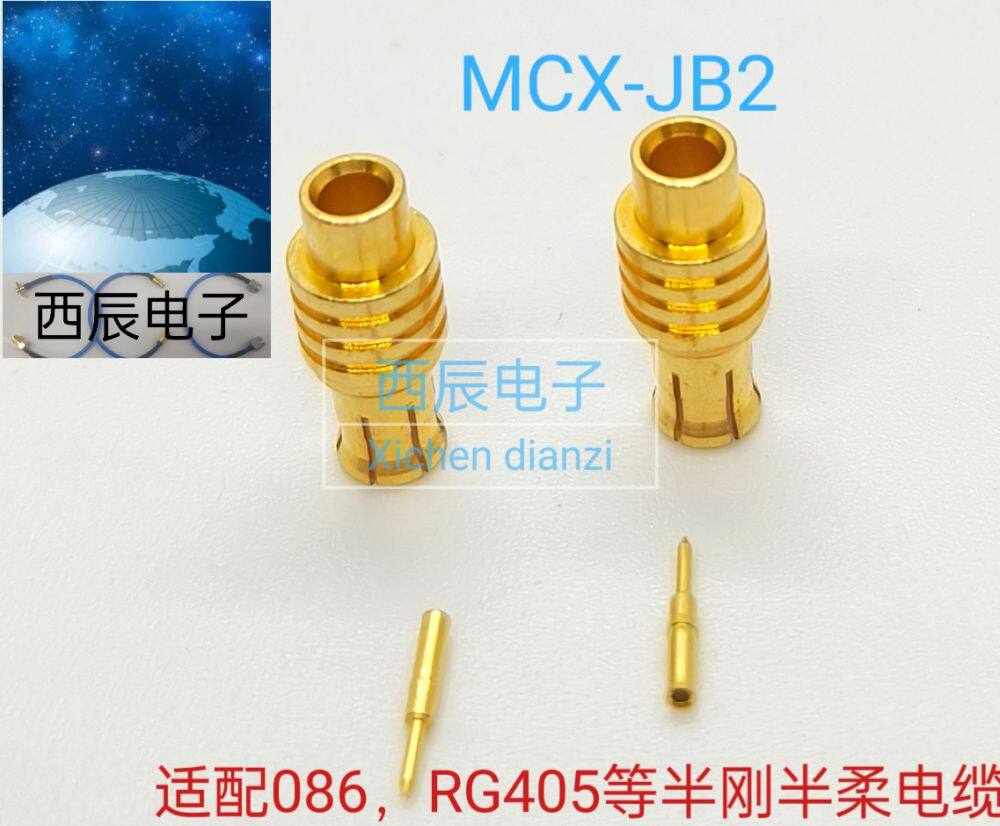

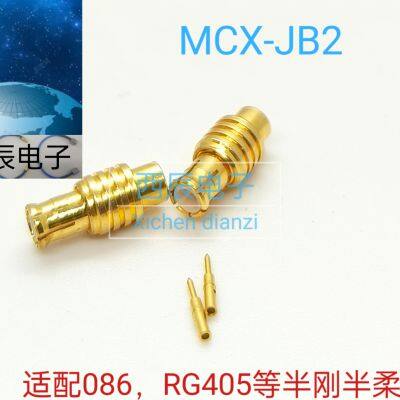

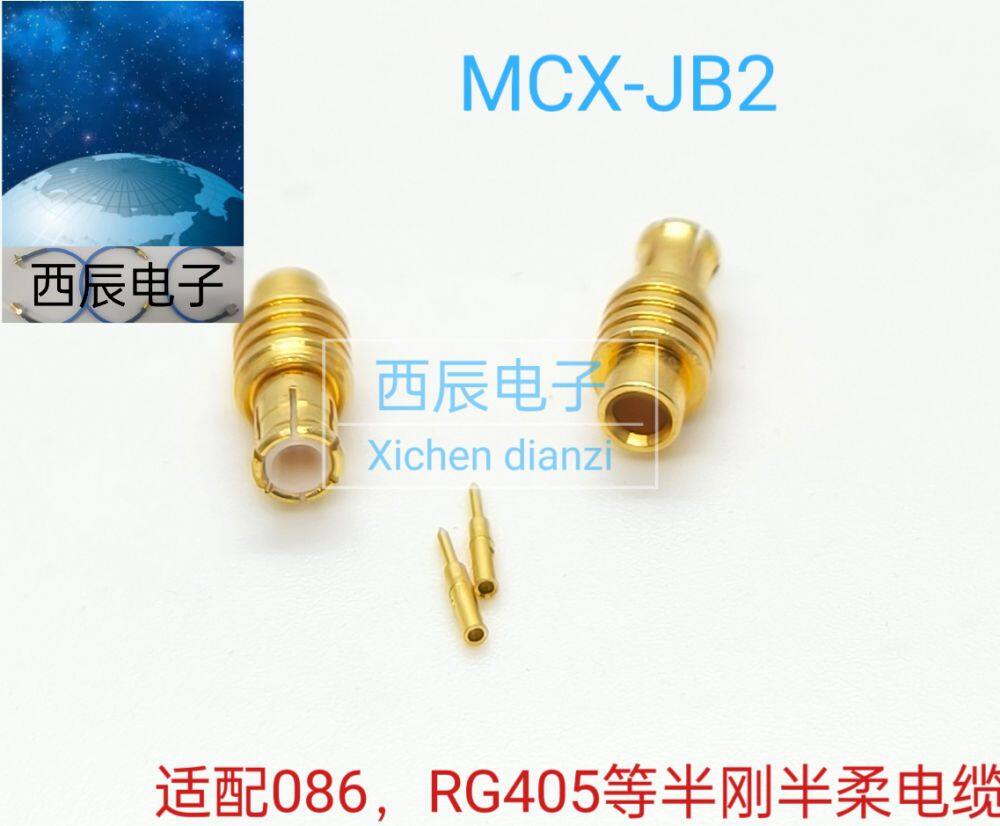

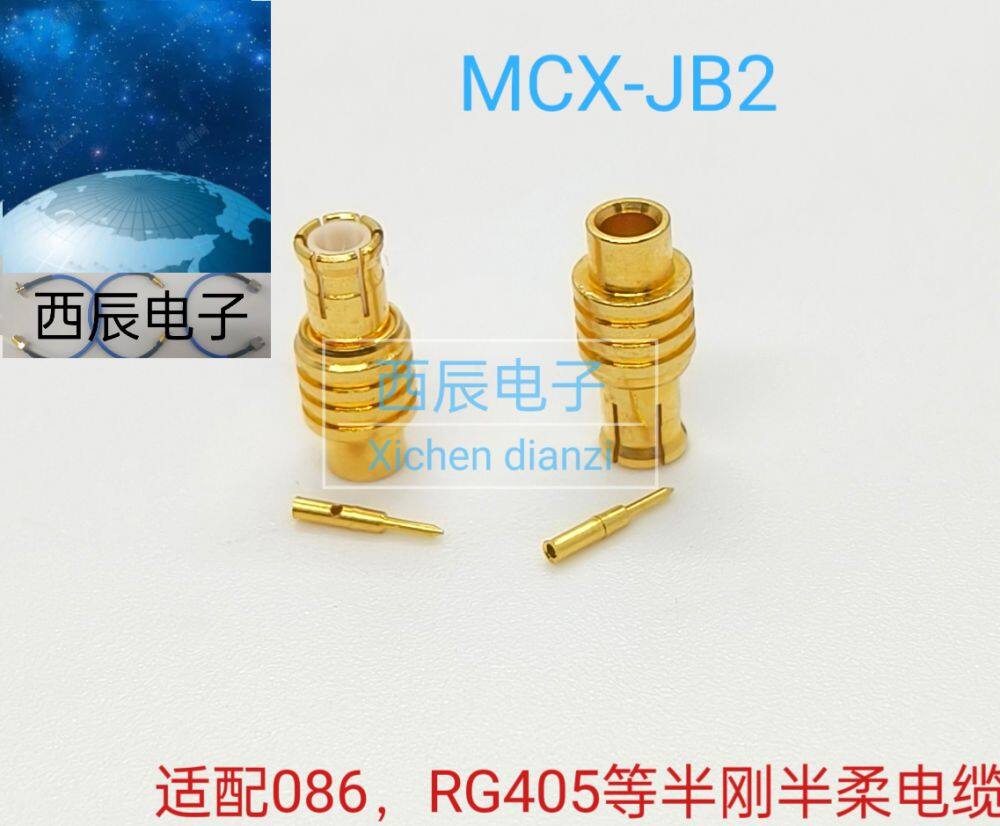

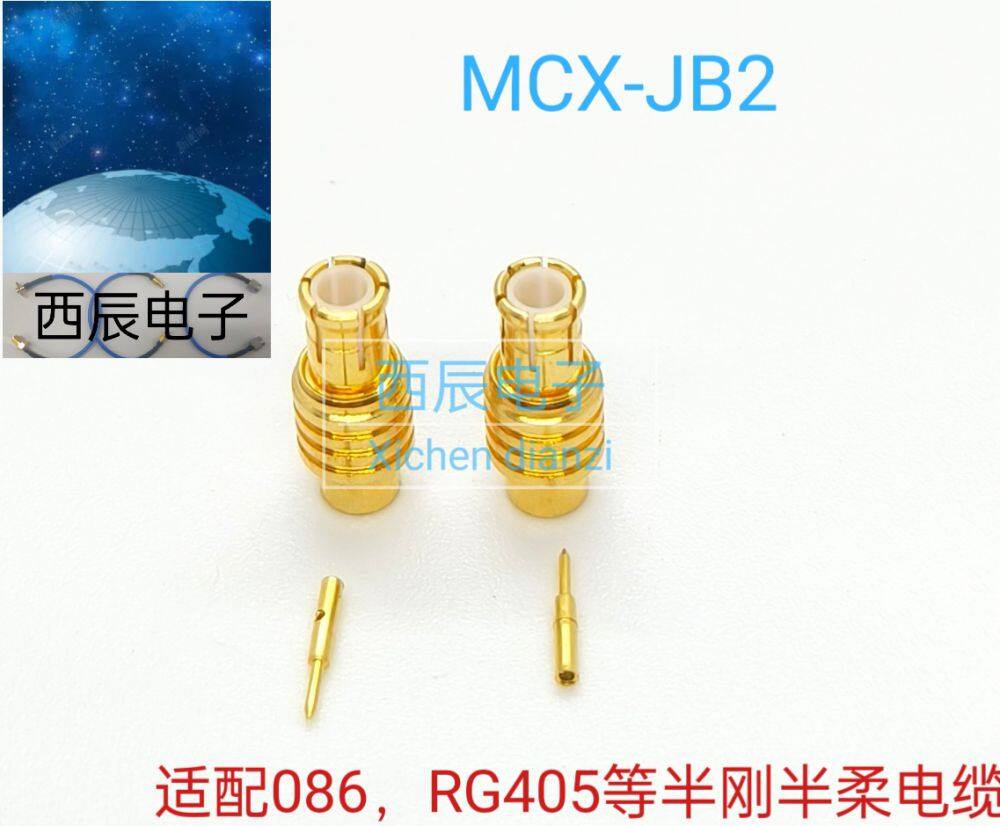

RF Coaxial Connector MCX-JB2

The series of MCX radio frequency joining device is that one kind is since pushed the lock type joinning device small-scaly,it has a small,light,characteristic with compact structure.Small-scale electronic equipment or network system that can be used for requiring to volume,weight and installation way.

1 Technical specifcations

1.1 Temperture range                                           -65^o-+155^o

1.2 Vibration                                                                      98m/s(acceleration 10g)10-500Hz

1.3 Impedance                                                                     50Ω ，75Ω

1.4 Frequency Range                                                         DC-6GHz

1.5 Working Voltage                                                           250V (50Ω)

1.6 Withstand Voltage                                                         750V （75Ω）

1.7 Contact resistance                                                         center contact     ≤5mΩ    outer contact ≤2.5mΩ

1.8 Insulation resistance                                                       ≥1000MΩ

1.9 Insertion loss                                                                   ≤0.15dB/6GHz

1.10 VSWR                                                                            straight      ≤1.15

                                                                            right angle ≤1.25

1.11 Durability(mating)                                                              ≥500tims(cycles)

^{2 Material(Plating)}

2.1 shell                                                                                     brass              gold plated

2.2 contact pin                                                                           brass              gold plated

2.3 socket                                                                                  beryllium         gold plated

2.4 elastic contact                                                                      beryllium         gold plated

2.5 nner conductor                                                                    beryllium or tin brass     gold plated

2.6 nsulator                                                                                PTFE

2.7 crimping suite                                                                       copper alloy        gold plated

2.8 O-ring sealing                                                                       6146 silastic

3 Applicable standard

CECC22220;

IEC 60169-36.
