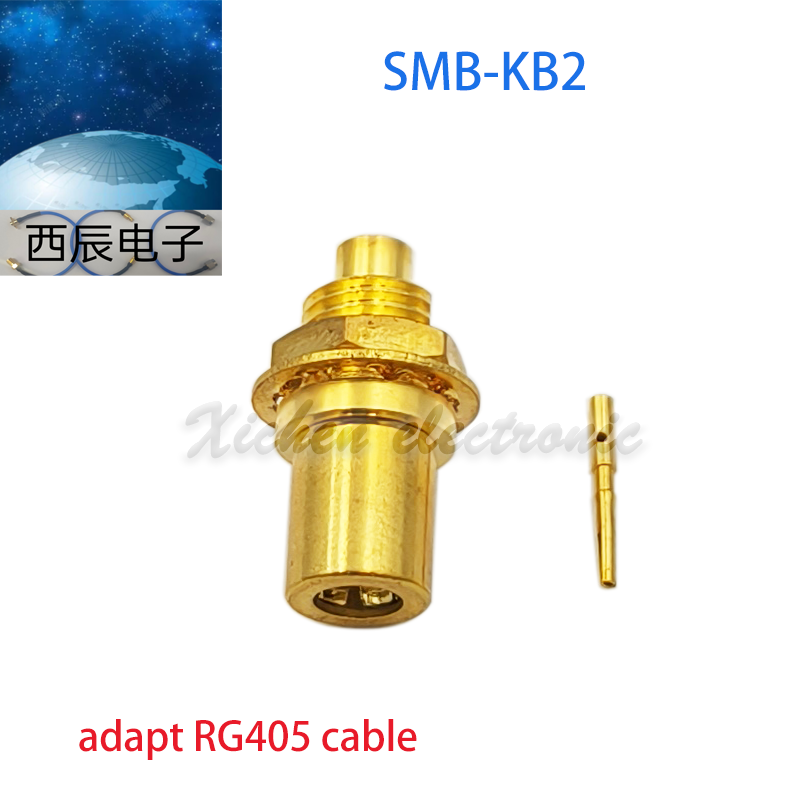

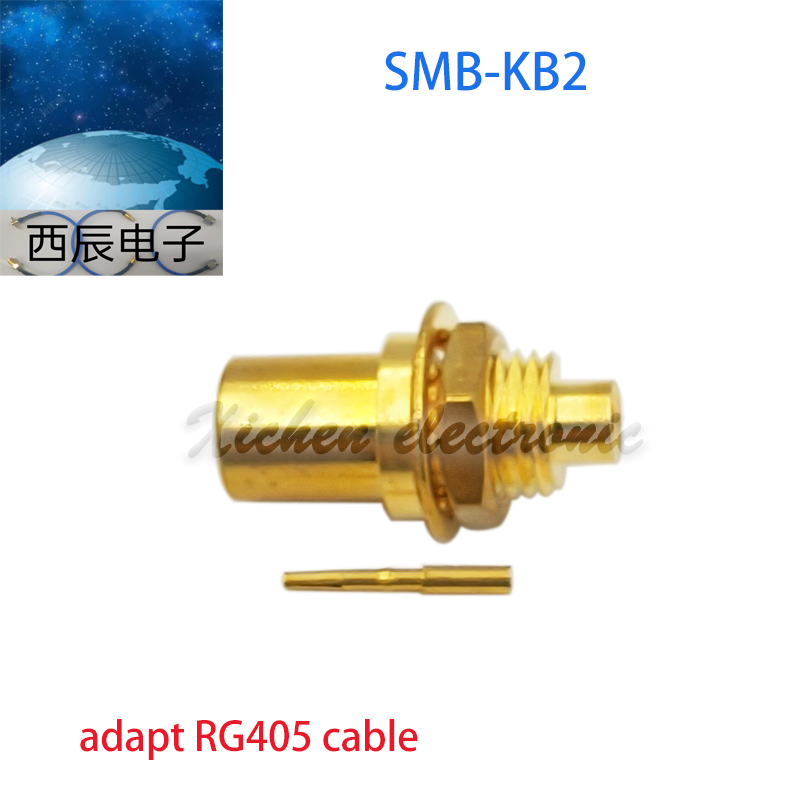

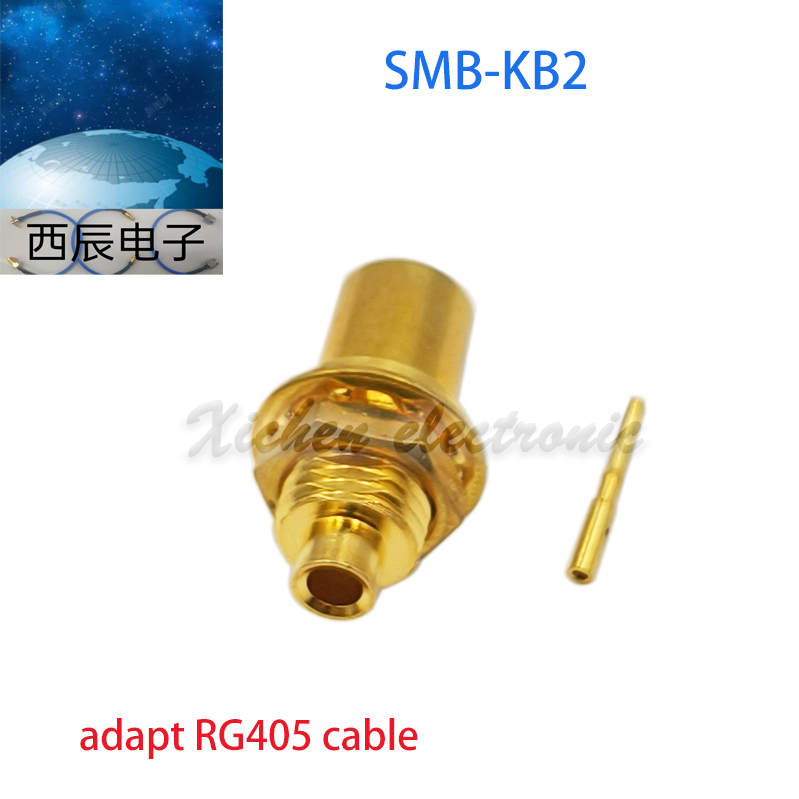

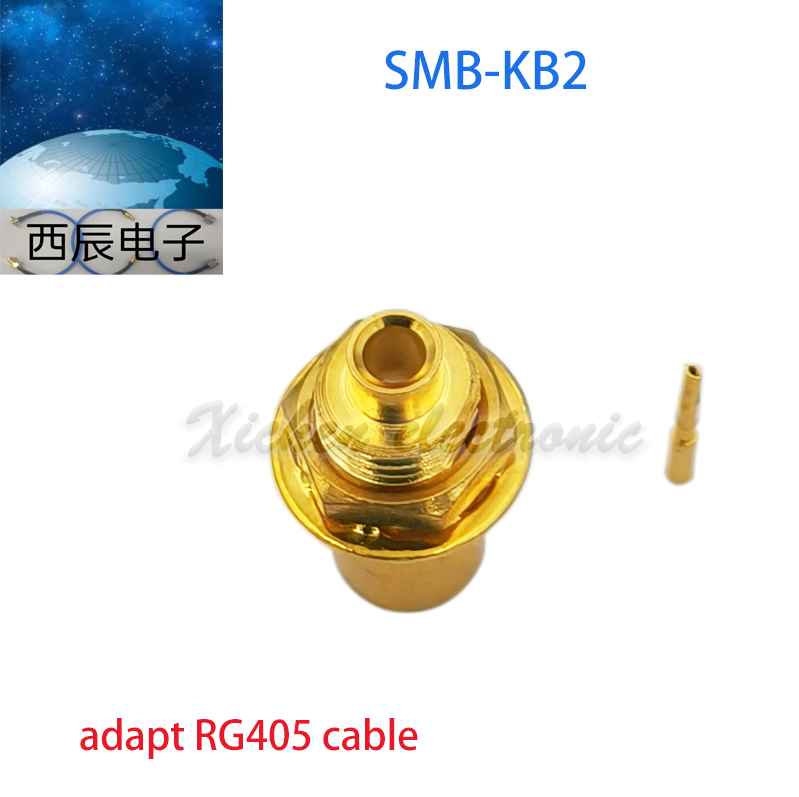

SMB-KB2

 The series of SMB products are that one kind push the locking type joining,it has small,light,electric performance a fine characteristic easy to use,suitable for joning the coaxial cable of the radio frequency to use in the radio equipment and radio frequency loop of the electron tube instrument.

1 Technical specifcations

1.1 Temperture range                                           -65^o-+165^o

^{1.2 Vibration                                                                        MIL-STD-202,Method 213}

^{1.3 Impedance                                                                     50Ω,75Ω}

^{1.4 Frequency Range                                                         DC-4GHz（50Ω）；0-2GHz（75Ω）}

^{1.5 Working Voltage                                                            335V max(valid value)}

^{1.6 Withstand Voltage                                                          1000V rms(minimum sea level)}

^{1.7 Contact resistance                                                         center contact     ≤6mΩ    outer contact ≤1mΩ}

^{1.8 Insulation resistance                                                       ≥1000MΩ}

^{1.9 Insertion loss}

^{1.10 VSWR                                                                            straight   :flexible cable     ≤1.25}

                                                                                                                ^{semi rigid cables≤1.45}

1.11 Durability(mating)                                                              ≥500tims(cycles)

^{2 Material(Plating)}

^{2.1 shell                                                                                     brass              gold plated}

^{2.2 contact pin                                                                           brass              gold plated}

^{2.3 socket                                                                                  beryllium         gold plated}

^{2.4 elastic contact                                                                      beryllium         gold plated}

^{2.5 nsulator                                                                                PTFE}

^{2.6 crimping suite                                                                       copper alloy       nickel or gold plated}

^{2.7 O-ring sealing                                                                       6146 silastic}

^{3 Applicable standard}

^MIL-C-39012;

^CECC22130;

^{IEC 60169-10}
