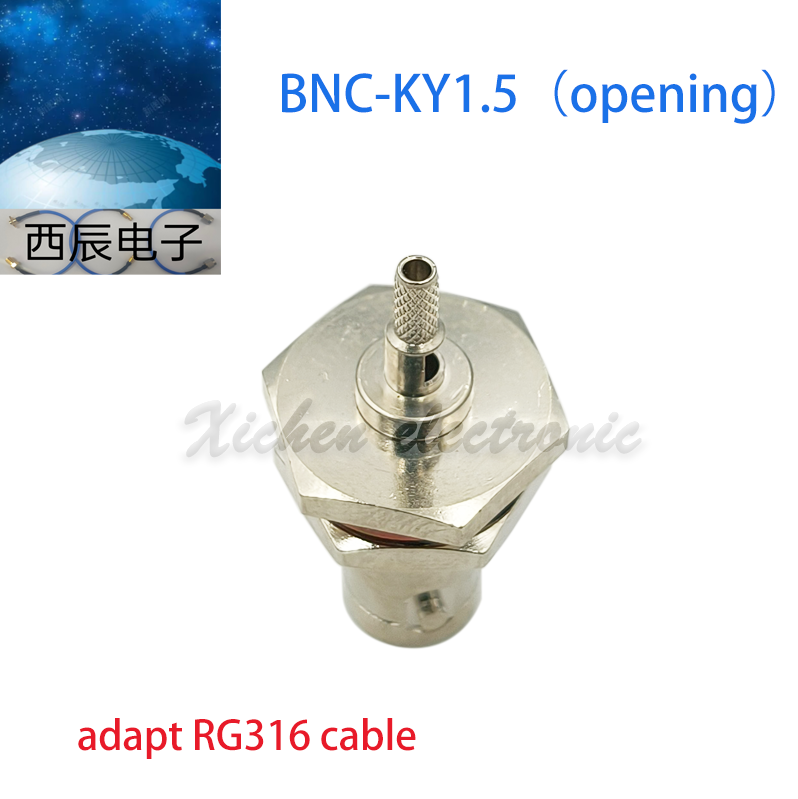

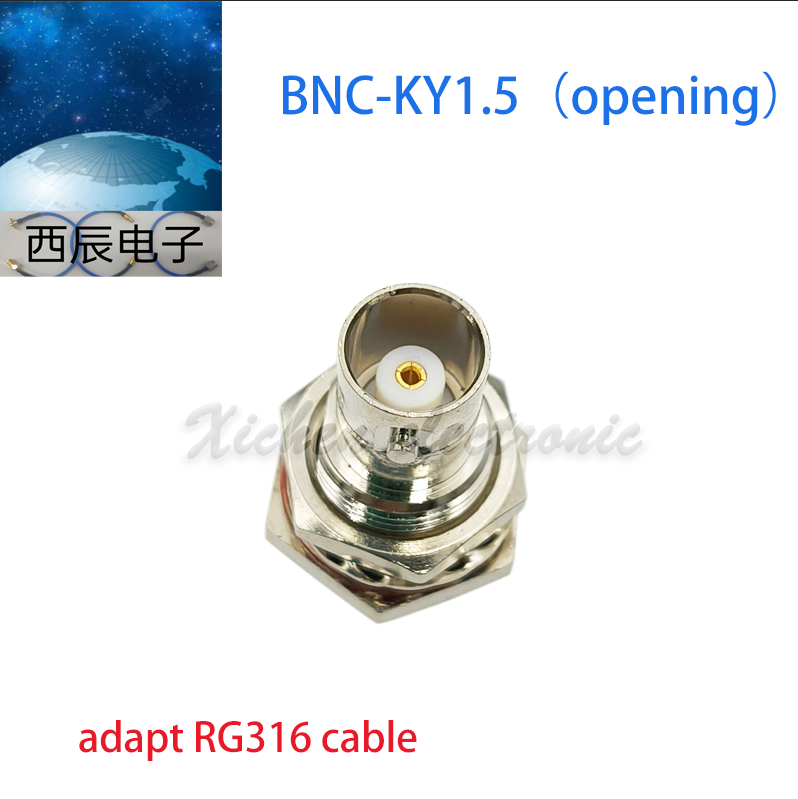

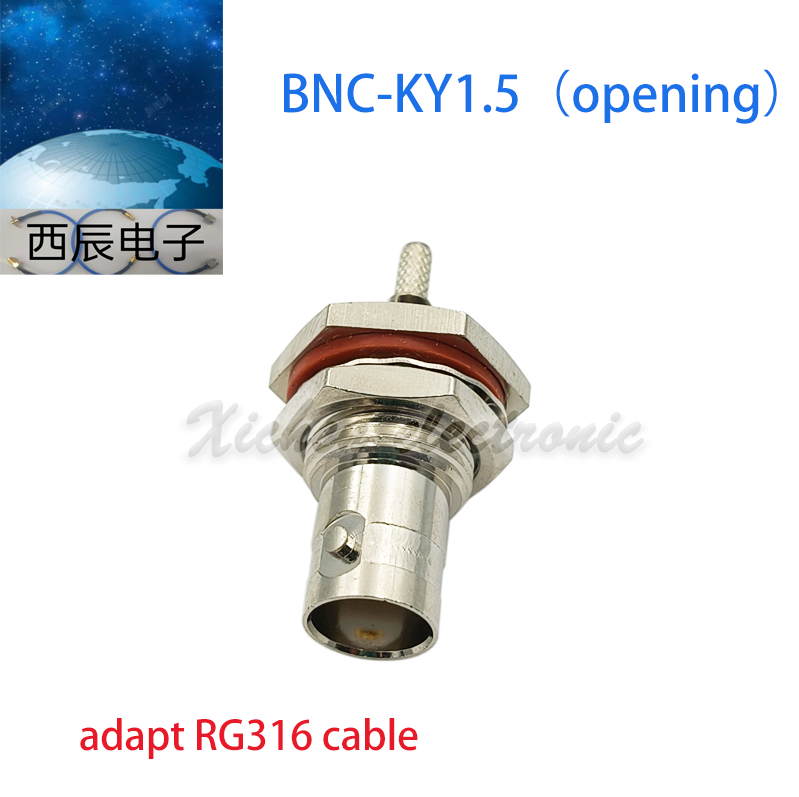

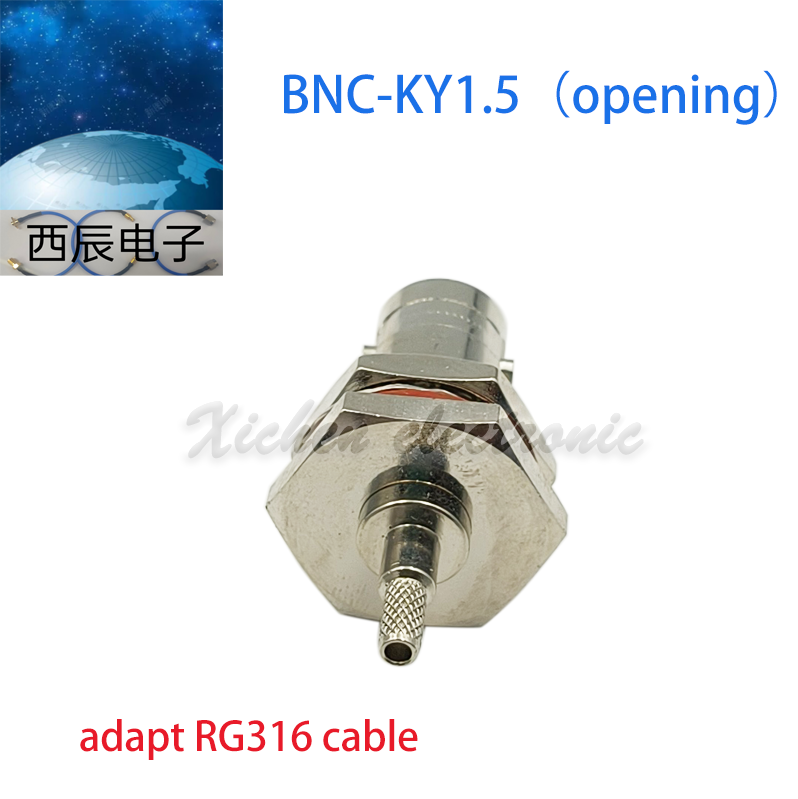

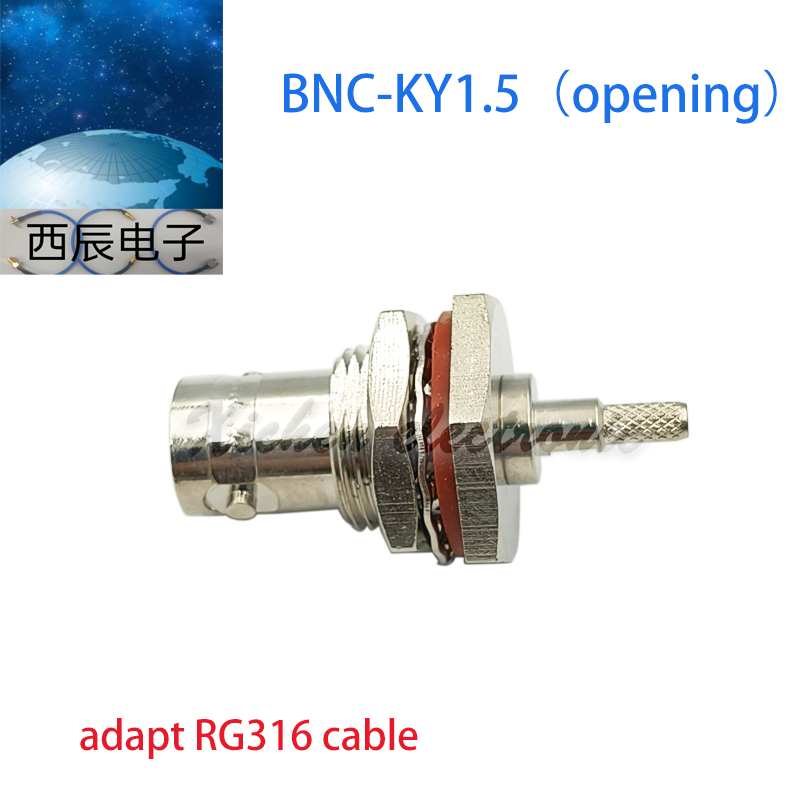

BNC-KY1.5(opening)

BNC series are one kind of cards of thing the mouth join the radio frequency coaxial connection device.It joins rapidly,keeps in touch with the characteristic such as being reliabe,apply to the radio equipment and electron tube instrument field and join the coaxial cable of the radio frequency extensively.

1 Technical specifcations

1.1 Temperture range                                           -65^o-+165^o

^{1.2 Vibration                                                                        MIL-STD-202,Method 213}

^{1.3 Impedance                                                                     50Ω,75Ω}

^{1.4 Frequency Range                                                         DC-4GHz}

^{1.5 Working Voltage                                                           500V max(valid value)}

^{1.6 Withstand Voltage                                                          1500V rms(minimum sea level)}

^{1.7 Contact resistance                                                         center contact     ≤1.5mΩ    outer contact ≤1mΩ}

^{1.8 Insulation resistance                                                       ≥5000MΩ}

^{1.9 Insertion loss}

^{1.10 VSWR                                                                            straight   :flexible cable     ≤1.22}

                                                                                                                ^{semi rigid cables≤1.3}

1.11 Durability(mating)                                                              ≥500tims(cycles)

^{2 Material(Plating)}

^{2.1 shell                                                                                     brass              gold plated}

^{2.2 contact pin                                                                           brass              gold or silver plated}

^{2.3 socket                                                                                  beryllium         gold or silver plated}

^{2.4 elastic contact                                                                      beryllium         gold or silver plated}

^{2.5 nsulator                                                                                PTFE}

^{2.6 crimping suite                                                                       copper alloy       nickel or gold plated}

^{2.7 O-ring sealing                                                                       6146 silastic}

^{3 Applicable standard}

^MIL-C-39012;

^CECC22120;

^{IEC 60169-8}
