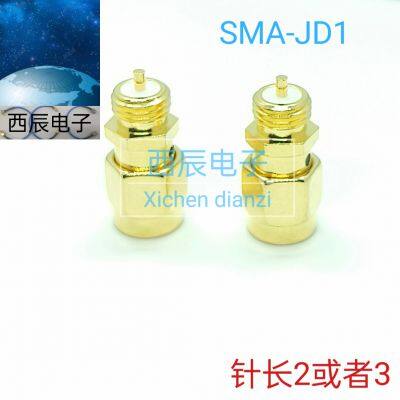

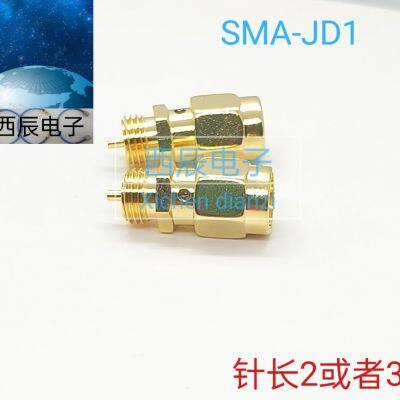

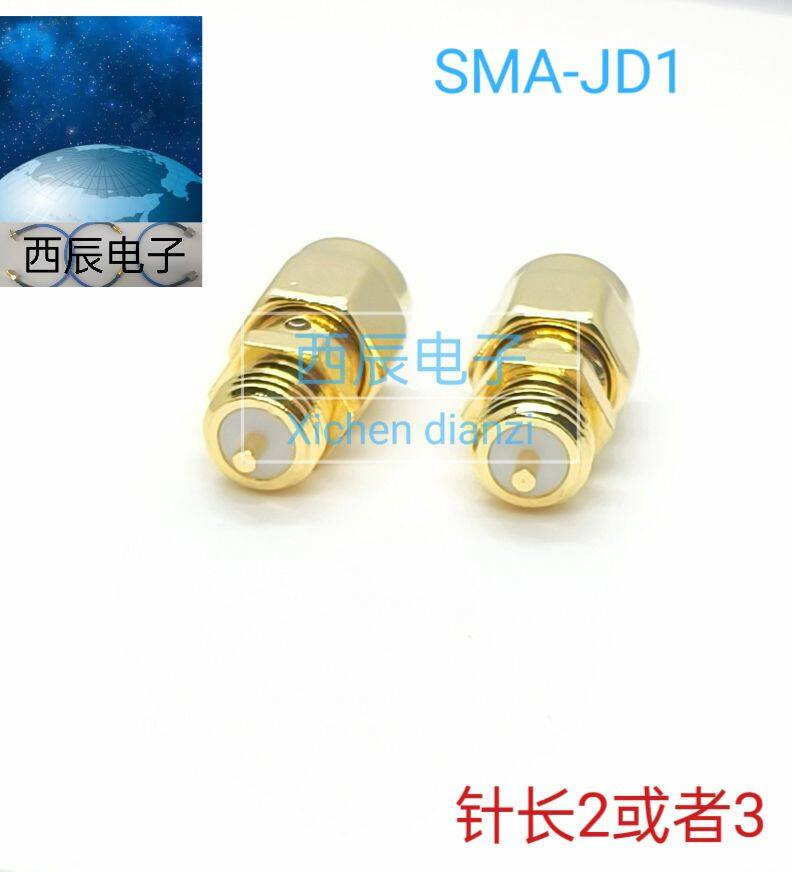

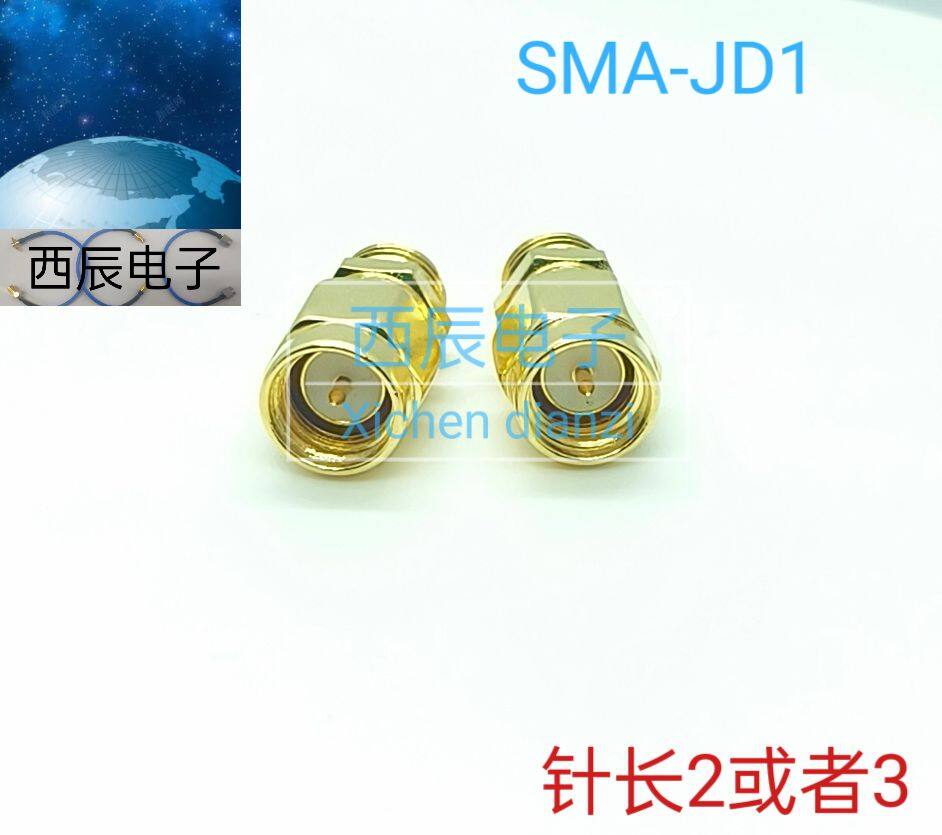

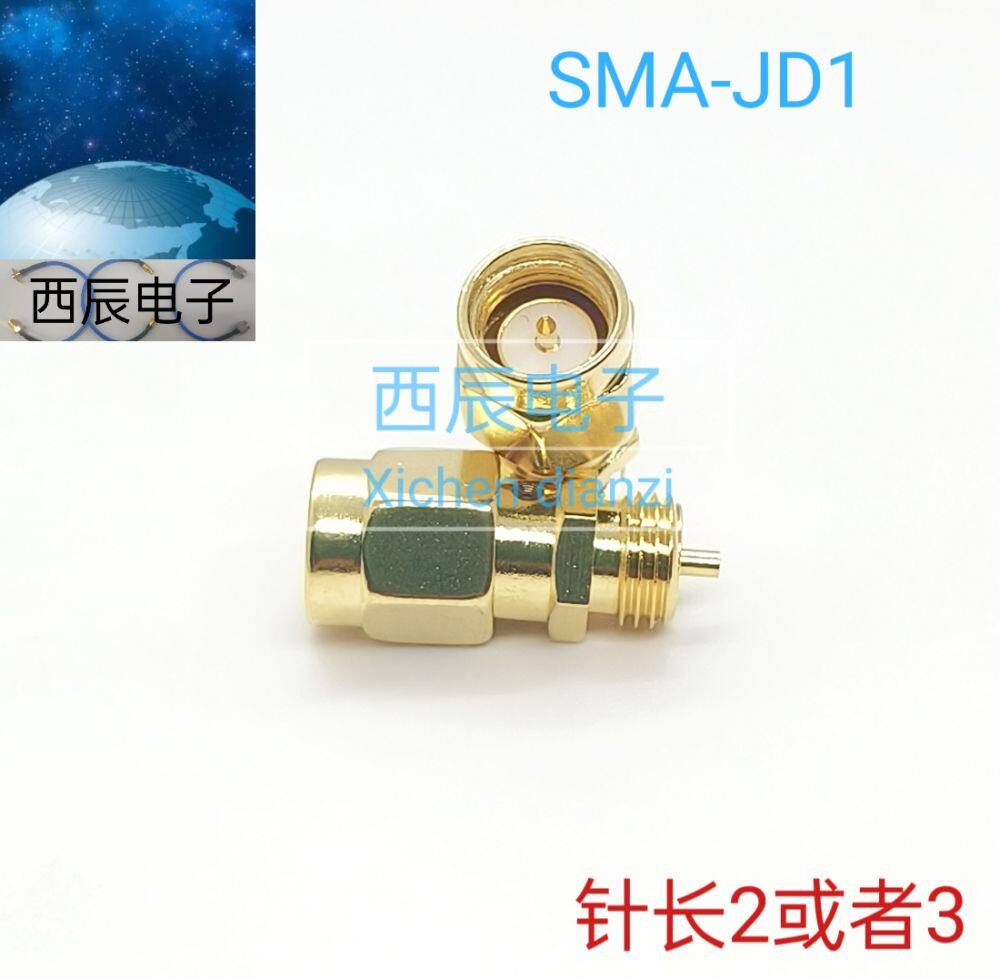

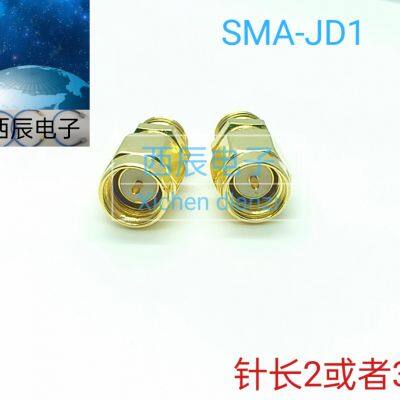

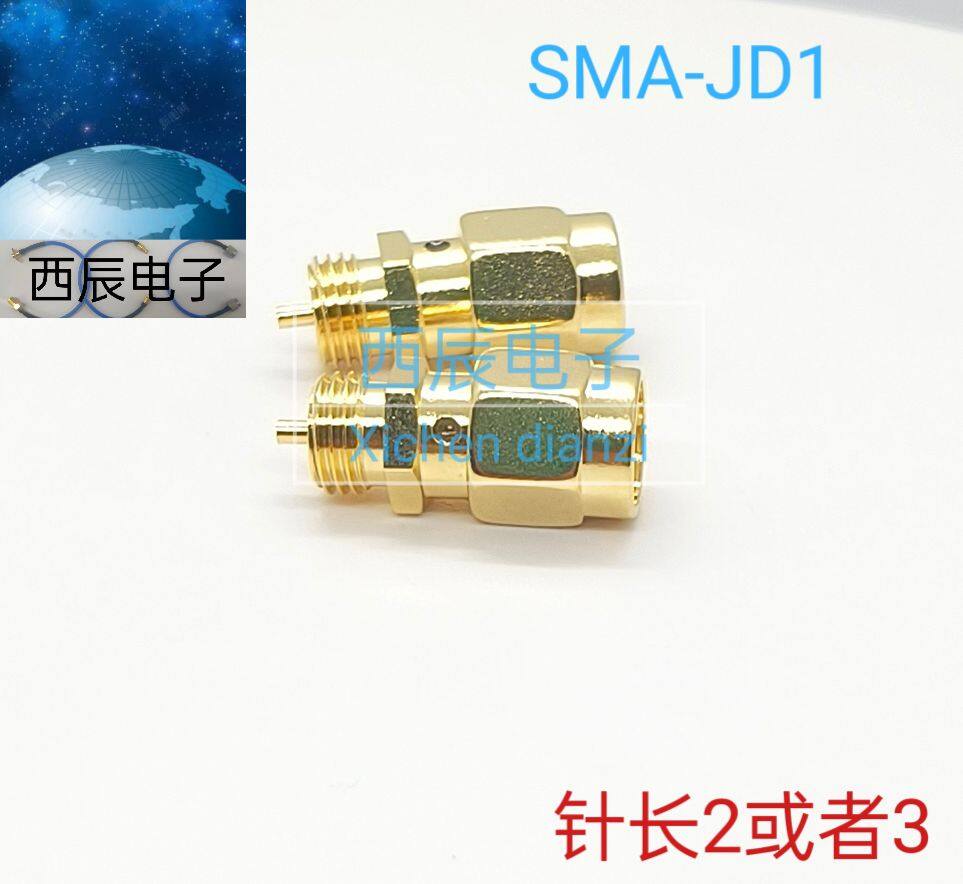

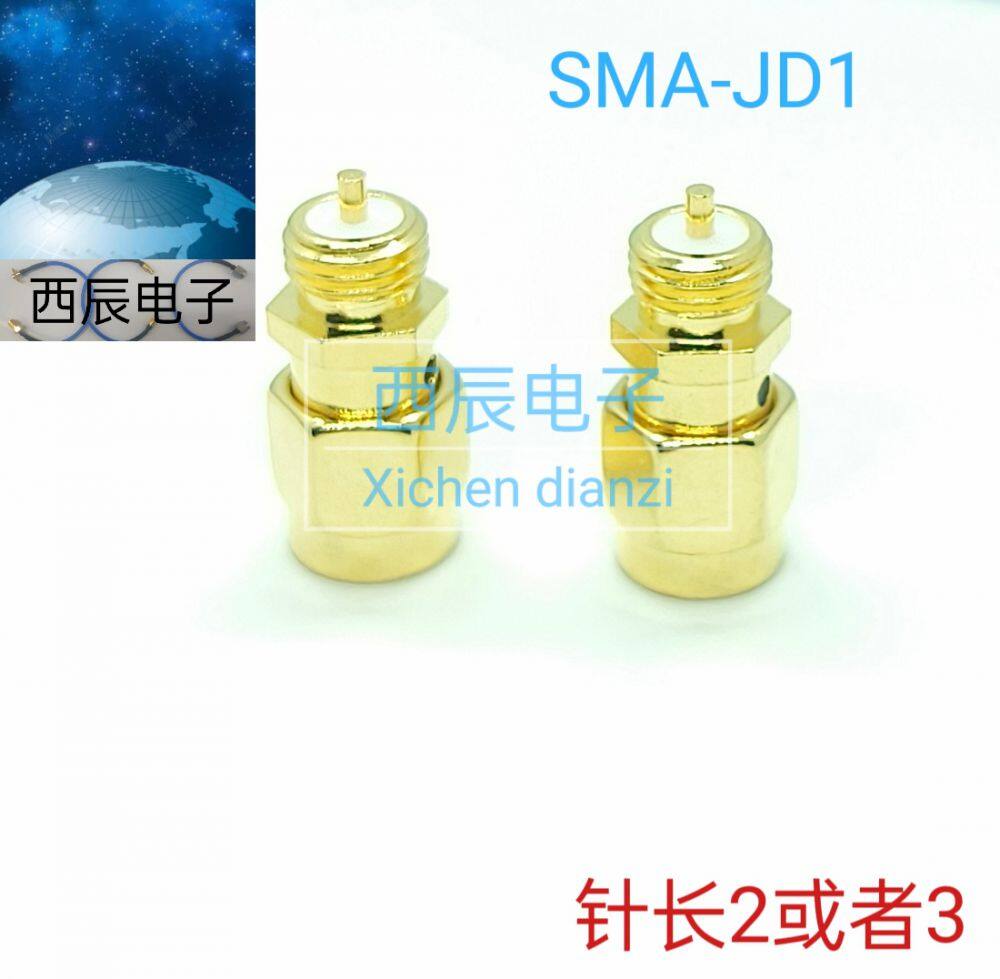

RF Coaxial Connector SMA-JD1

Series of SMA products one application extensive small-scale coaxial person who join that whorl join,it has a reliable characteristic with long life-span that the width,performance are excellent,high frequently.Suitable for the microwave equipment and body of the digital communication system and join the body in the cable or the micro-strip line frequently in the loop frequtently.

1 Technical specifcations

1.1 Temperture range                                           -65^o-+165^o

^{1.2 Vibration                                                                        MIL-STD-202,Method 213}

^{1.3 Impedance                                                                     50Ω}

^{1.4 Frequency Range                                                         DC-12.4GHz (semi rigid cable0-18GHz)}

^{1.5 Working Voltage                                                            335V max(valid value)}

^{1.6 Withstand Voltage                                                          1000V rms(minimum sea level)}

^{1.7 Contact resistance                                                         center contact     ≤3mΩ    outer contact ≤2mΩ}

^{1.8 Insulation resistance                                                       ≥5000MΩ}

^{1.9 Insertion loss                                                                   ≤0.15dB/6GHz}

^{1.10 VSWR                                                                            straight   :flexible cable     ≤1.10+0.002f}

                                                                                                                ^{semi rigid cables≤1.05+0.001f}

                                                                                                ^{right angle:flexible cable  ≤1.20+0.003f}

                                                                                                                  ^{semi rigid cables≤1.10+0.001f}

1.11 Durability(mating)                                                              ≥500tims(cycles)

^{2 Material(Plating)}

^{2.1 shell                                                                                     brass              gold plated}

^{2.2 contact pin                                                                           brass              gold plated}

^{2.3 socket                                                                                  beryllium         gold plated}

^{2.4 elastic contact                                                                      beryllium         gold plated}

^{2.5 nsulator                                                                                PTFE}

^{2.6 crimping suite                                                                       copper alloy       nickel or gold plated}

^{2.7 O-ring sealing                                                                       6146 silastic}

^{3 Applicable standard}

^MIL-C-39012;

^CECC22110;

^{IEC 60169-15}
