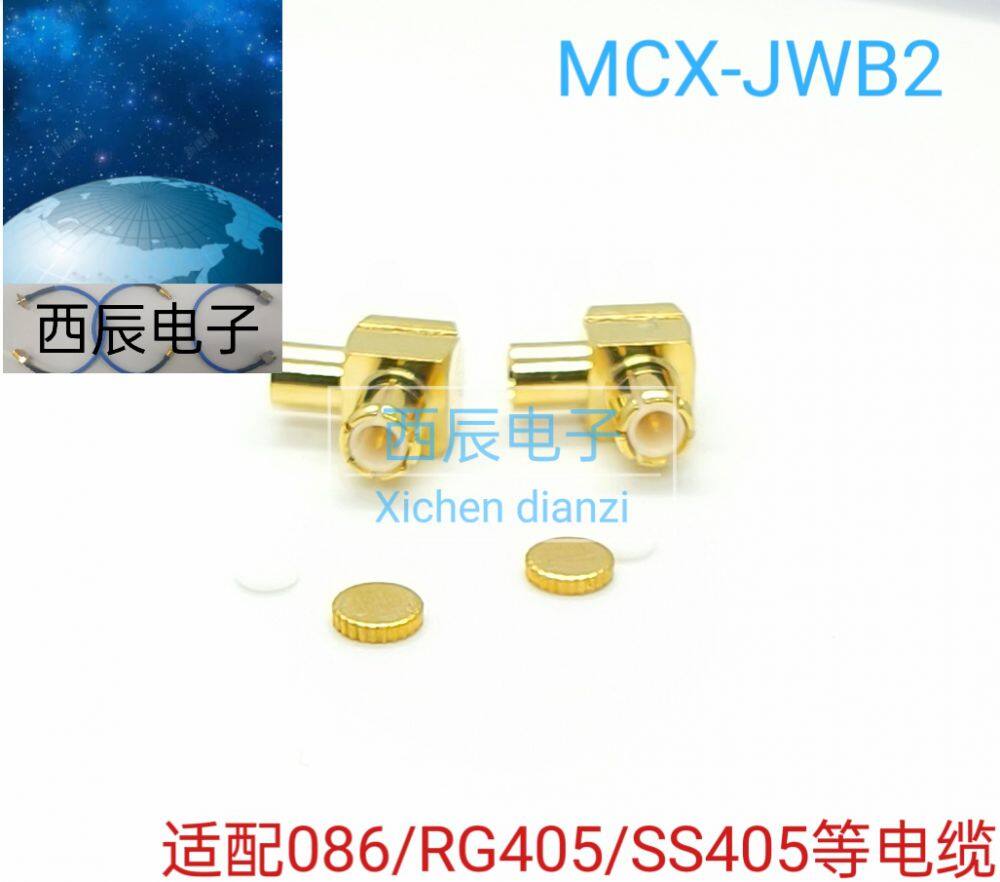

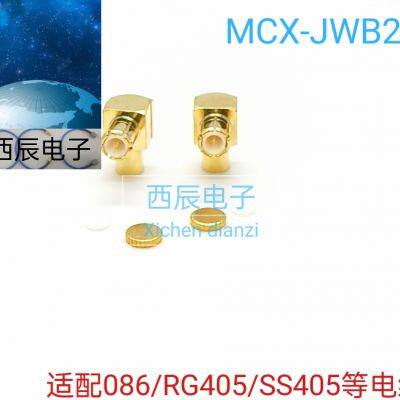

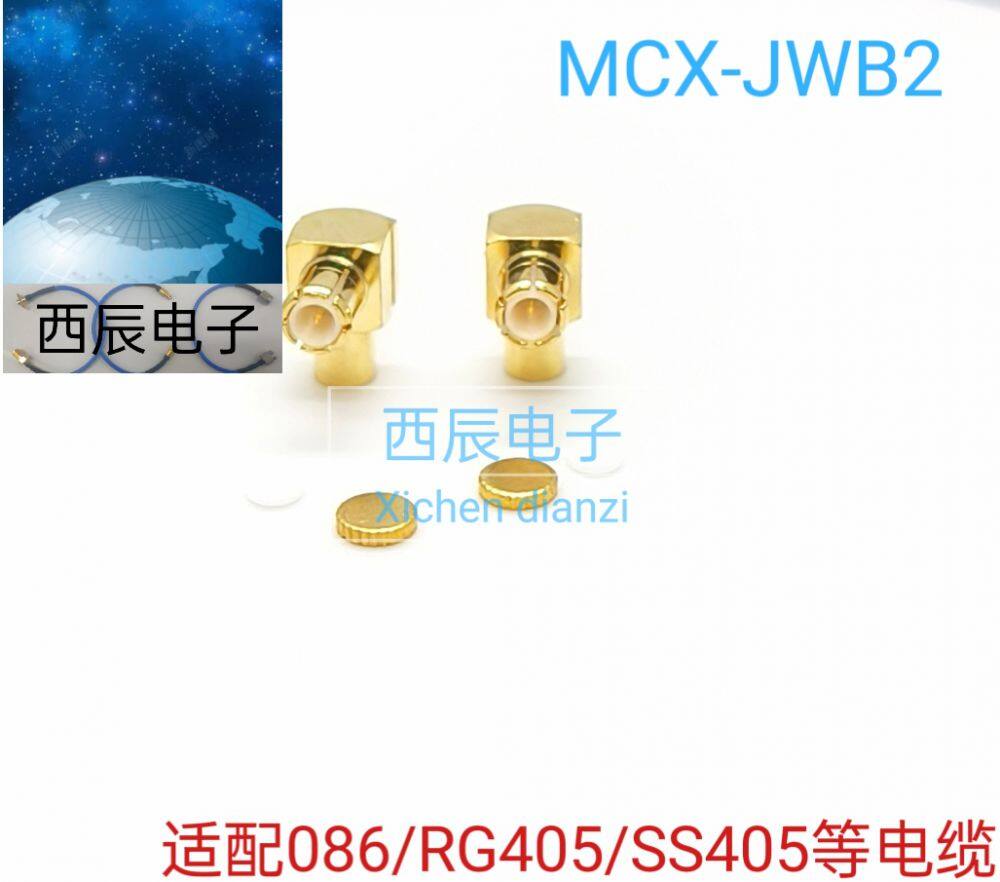

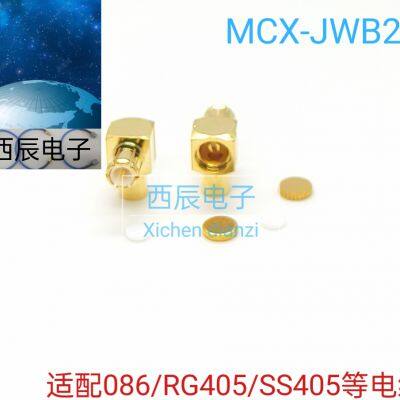

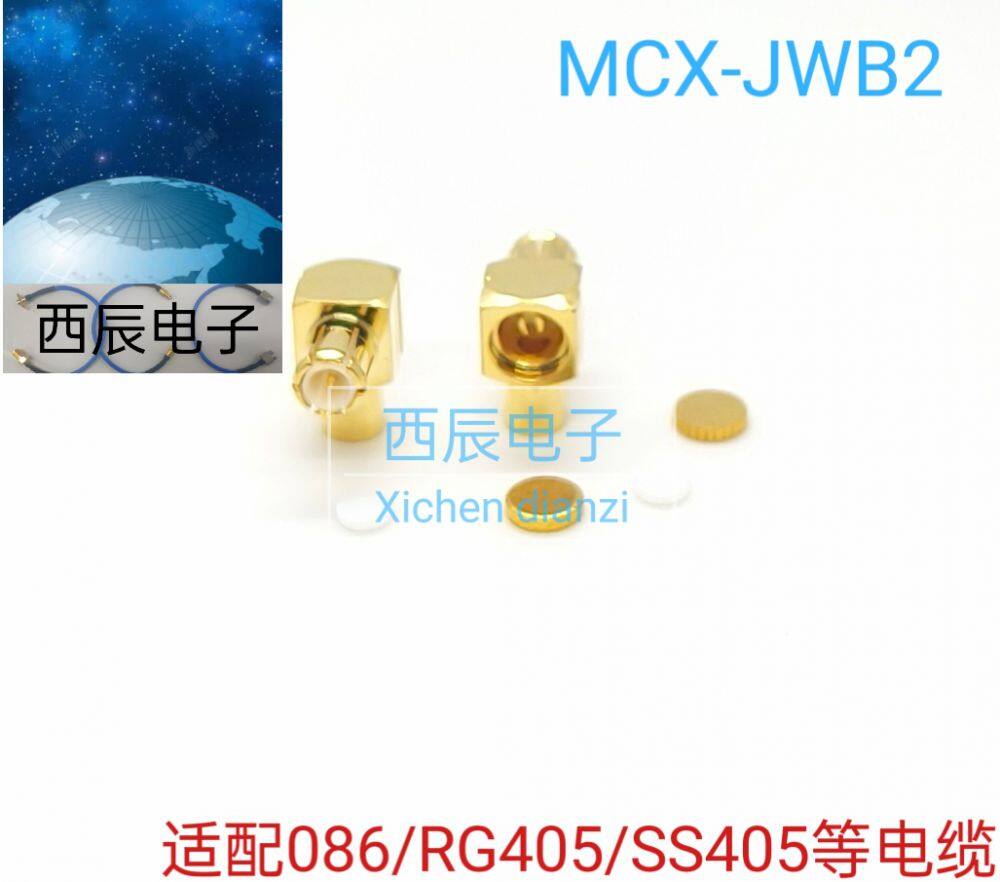

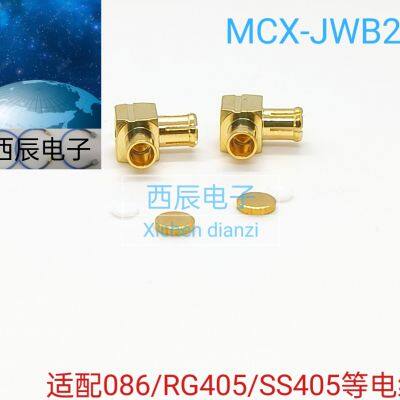

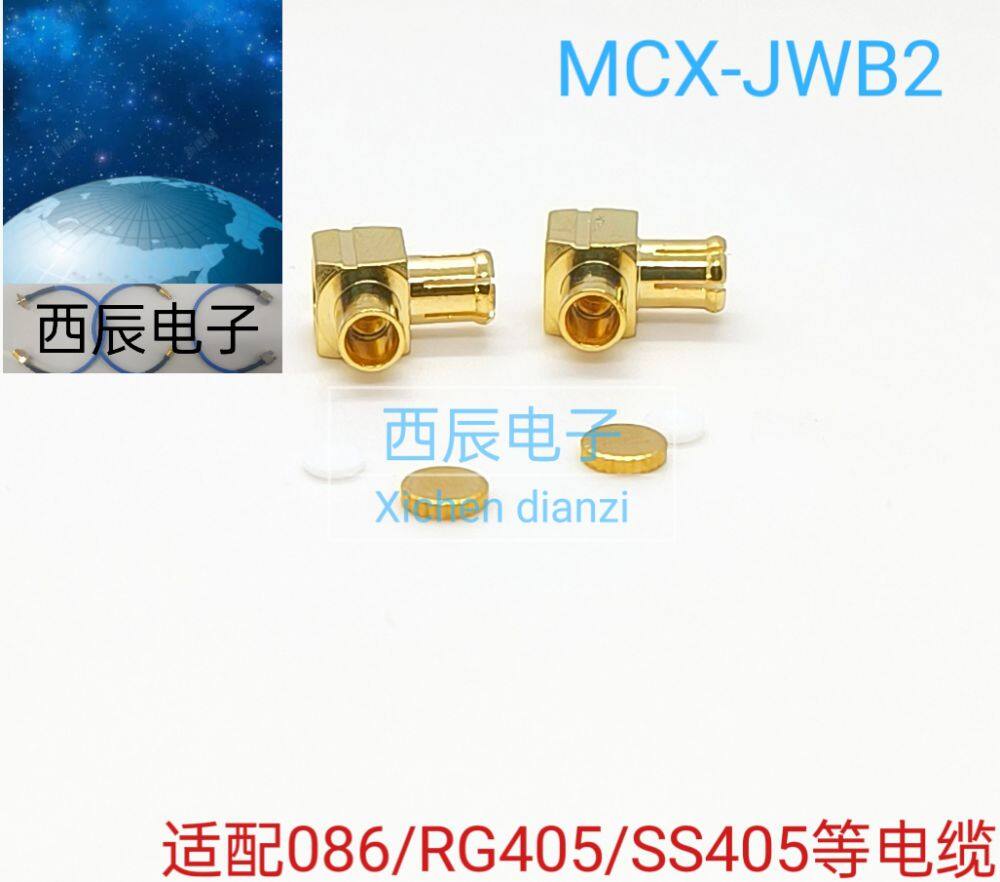

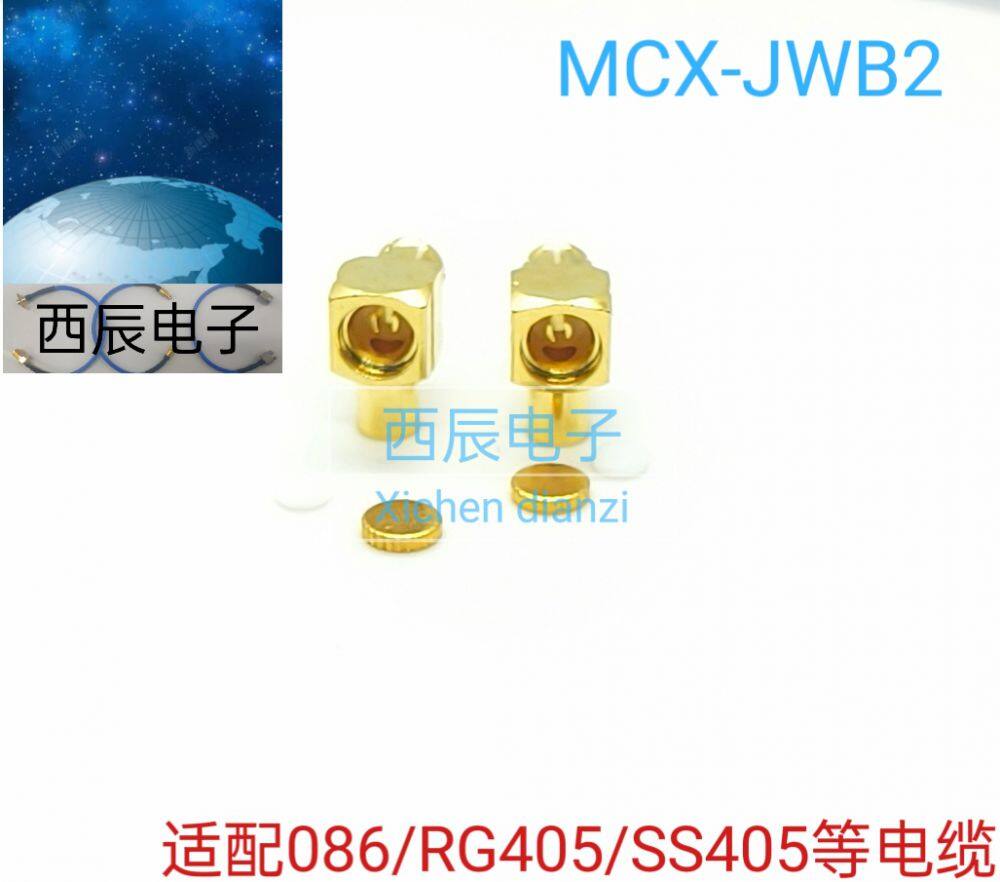

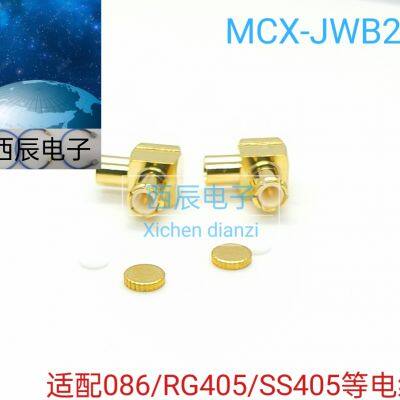

RF Coaxial ConnectorMCX-JWB2

    The series of MCX radio frequency joining device is that one kind is since pushed the lock type joinning device small-scaly,it has a small,light,characteristic with compact structure.Small-scale electronic equipment or network system that can be used for requiring to volume,weight and installation way.

1 Technical specifcations

1.1 Temperture range                                           -65^o-+155^o

^{1.2 Vibration                                                                      98m/s(acceleration 10g)10-500Hz}

^{1.3 Impedance                                                                     50Ω ，75Ω}

^{1.4 Frequency Range                                                         DC-6GHz}

^{1.5 Working Voltage                                                           250V (50Ω)}

^{1.6 Withstand Voltage                                                         750V （75Ω）}

^{1.7 Contact resistance                                                         center contact     ≤5mΩ    outer contact ≤2.5mΩ}

^{1.8 Insulation resistance                                                       ≥1000MΩ}

^{1.9 Insertion loss                                                                   ≤0.15dB/6GHz}

^{1.10 VSWR                                                                            straight      ≤1.15}

                                                                                              ^{right angle ≤1.25}

1.11 Durability(mating)                                                              ≥500tims(cycles)

^{2 Material(Plating)}

^{2.1 shell                                                                                     brass              gold plated}

^{2.2 contact pin                                                                           brass              gold plated}

^{2.3 socket                                                                                  beryllium         gold plated}

^{2.4 elastic contact                                                                      beryllium         gold plated}

^{2.5 nner conductor                                                                    beryllium or tin brass     gold plated}

^{2.6 nsulator                                                                                PTFE}

^{2.7 crimping suite                                                                       copper alloy        gold plated}

^{2.8 O-ring sealing                                                                       6146 silastic}

^{3 Applicable standard}

^CECC22220;

^{IEC 60169-36.}
